电脑控制板的接线方法详解
【摘要】：电脑控制板取代了复杂的继电器控制系统。共有电脑控板4块，主控电脑板、轿厢电脑板、指令电脑板和召唤显示电脑板。轿厢电脑板接收信号电缆TXV和TXA的信号，经运算后确认信号，并按其程序运行。同样这样的信号均在现场用电缆接线。指令板的接线已由厂商完成，但应查找，特别是出现故障时。厅外召唤和显示板均与电缆TXV、TXA连接，这些线均在召唤盒及电缆中装好后在现场连接。
电脑控制板取代了复杂的继电器控制系统。共有电脑控板4块，主控电脑板、轿厢电脑板、指令电脑板和召唤显示电脑板。
1.主控电脑板SM-01-F3（见图4-3）
主控电脑板的电源是由控制电源（见图4-3）经开关电源TPB取得的。主控电脑板接收井道信号电缆（TXV）和轿厢信号电缆（TXA）的信号，经运算后确认信号，并按其程序运行，驱动抱闸接触器（KMB）、抱闸强激接触器（KMZ）、主接触器（KMC）、辅助接触器（KMY）和继电器KAC（关门）、KAD（厅门锁）动作，电梯按锁定程序开始运行。
输入到主板的信号还有SLUT（上强迫停车开关）、SLDT（下强迫停车开关）、SSU（上强迫慢车开关）、SSD（下强迫慢车开关）、SQU（上平层感应器）、SQD（下平层感应器）、SWFI（消防开关）以及继电器接触器的触点，如KAS（安全回路继电器）、KAD（厅门锁继电器）、KMC（主接触器）、KMY（辅助接触器）和KMB（抱闸接触器）等。
这些输入信号都需要在现场用电缆进行接线，接线必须正确无误。
2.轿厢电脑板SM-02-B（见图4-4）

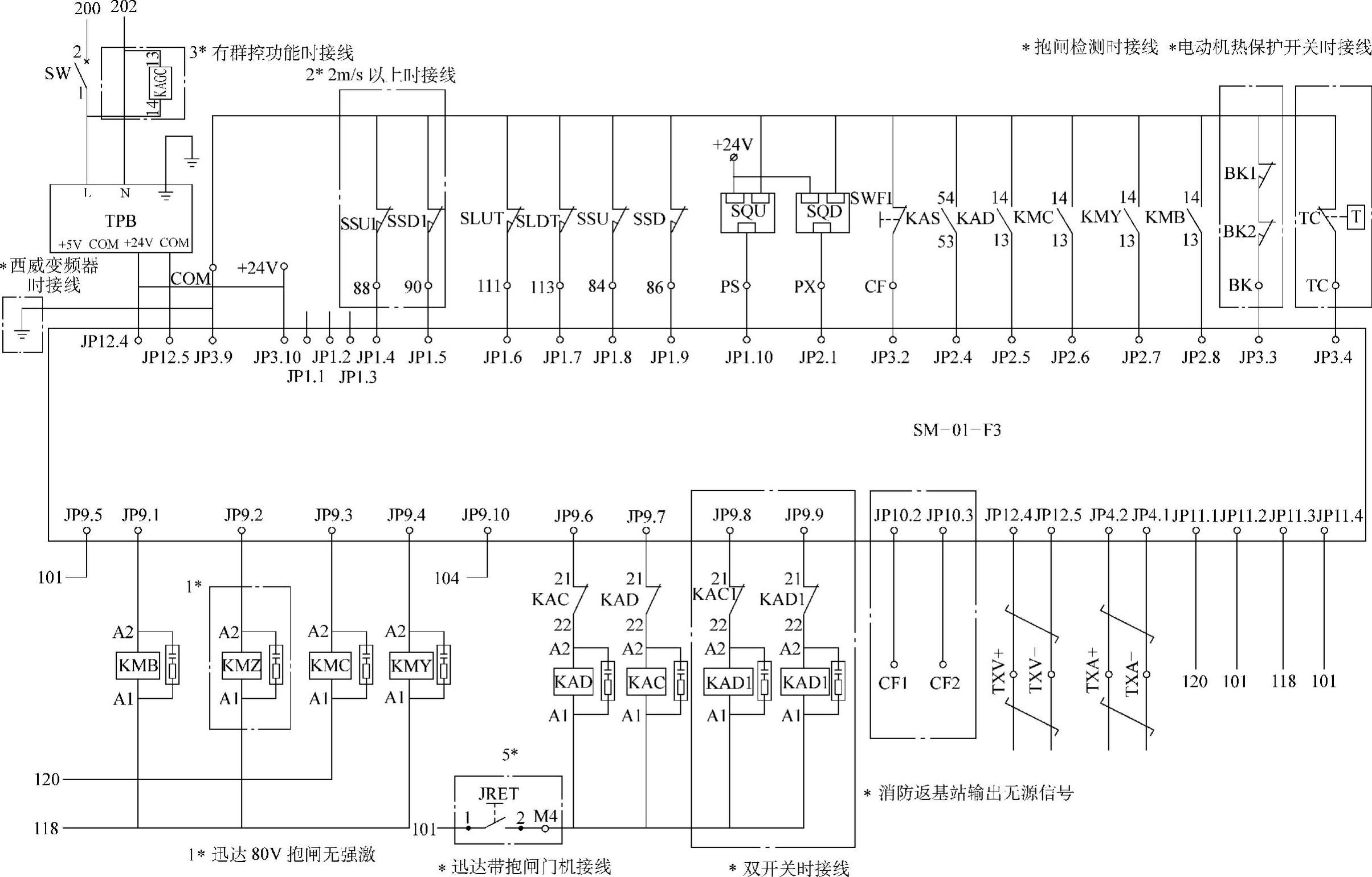

图4-3 主控电脑板sM-01-F3接线图

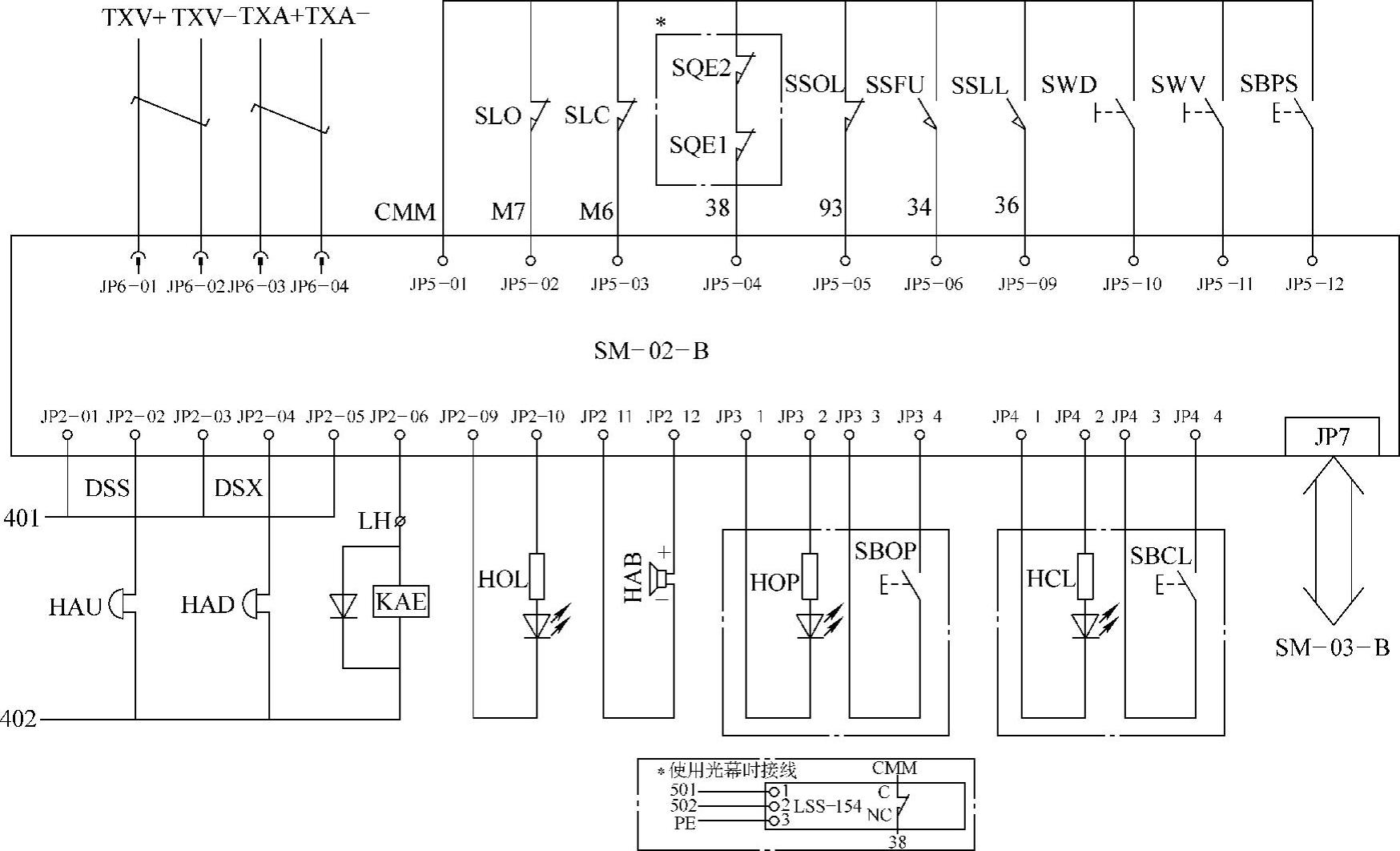

图4-4 轿厢电脑板SM-02-B接线图
轿厢电脑板的电源是由控制电源直接取得的。轿厢电脑板接收信号电缆TXV和TXA的信号，经运算后确认信号，并按其程序运行。输入到轿厢板的信号还有SLO（开门到位开关）、SLC（关门到位开关）、SQE1和SQE2（安全触板行程开关）、SSOL（超载开关）、SS-FU（满载开关）、SWD（司机/自动转换开关）、SWV（独立运行开关）、SBPS（直驶按钮）等。
轿厢板上还接有HOL（超载灯）、HAB（蜂鸣器）、HOP（开门灯）、SBOP（开门按钮）、HCL（关门灯）和SBCL（关门按钮）等。
轿厢板的JPT点直接与轿厢指令电脑板SM-03-B连接。
同样这样的信号均在现场用电缆接线。
3.轿厢指令电脑板SM-03-B（见图4-5）

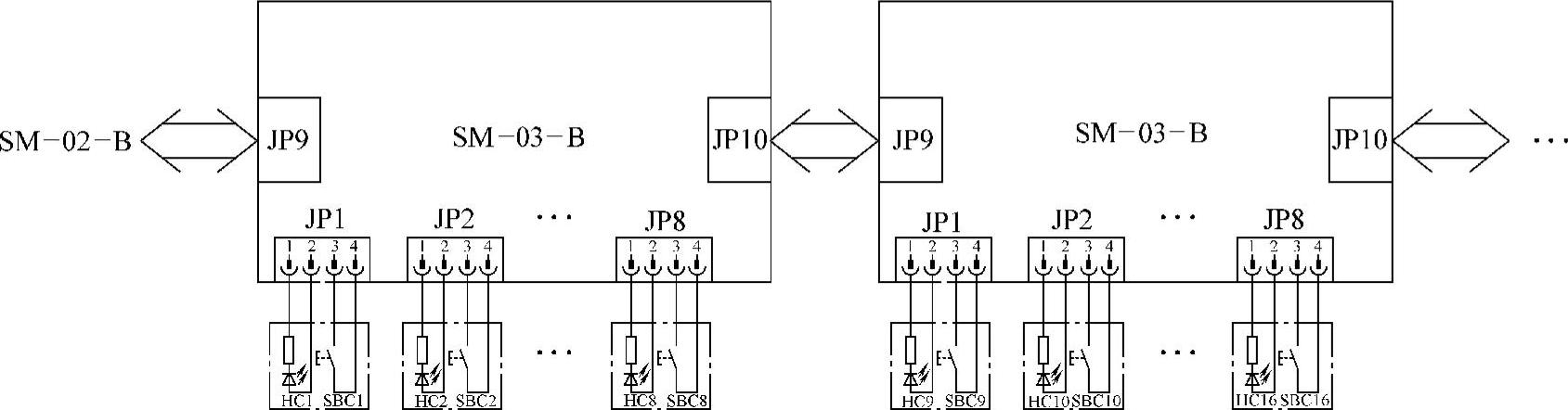

图4-5 轿厢指令电脑板接线图
轿厢指令电脑板与轿厢主板是直接接口的，每块板可供8层使用，即JP1～JP8，接有指令灯（HC）和指令按钮（SBC），作为轿内选层指示和按钮。图4-5用了两块SM-03-B，可供16层使用，板与板之间直接接口。
指令板的接线已由厂商完成，但应查找，特别是出现故障时。
4.厅外召唤和显示板SM-04（见图4-6）

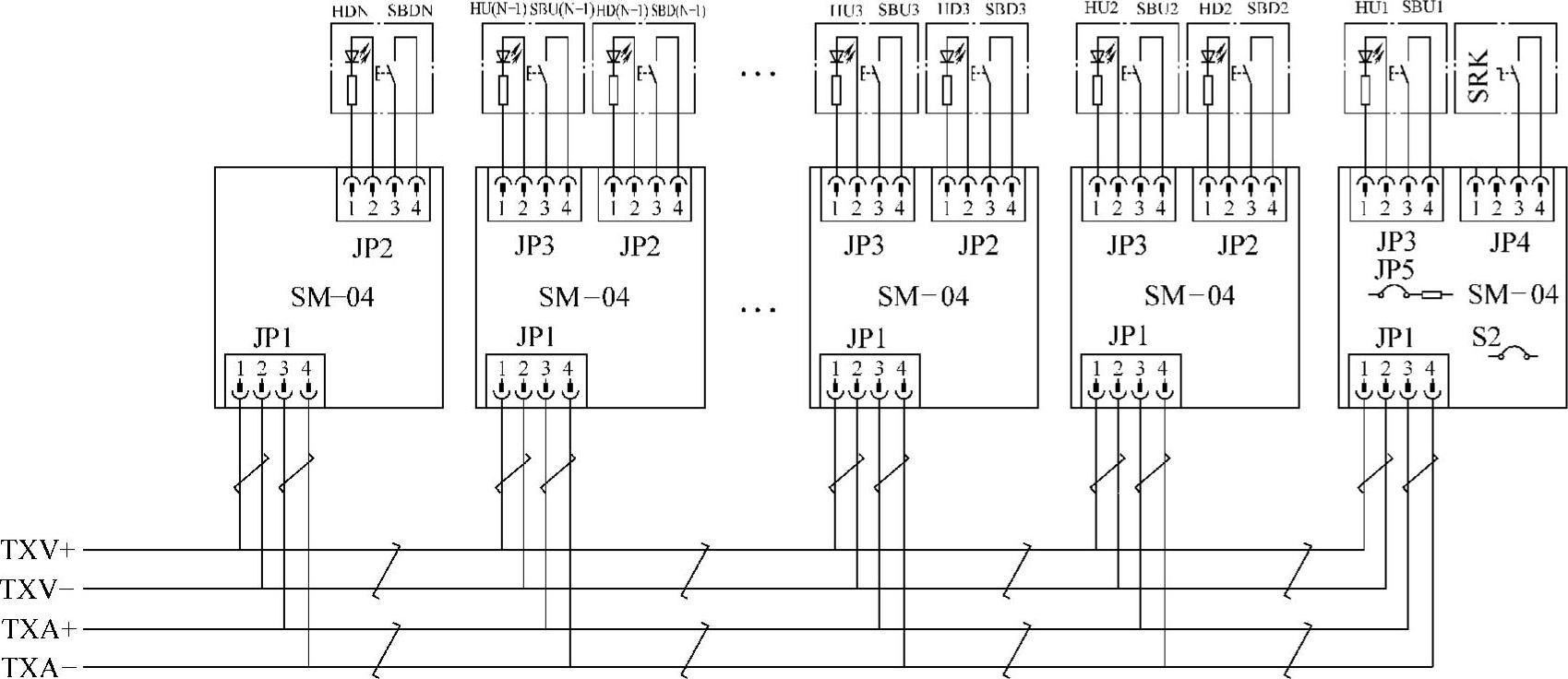

图4-6 厅外召唤和显示板SM-04接线图
厅外召唤和显示板每层一块，接有上下召唤灯（HU、HD）和上下召唤按钮（SBU、SBD）供乘梯人使用。这些线已由厂家接好。
厅外召唤和显示板均与电缆TXV、TXA连接，这些线均在召唤盒及电缆中装好后在现场连接。
