微机综合测控装置的原理图
【摘要】：微机综合测控装置是该变电所的控制中心，并通过网络与总调度中心联网，可进行通信和遥控遥测，这些功能的实现都是由计算机及其系统完成的。图3-37是综合测控装置BHE-365的原理图，BHE-365接受高压35kV侧母线电压、主变A、B相电压；接受控制母线电压以及35kV母线接地故障信号和主变电压互感器信号。

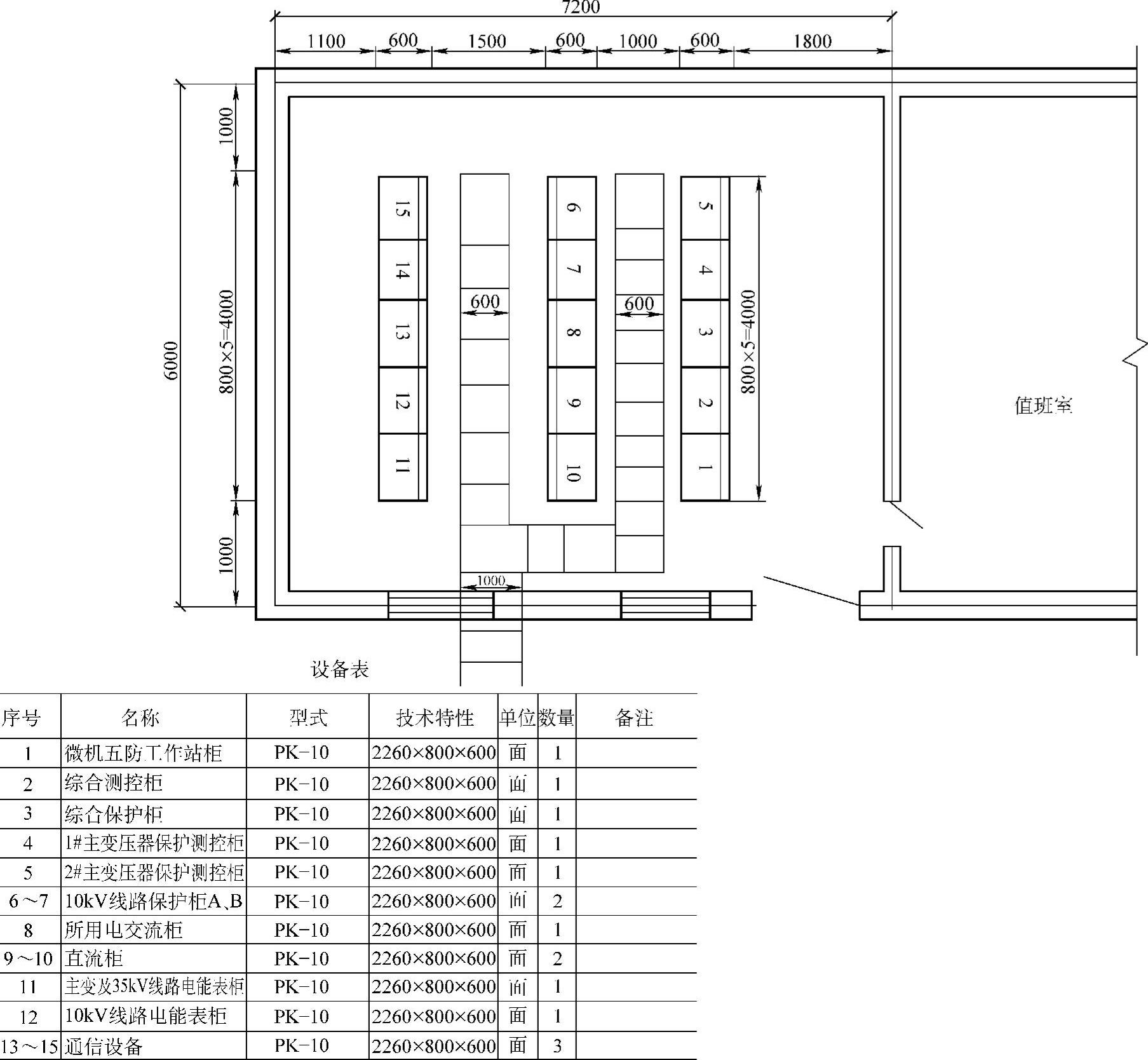

主控室平面布置图见图3-35，综合测控屏屏面布置图见图3-36。
微机综合测控装置是该变电所的控制中心，并通过网络与总调度中心联网，可进行通信和遥控遥测，这些功能的实现都是由计算机及其系统完成的。

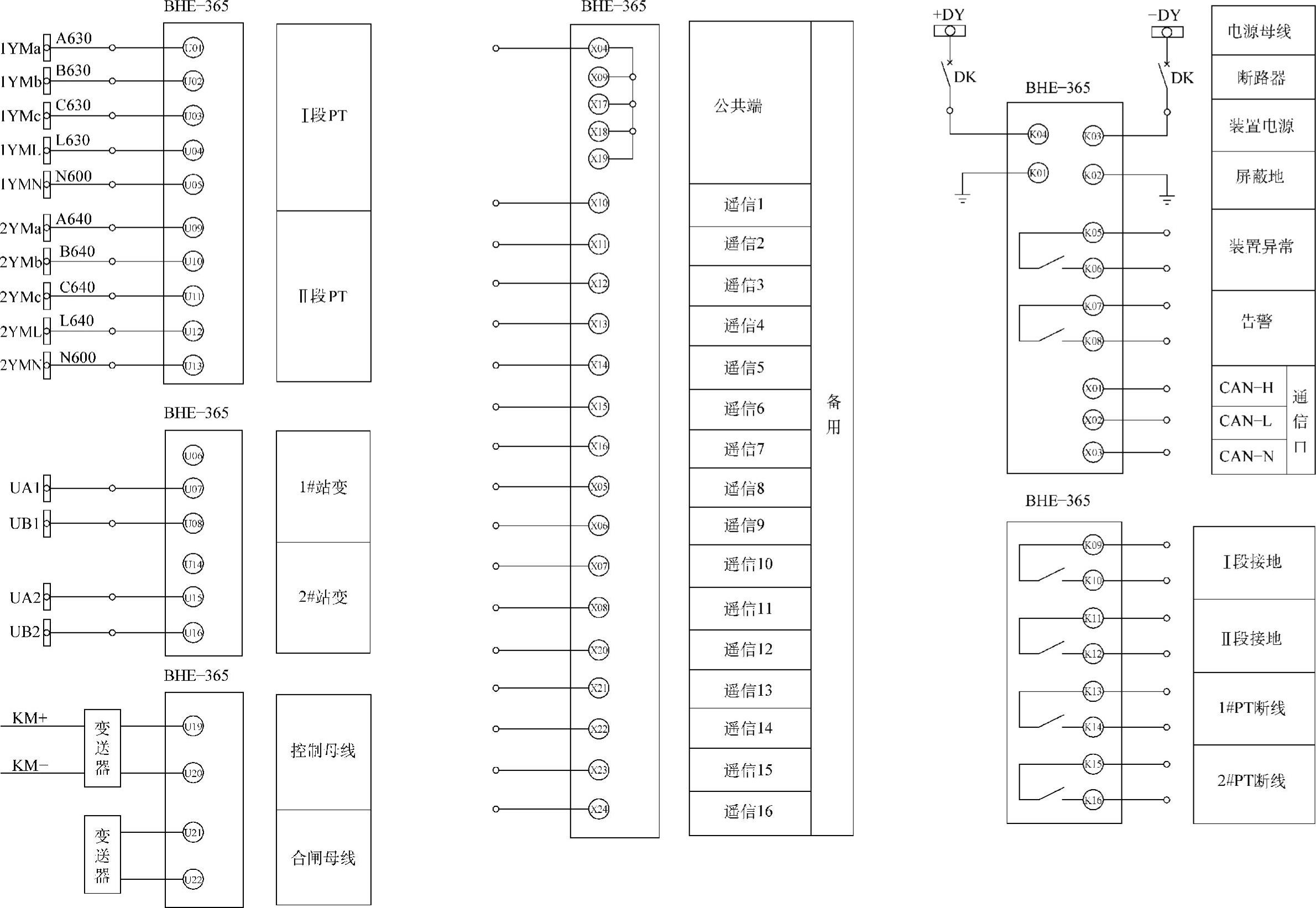

图3-37是综合测控装置BHE-365的原理图，BHE-365接受高压35kV侧母线电压、主变A、B相电压；接受控制母线电压以及35kV母线接地故障信号和主变电压互感器（PT）信号。同时BHE-365设置遥信接口备用。

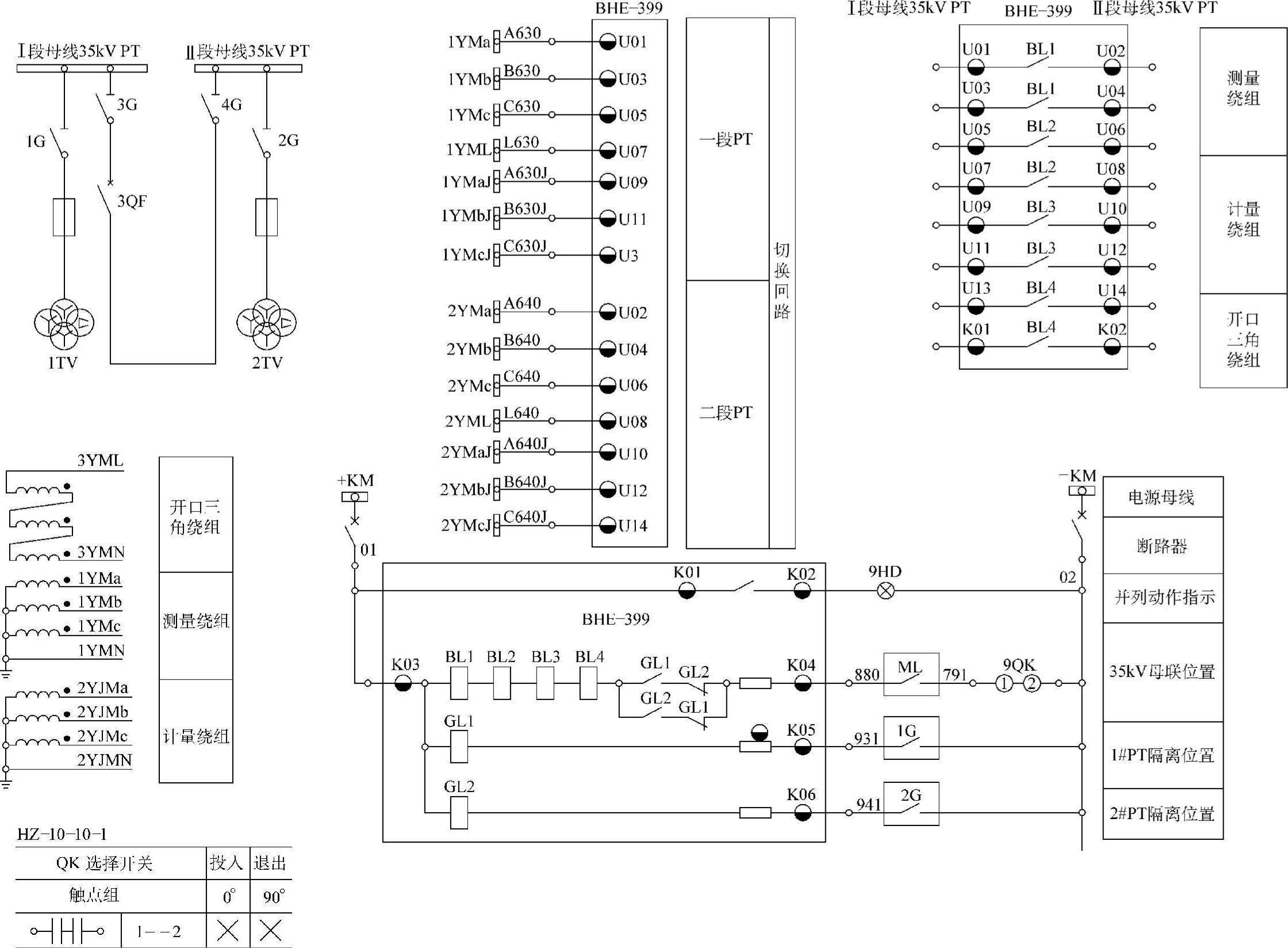

图3-38是35kV电压并列装置BHE-399的原理图，BHE-399接受35kV两段母线电压互感器1TV、2TV引至小母线的电压信号1YM（a～cJ）和2YM（a-cJ）作为切换回路，并引入测量绕组、计量绕组和开口三角绕组。同时设置操作回路，由选择开关QK切换，操作回路引入35kV母线联络开关（断路器3QF）的辅助常开接点ML，引入35kV母线电压互感器隔离开关的辅助常开接点1G和2G。操作QK即可得母线是否并列。

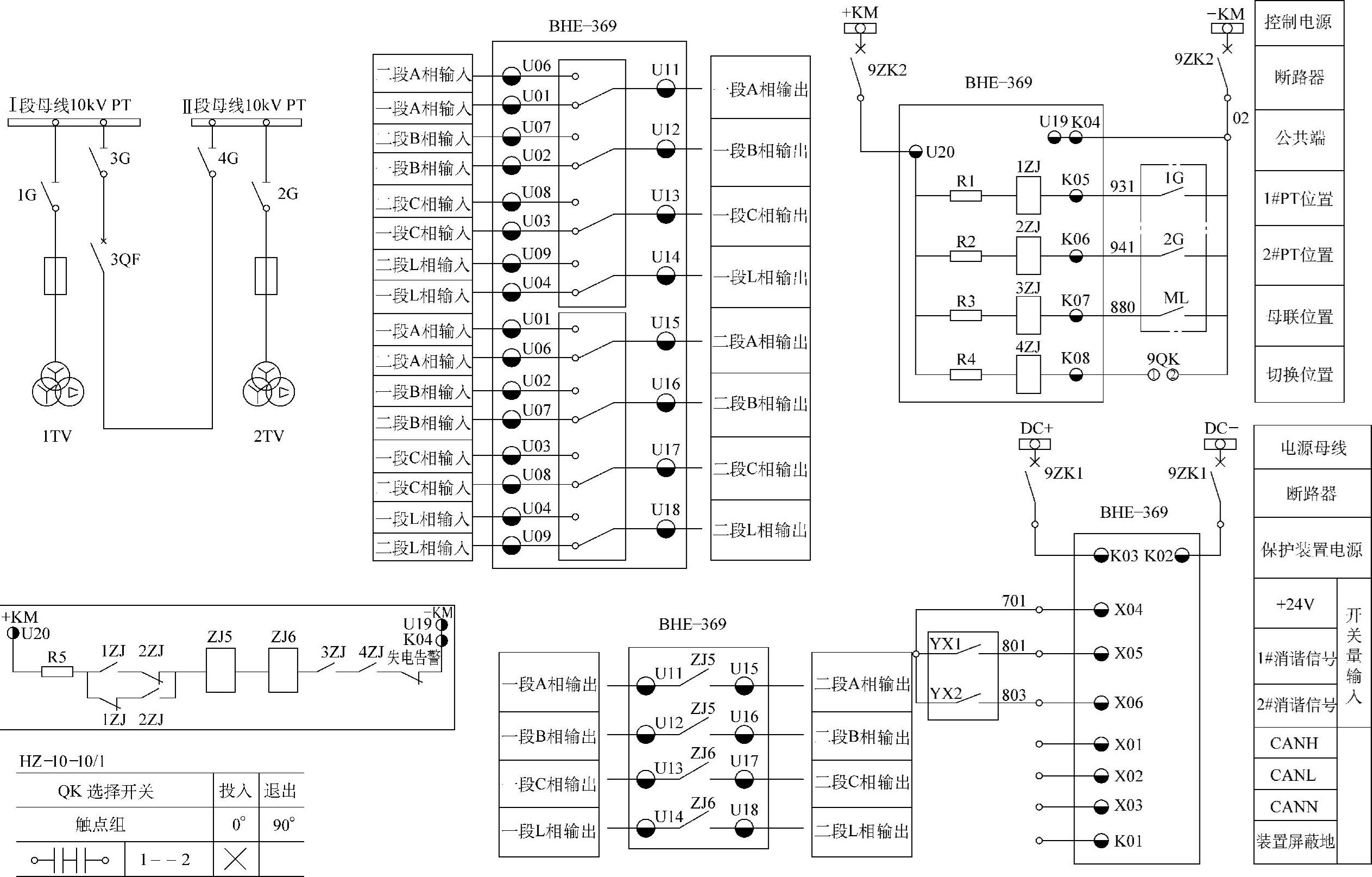

图3-39是10kV电压监测装置BHE-369的原理图，该图与图3-38基本相同，设置选择开关QK进行操作。
图3-40是通信管理装置BHE-351的原理图，其中，左侧1＃CAN口、2＃CAN口、1＃RS232口、2＃RS232口、1＃RS485、2＃RS485口是该所1＃主变压器、2＃主变压器多台微机自动装置与其的通信接口，用其采集主变压器的各种电量和非电量的数据；右侧1＃～6＃规约口是该所与该地区电网调度中心自动化监测控制网络的通信接口，将该所各种电量、非电量传输到调度中心自动化网络，以实现通信和遥测遥控功能。
此装置提供告警信号的事故信号，告警信号、事故信号回路较为简单，由BHE-351直接驱动继电器GJJ和SGJ，使其蜂鸣器FM或电笛UL报警。
该装置是该所传输和接收信号的主要装置，使用直流电源。
与BHE-365（见图3-37）、BHE-399（见图3-38）、BHE-369（见图3-39）、BHE-351（见图3-40）对应的端子定义图见图3-41～图3-44，读者可对照前述分析解读。

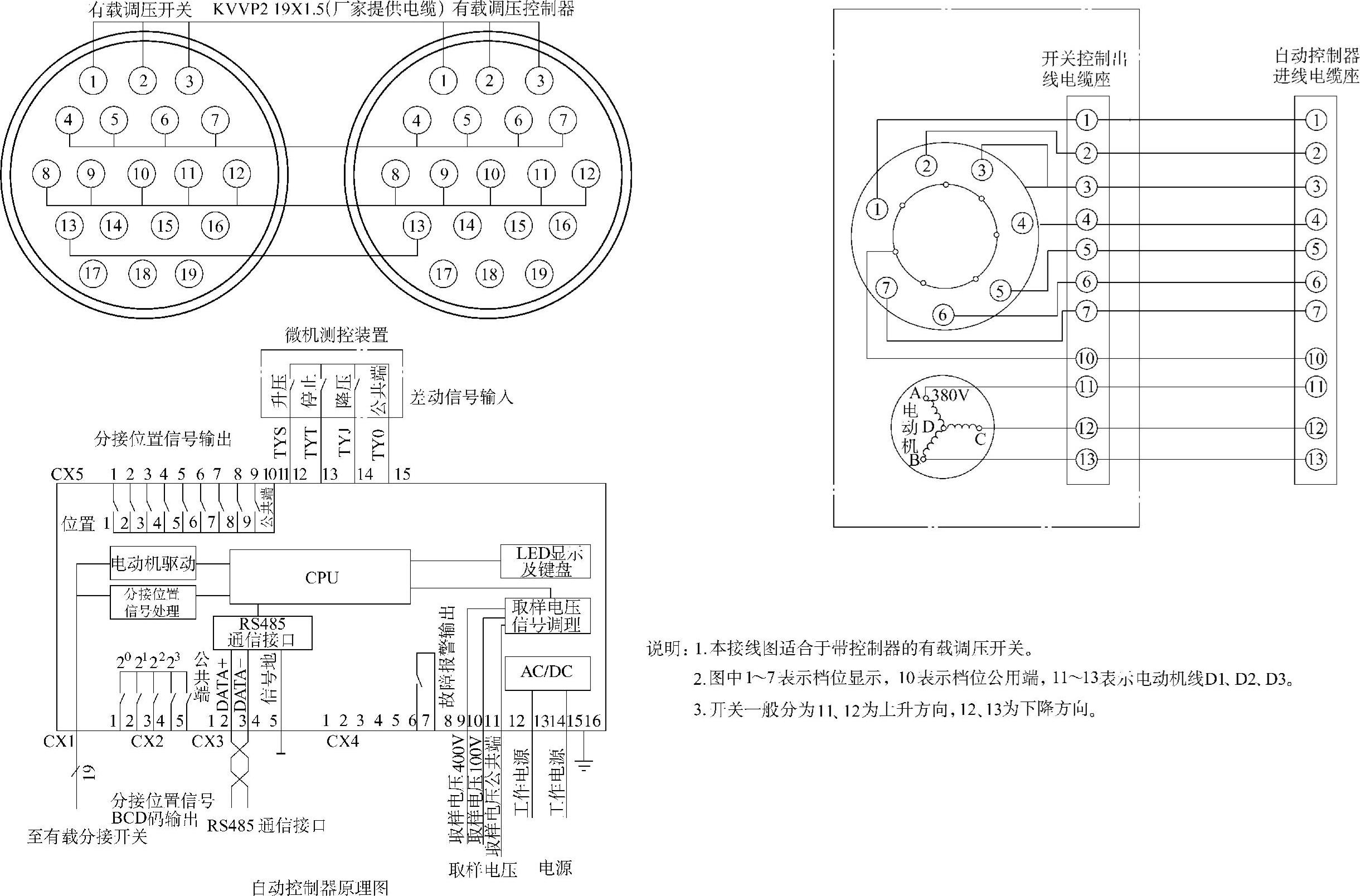

图3-26 变压器分接开关控制器原理接线图
图3-27 差动保护装置BHE-385端子定义图
图3-28 后备保护装置BHE-375端子定义图

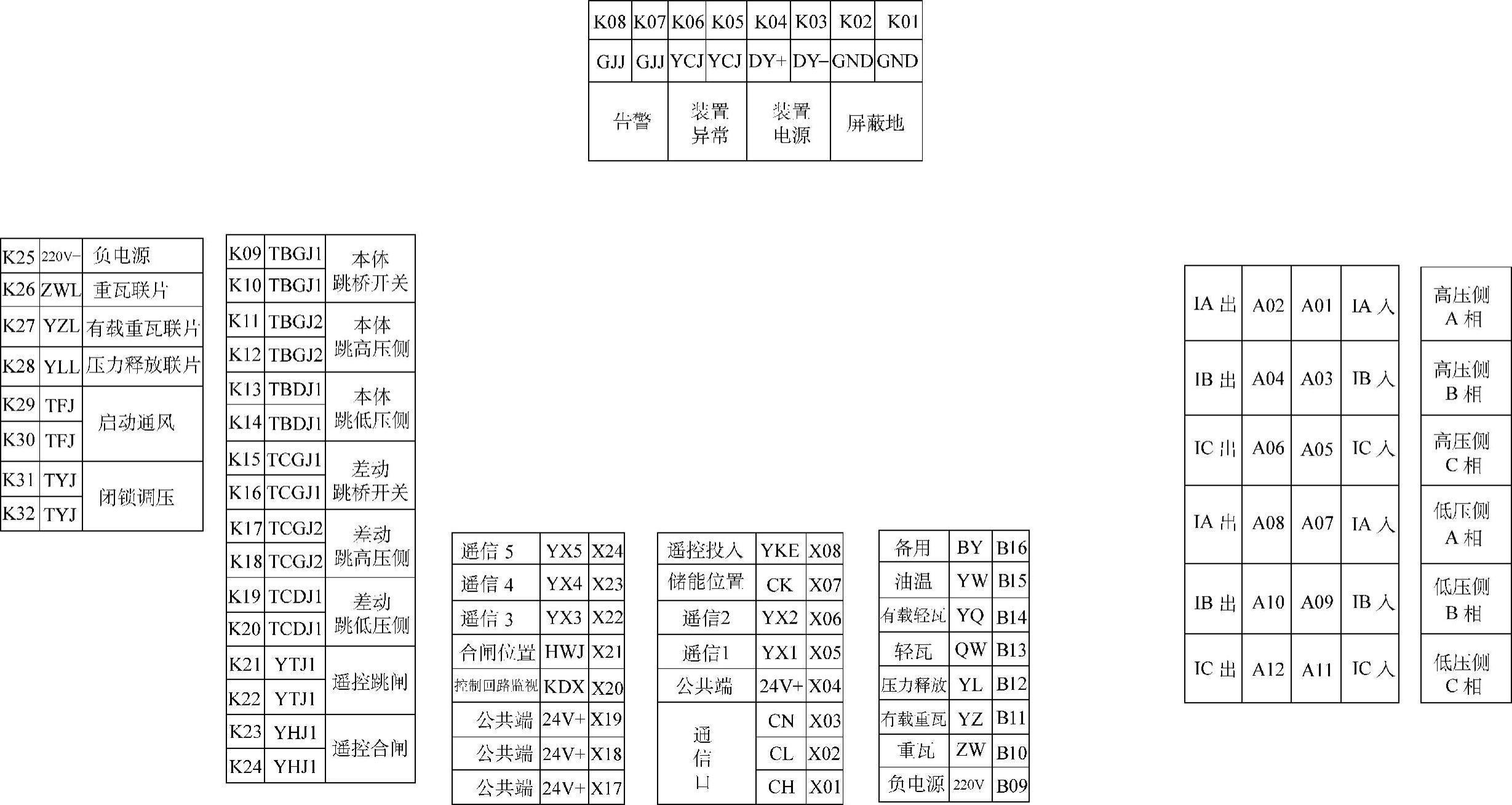

图3-29 主变压器测控装置BHE-362端子定义图
图3-30 主变压器操作箱BHE-392端子定义图

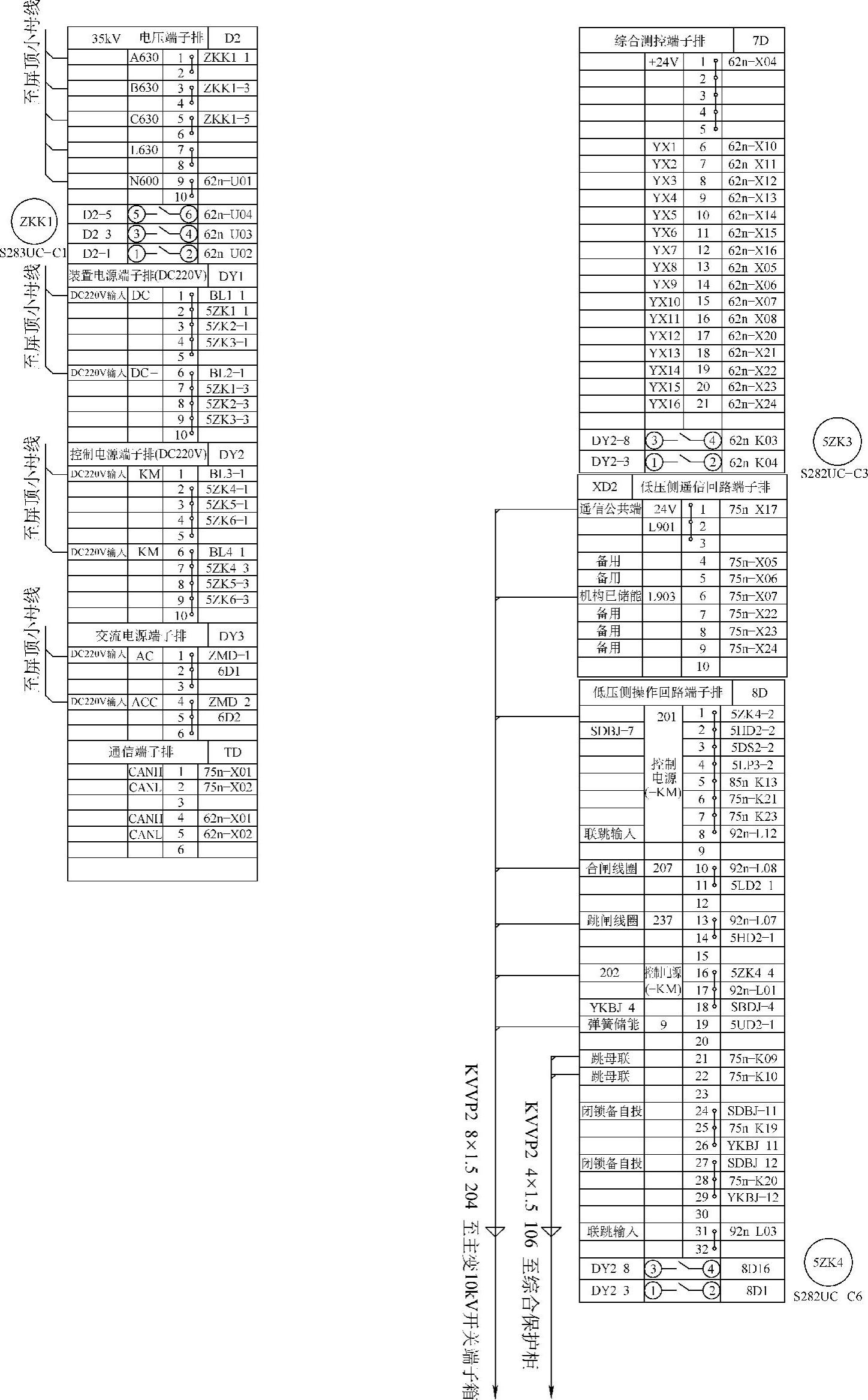

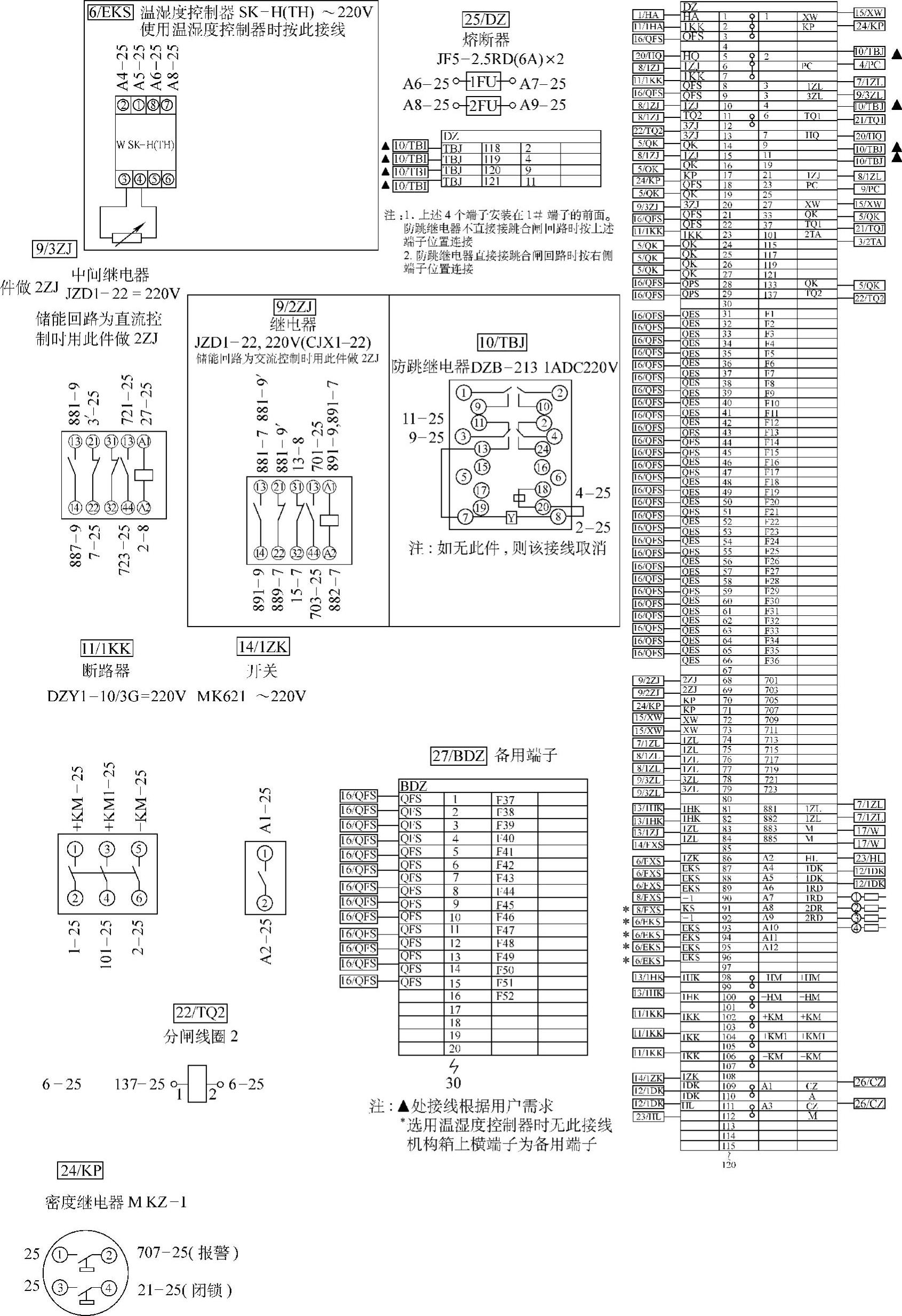

图3-31 主变压器保护端子排接线图（一）

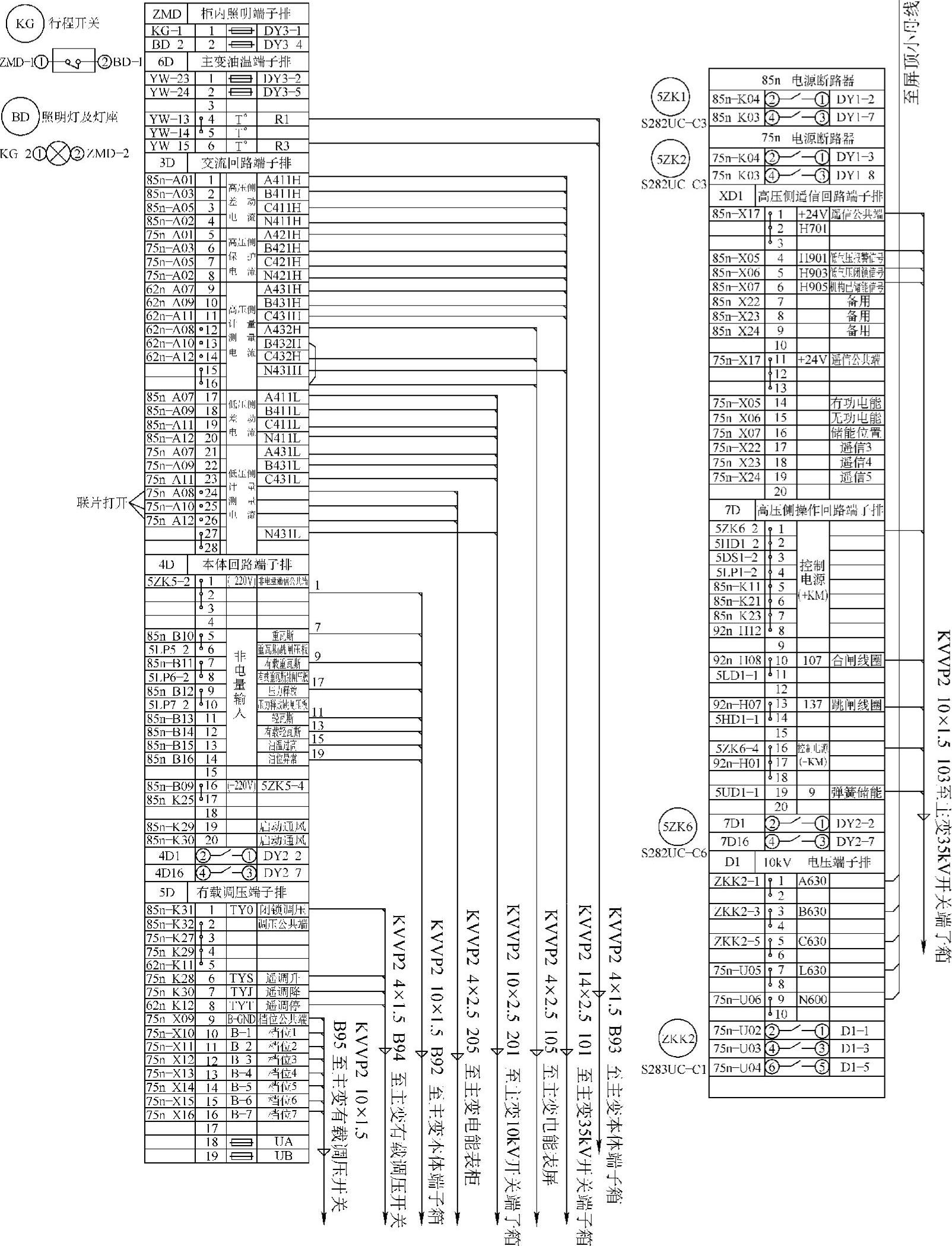

图3-32 主变压器保护端子排接线图（二）

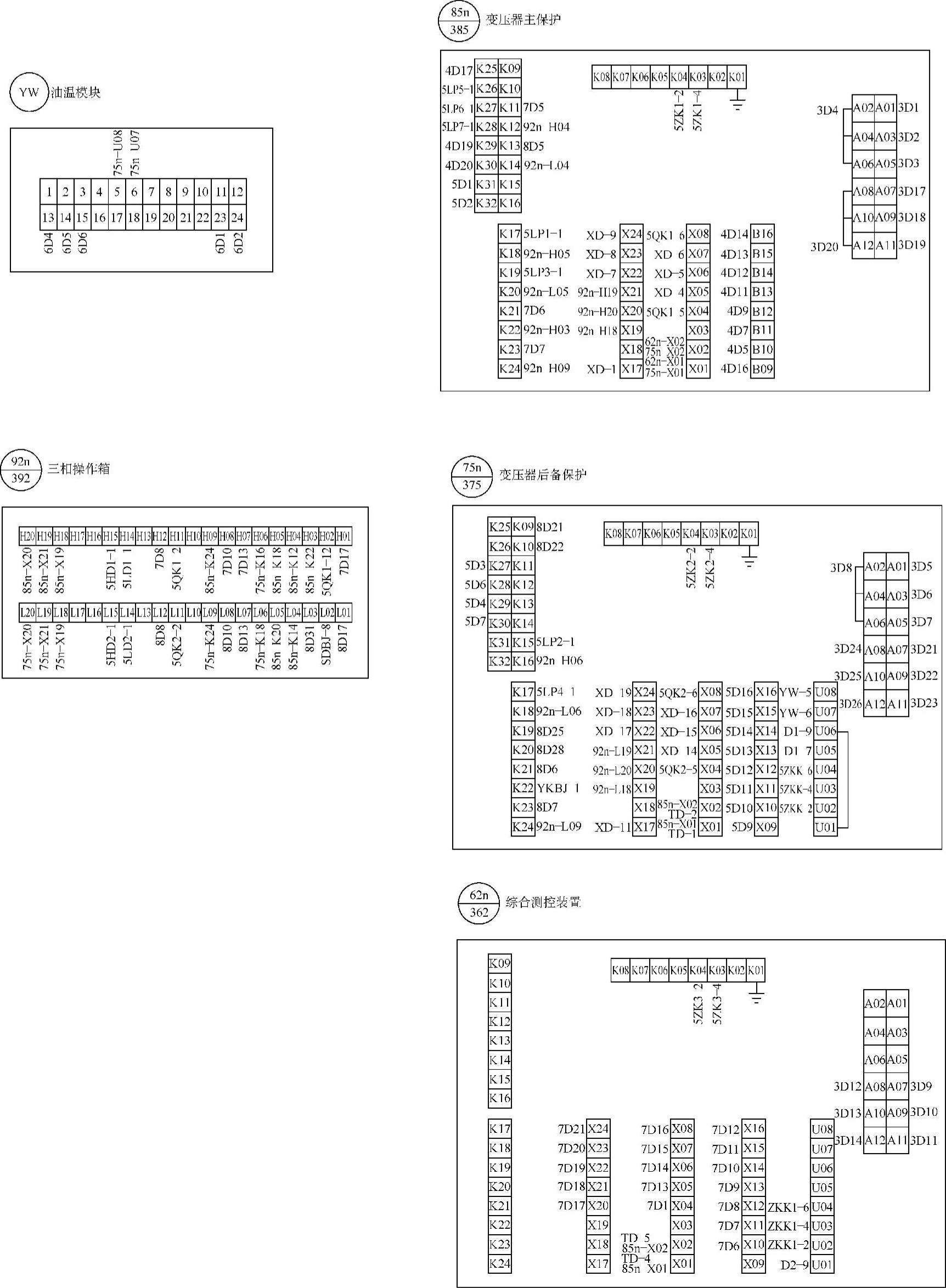

图3-33 主变压器保护屏背板装置接线图（一）
图3-34 主变压器保护屏背板装置接线图（二）
图3-35 主控室平面布置图

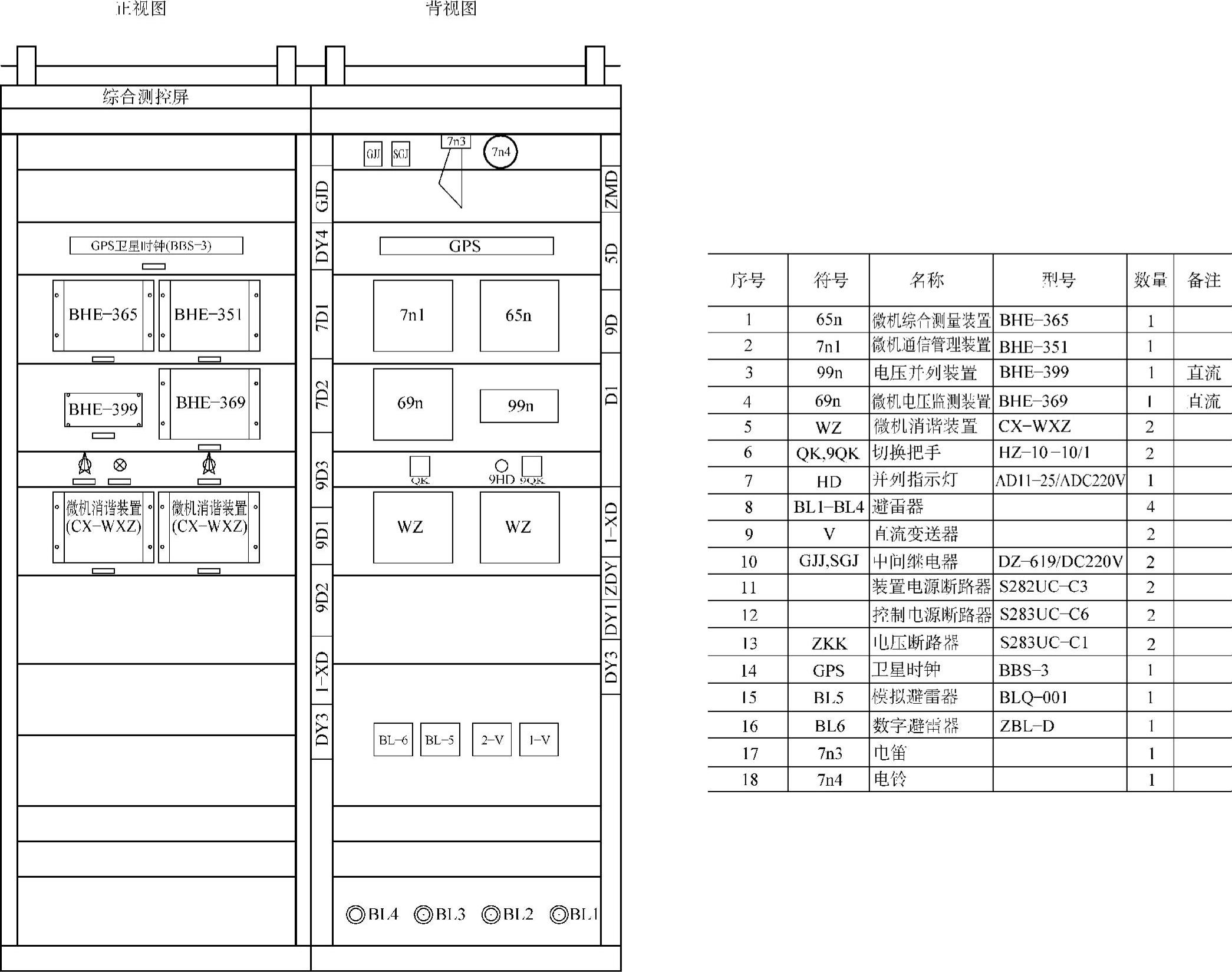

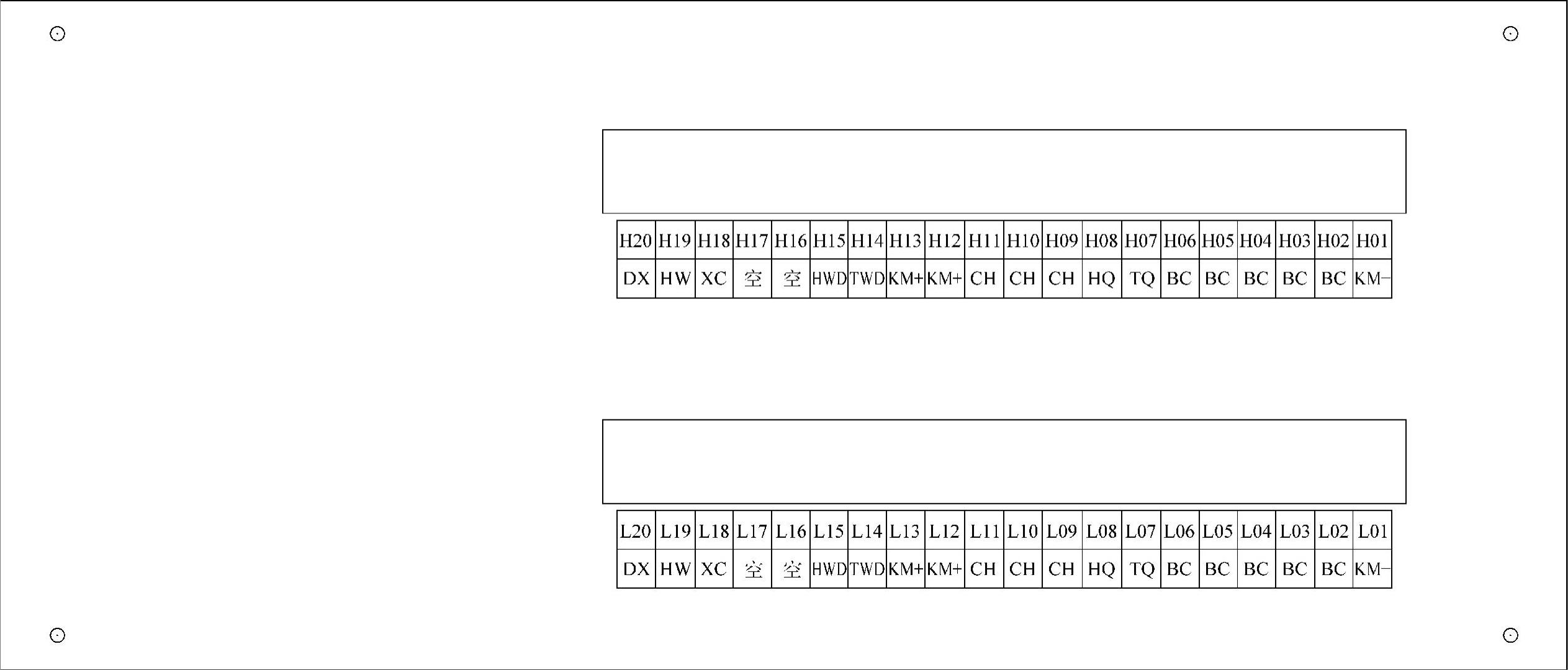

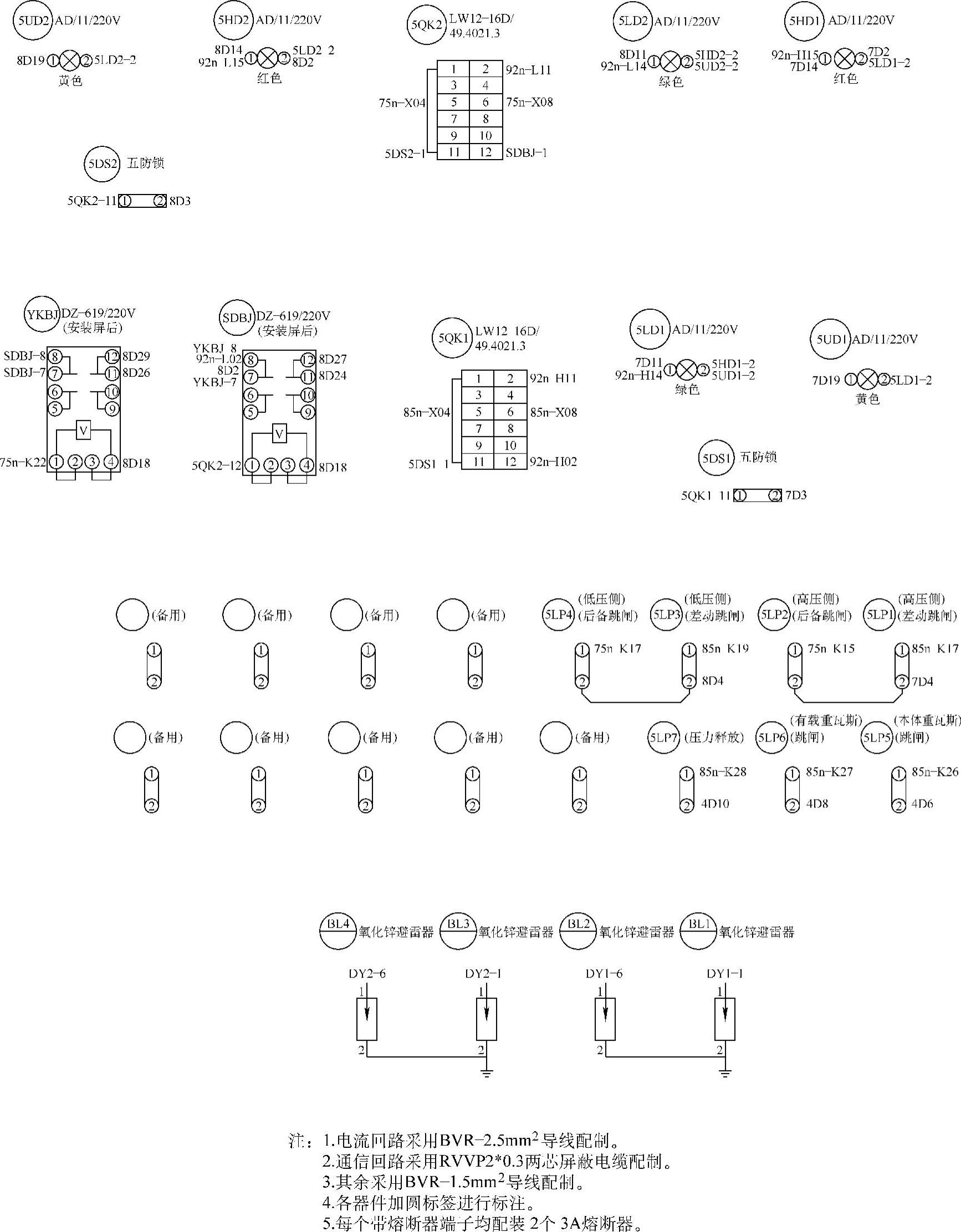

图3-36 综合测控屏屏面布置图
图3-37 综合测控装置BHE-365原理图
图3-38 35kV电压并列装置BHE-399原理图
图3-39 10kV电压监测装置BHE-369原理图
图3-40 通信管理装置BHE-351原理图

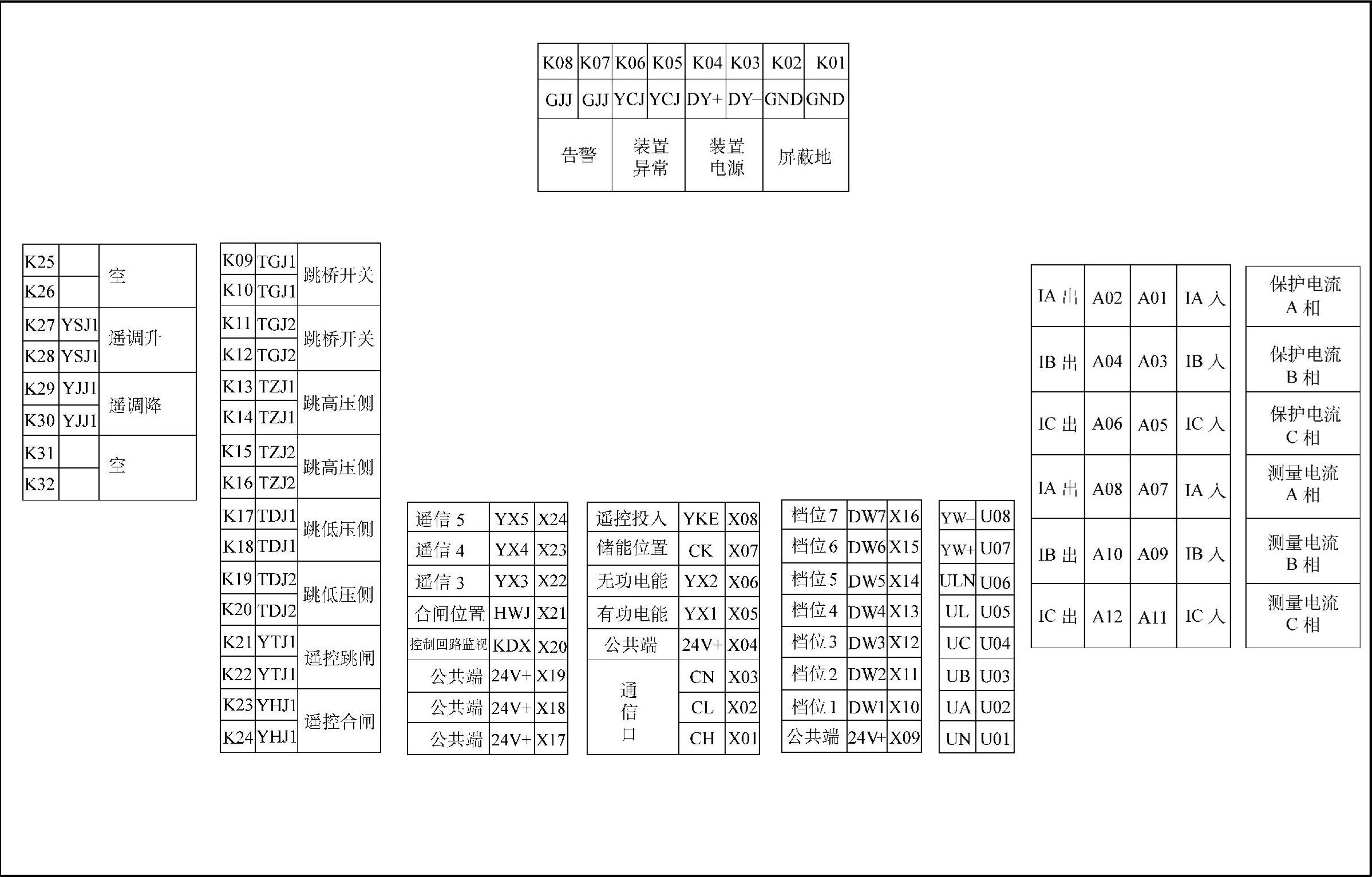

图3-41 综合测控装置BHE-365端子定义图

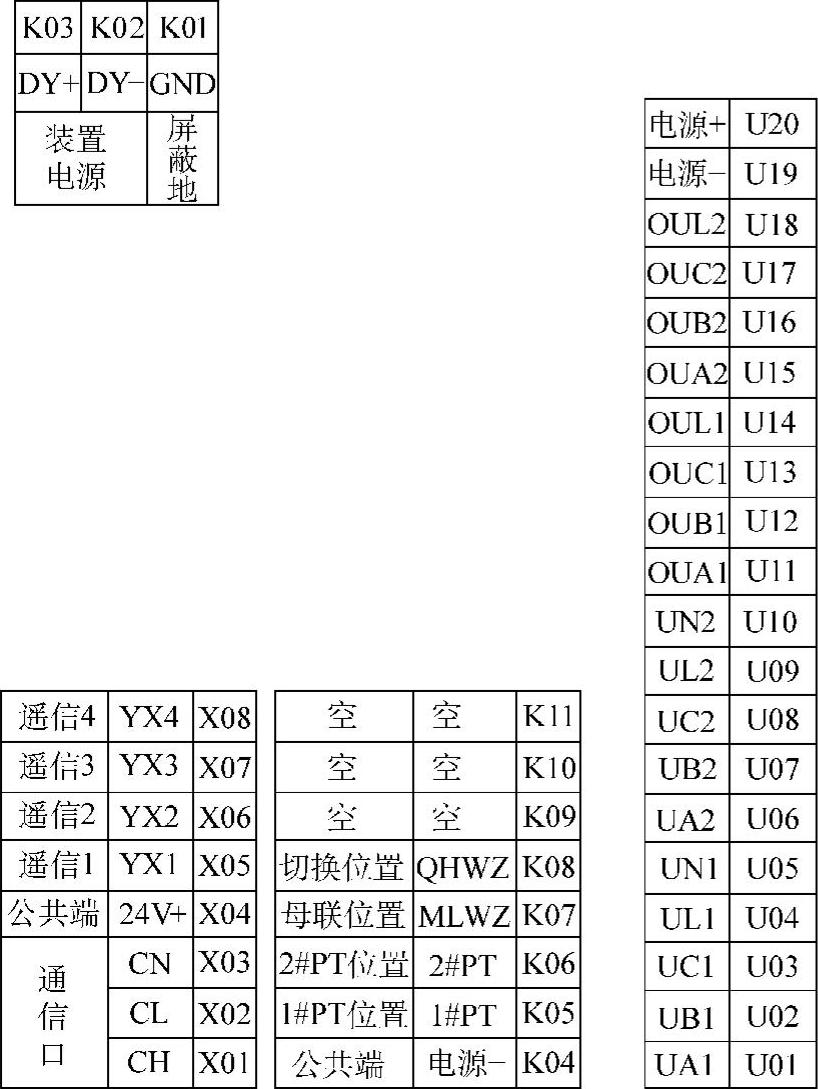

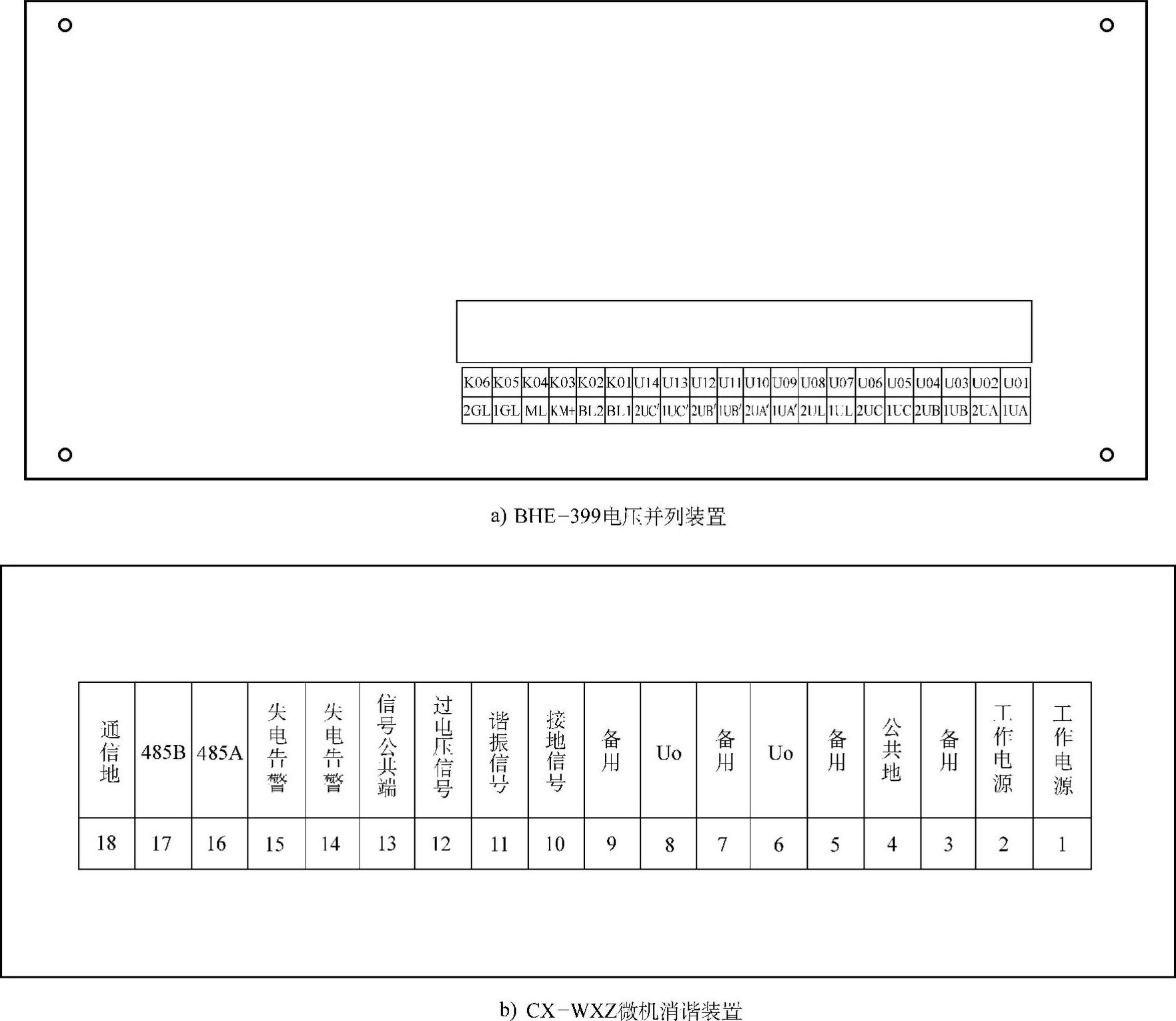

图3-42 电压并列装置BHE-399端子定义图

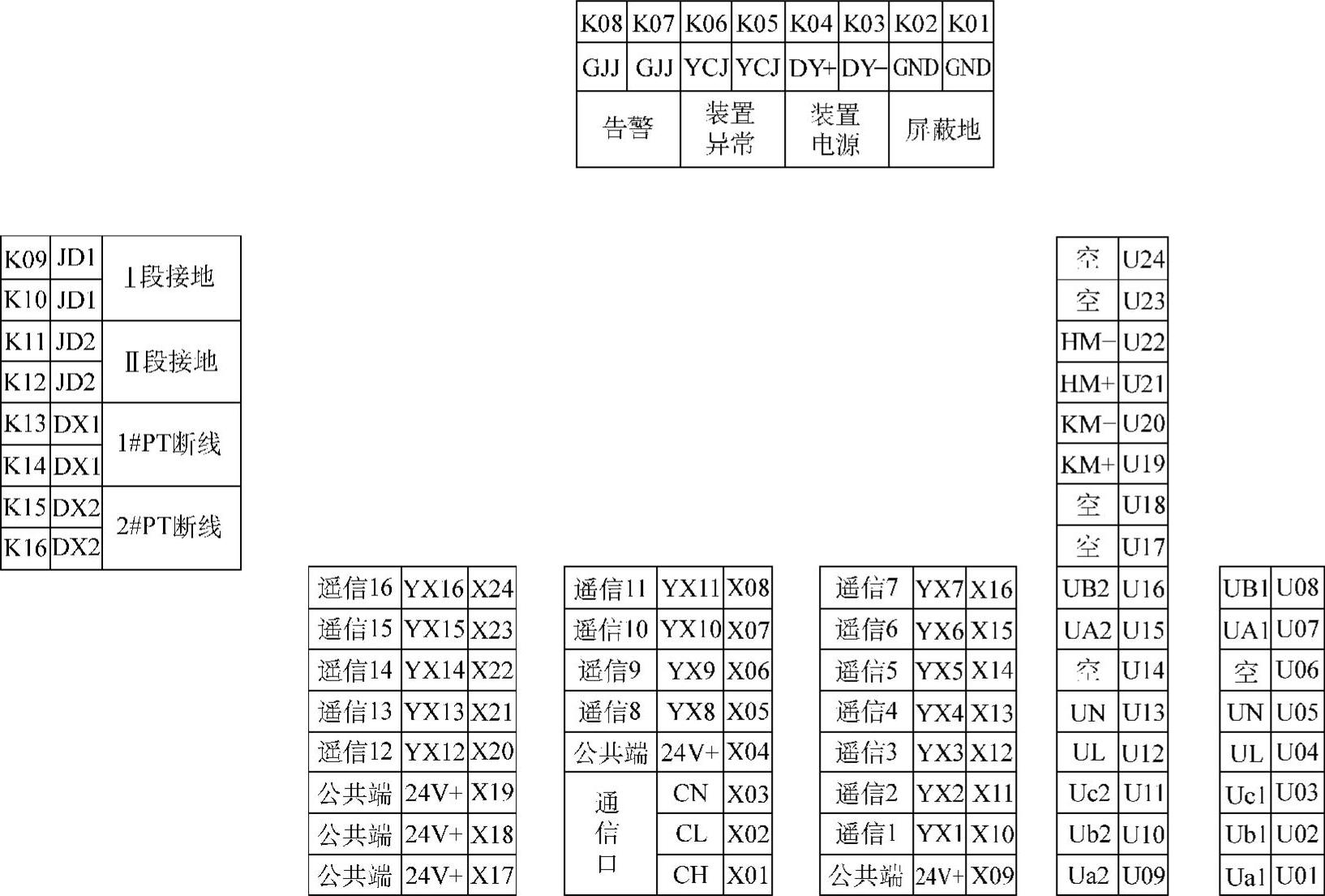

图3-43 电压监测装置BHE-369端子定义图

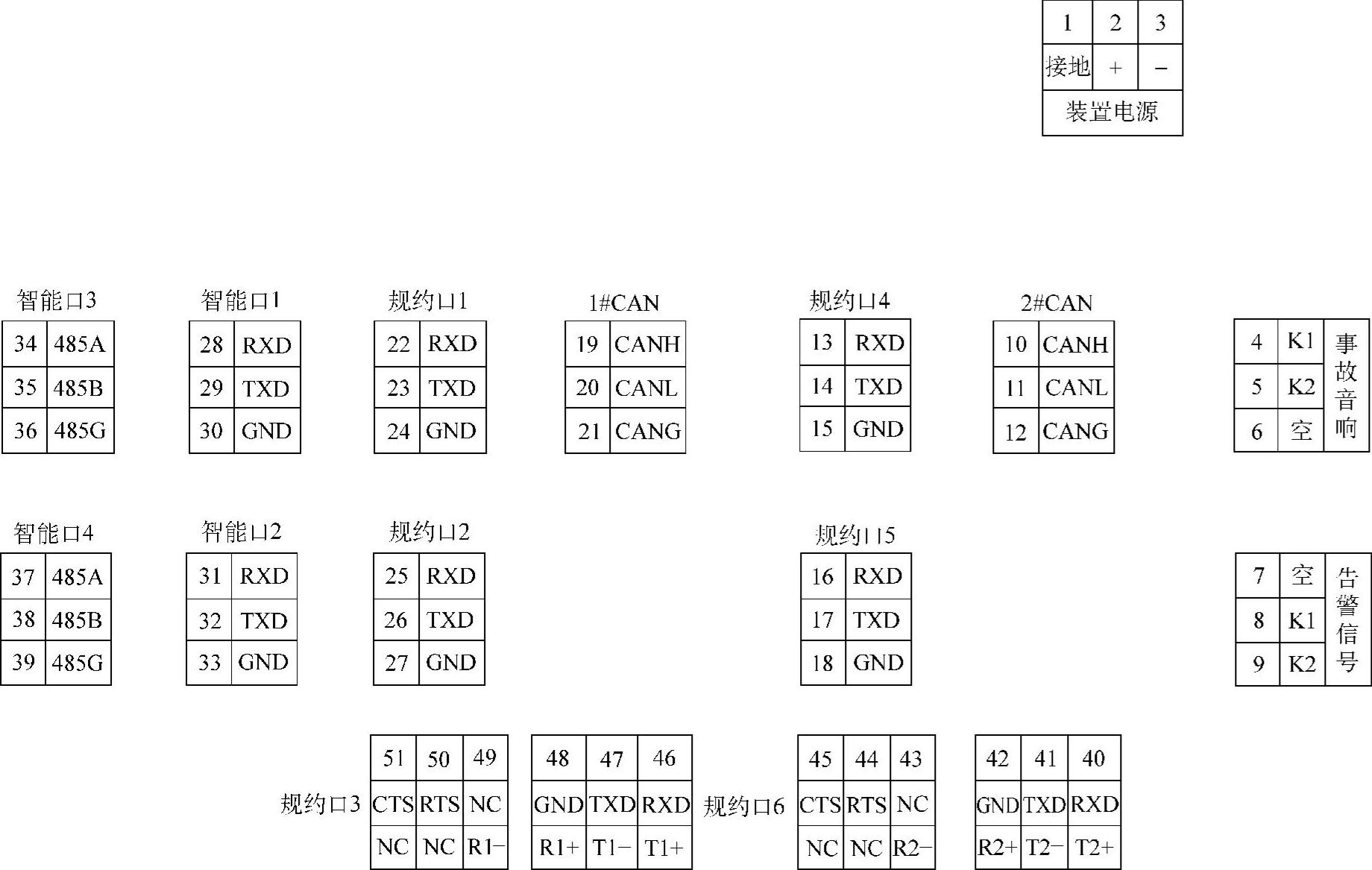

图3-44 通信管理装置BHE-351端子定义图
图3-45 某35/110kV升压站主接线图

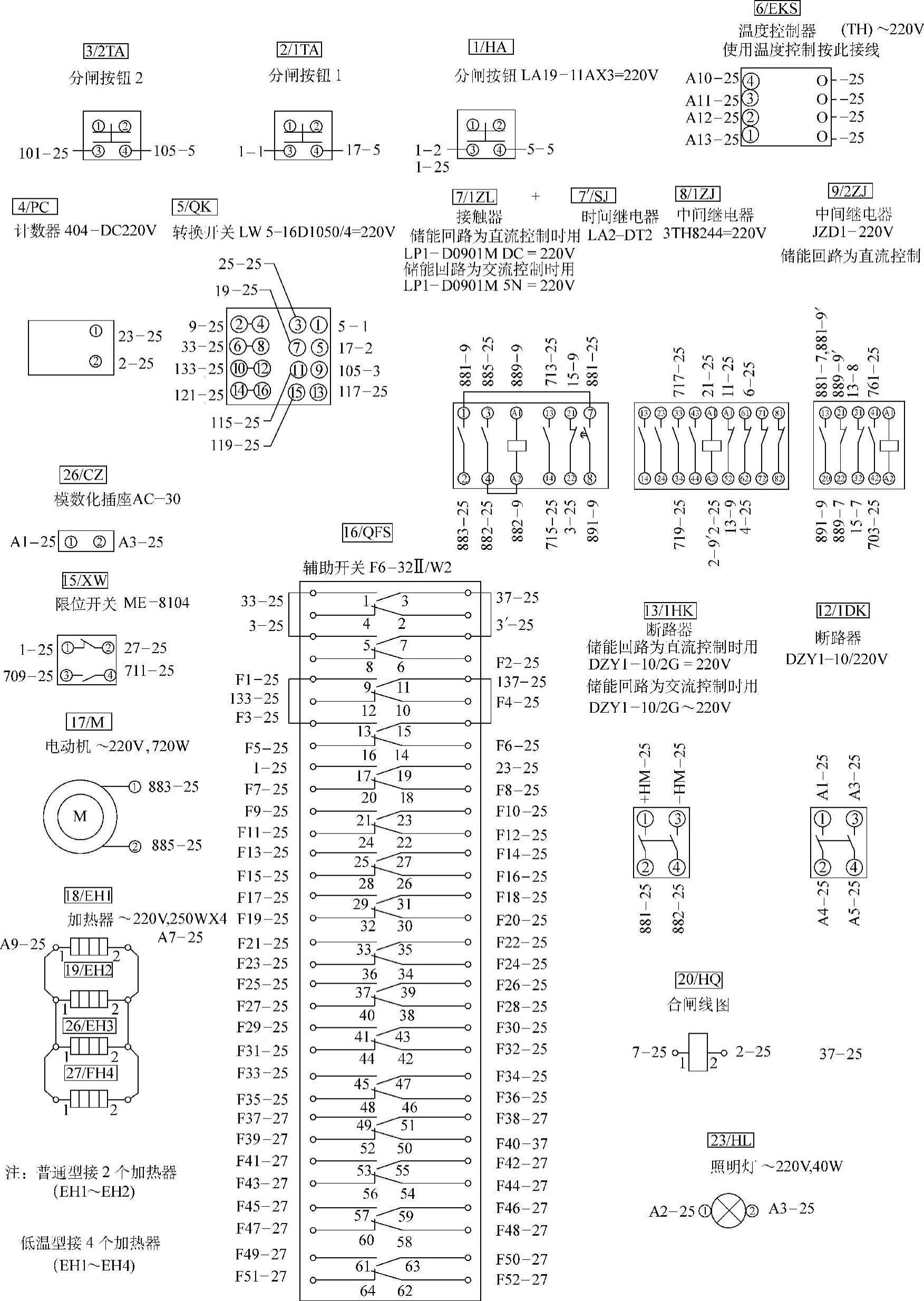

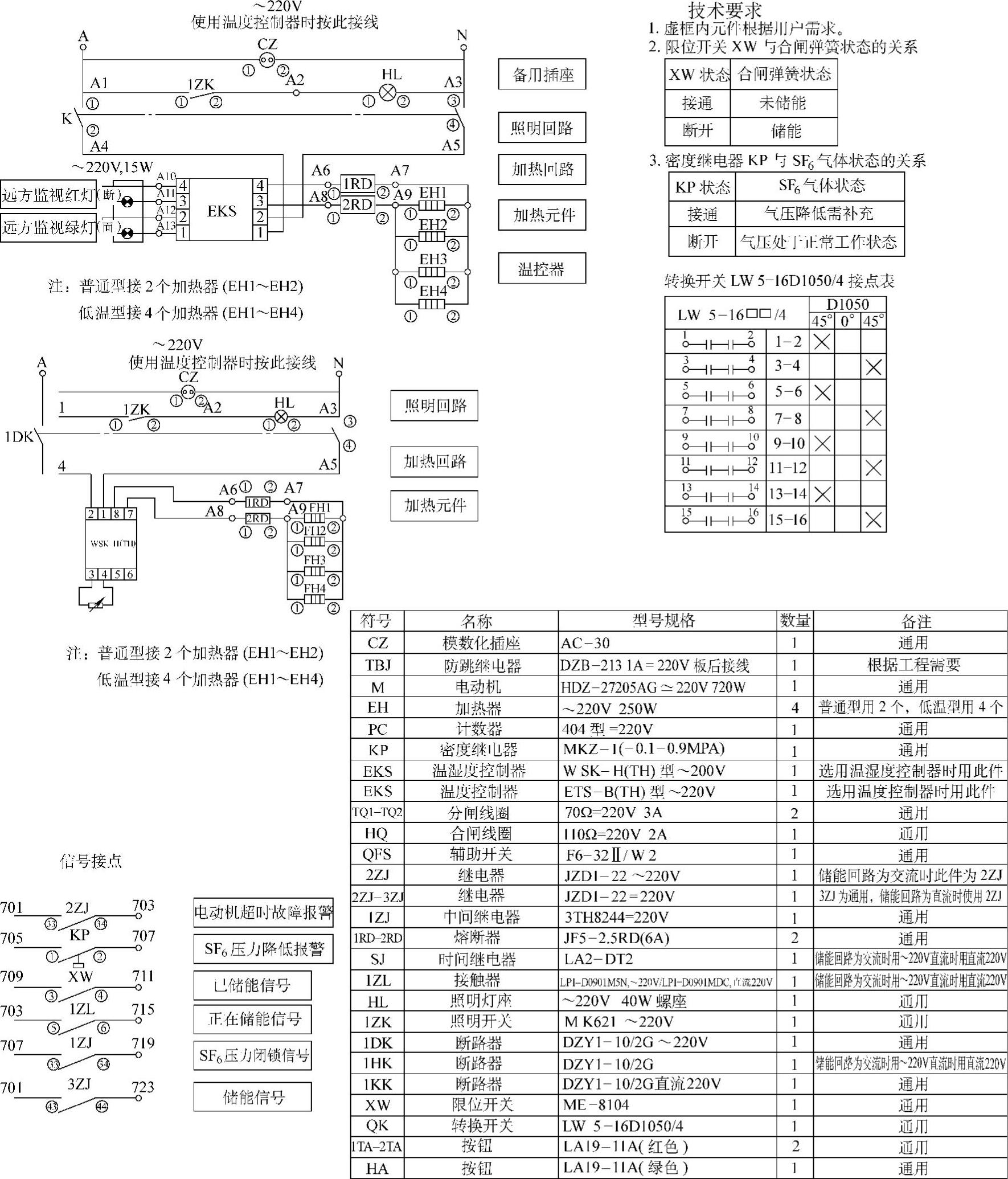

图3-46 SF6断路器电气控制原理图（一）
图3-47 SF6断路器电气控制原理图（二）
微机综合测控装置配套的图样还有很多，主要有：直流屏屏面布置图；直流系统接线图；所用变配电屏屏面布置图、原理接线图、出线布置图；综合测控柜背板接线图；通信管理装置端子排布置图；35kV电压并列端子排接线图；10kV电压并列端子排线图；110kV配电室动力箱等。
限于篇幅的关系，这里不再列出，工程中遇到时读者即可用前述方法解读。
