【摘要】：图3-21～图3-23是主变压器的保护屏屏面布置图、继电保护交流回路图和保护控制回路原理图，读者可参照前述方法阅读，基本方法相同。同样主变微机后备保护装置BHE-375要引入相应的开关量，除了上述外，还有高压侧断路器QF1的挡位信号等。该装置可进行遥控调节，与主变压器保护接口连接，见图3-24。

该主变压器容量为3150kVA，主变压器继电保护回路较为复杂。图3-21～图3-23是主变压器的保护屏屏面布置图、继电保护交流回路图和保护控制回路原理图，读者可参照前述方法阅读，基本方法相同。

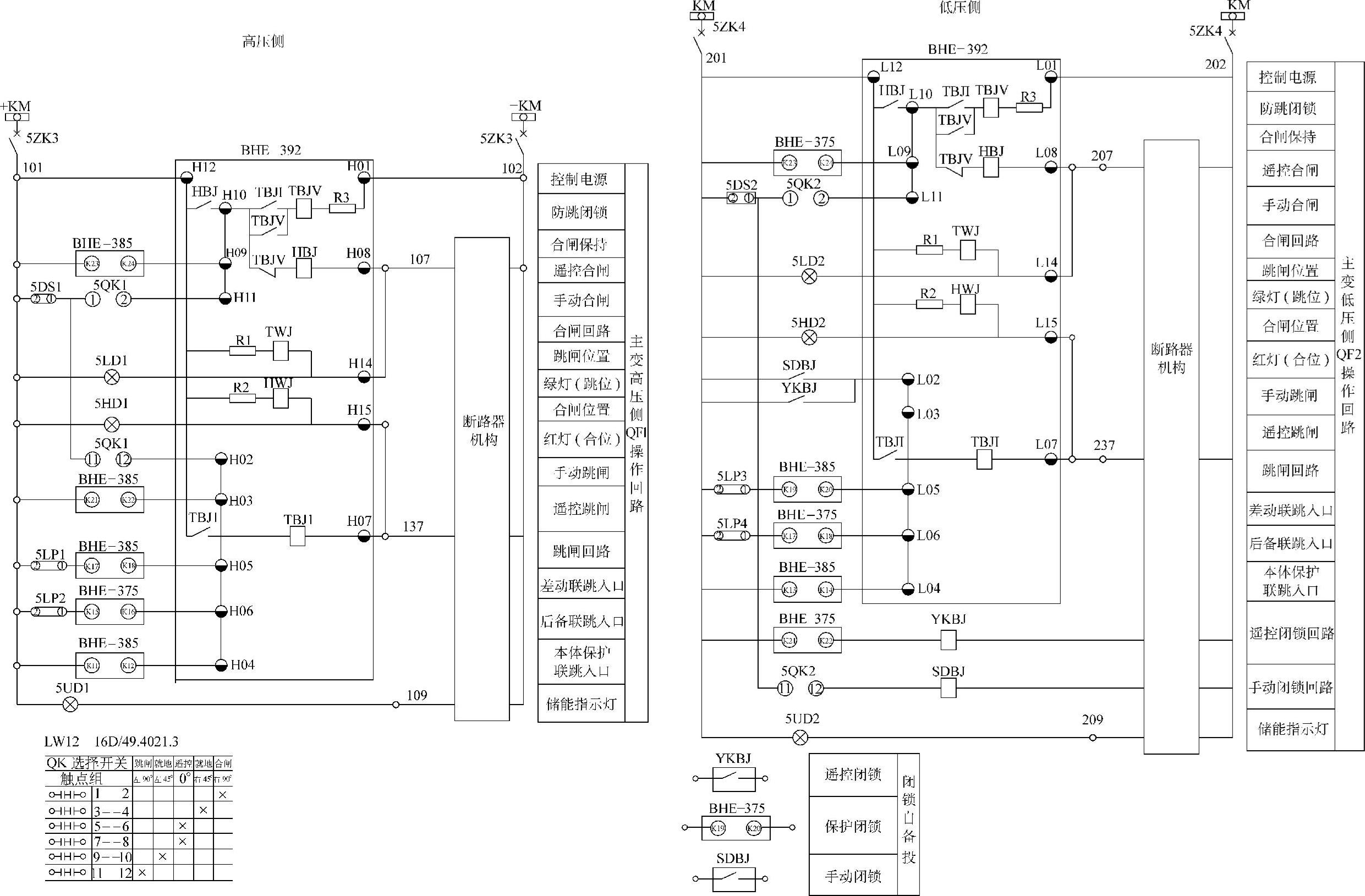

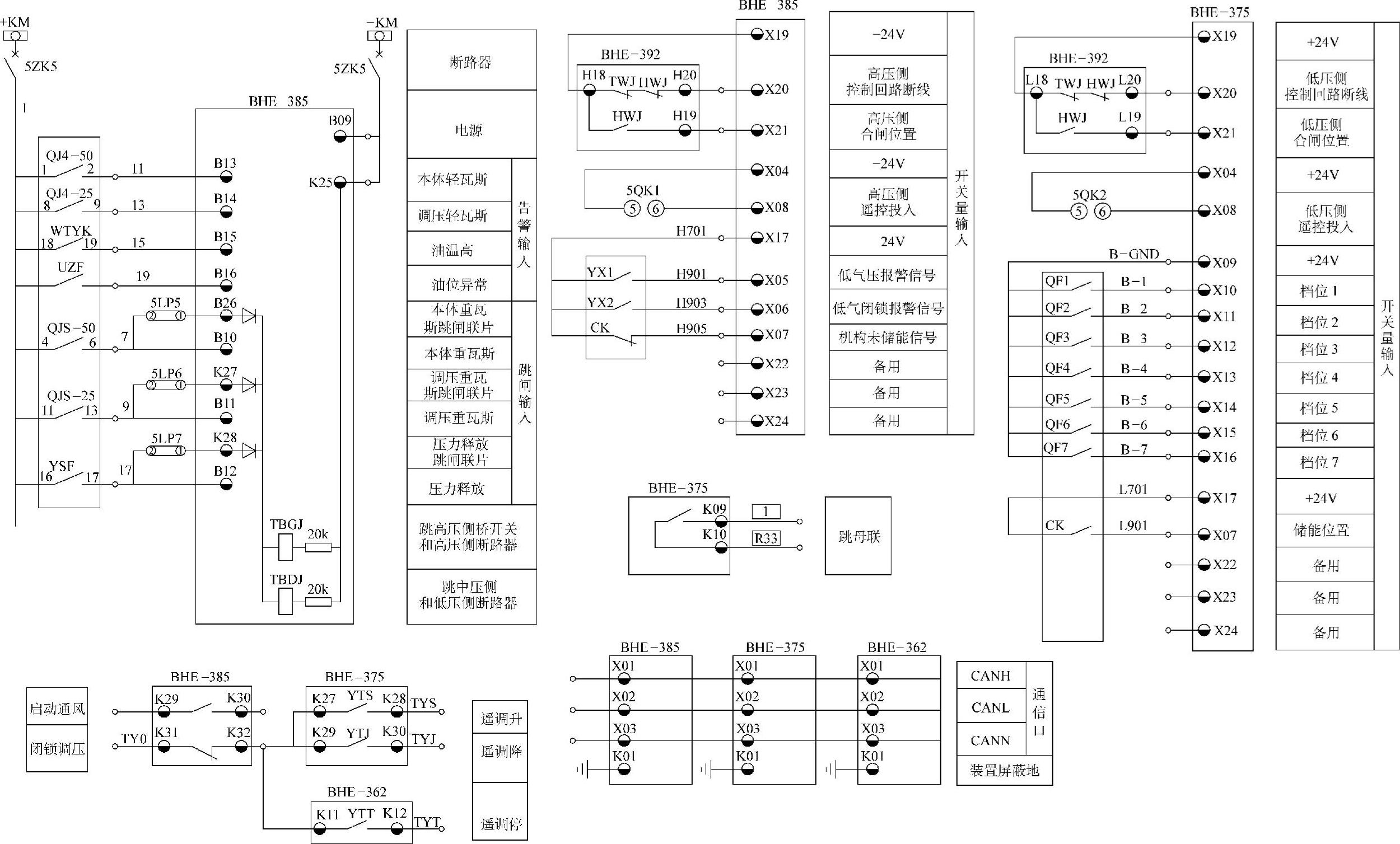

图3-24是主变压器本体保护及信号回路原理图，由图可知轻瓦斯继电器接点QJ4-50、调压轻瓦斯继电器接点QJ4-25、油温表电接点WTYK、油位表电接点UZF、重瓦斯继电器接点QJS-50、调压重瓦斯继电器接点QJS-25、油压表压力释放接点YSF都接在BHE-385（微机主变保护装置）相应的B13、B14、B15、B16、K26、B10、K27、B11、K28、B12接点上；高压侧控制回路断线和高压侧合闸位置是通过BHE-392三相操作箱引入的，而低压侧控制回路断线和低压侧合闸位置也是由三相操作箱引入的。三相操作箱也是一种微机控制装置，其功能很多，用转换开关5QK（LW12-16D）进行操作，同时BHE-375、BHE-385的相应信号接点也引入到三相操作箱内，见图中遥控跳闸、跳闸回路、差动联跳、后备联跳、本体保护联跳等，见图3-23。

引入到BHE-385的信号还有高压侧遥控信号5QK1（⑤⑥）及断路器低气压报警、低气压闭锁和机构未储能信号等。

同样主变微机后备保护装置BHE-375要引入相应的开关量，除了上述外，还有高压侧断路器QF1的挡位信号等。

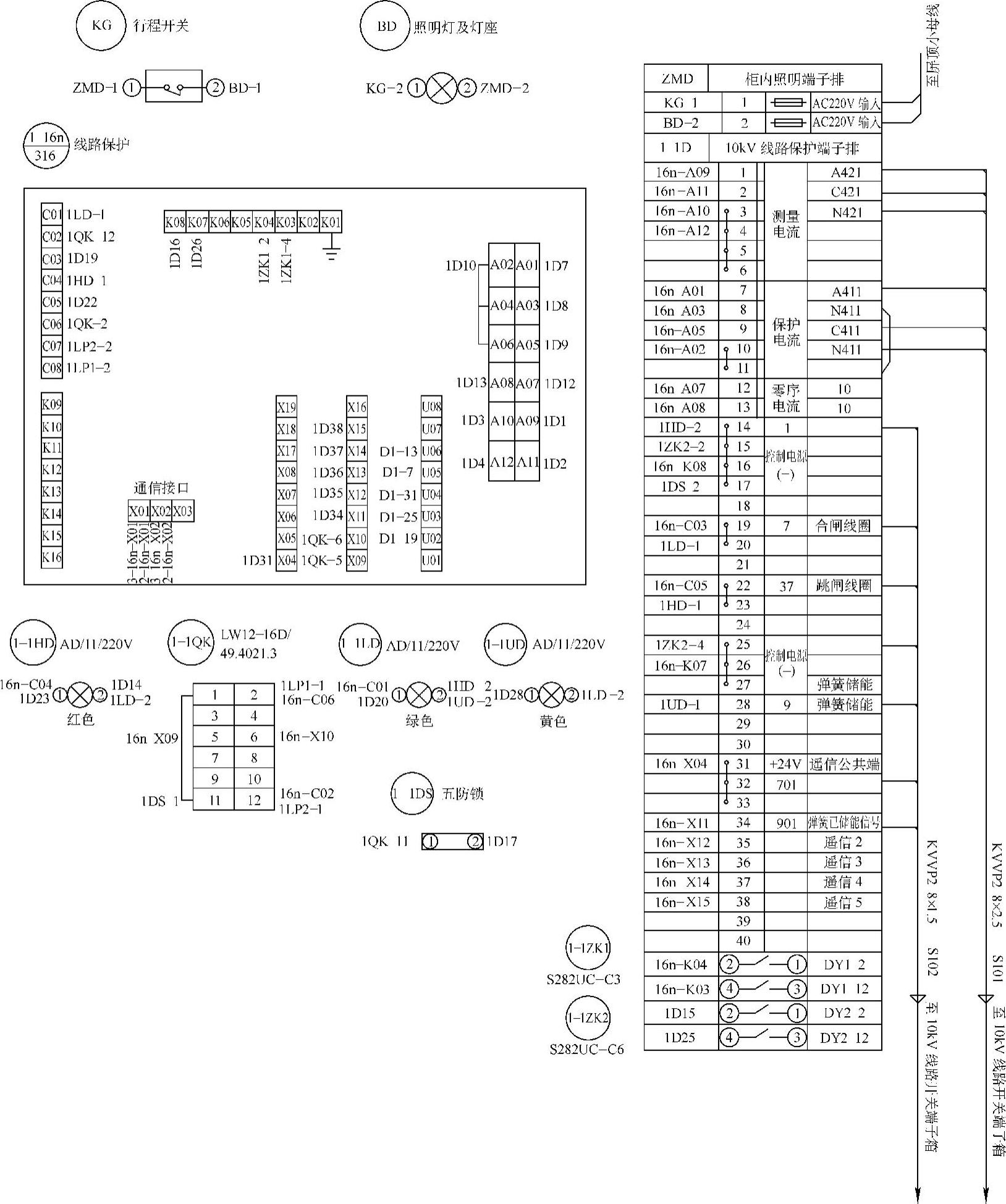

图3-11 10kV线路保护装置端子排接线图

BHE-385、BHE-375、BHE-362的通信接口连接，送入总线。同时，BHE-385、BHE-375、BHE-362与变压器分接开关控制器（见图3-26，该控制器为微机控制装置）连接，可进行遥控调节电压升降和停止。

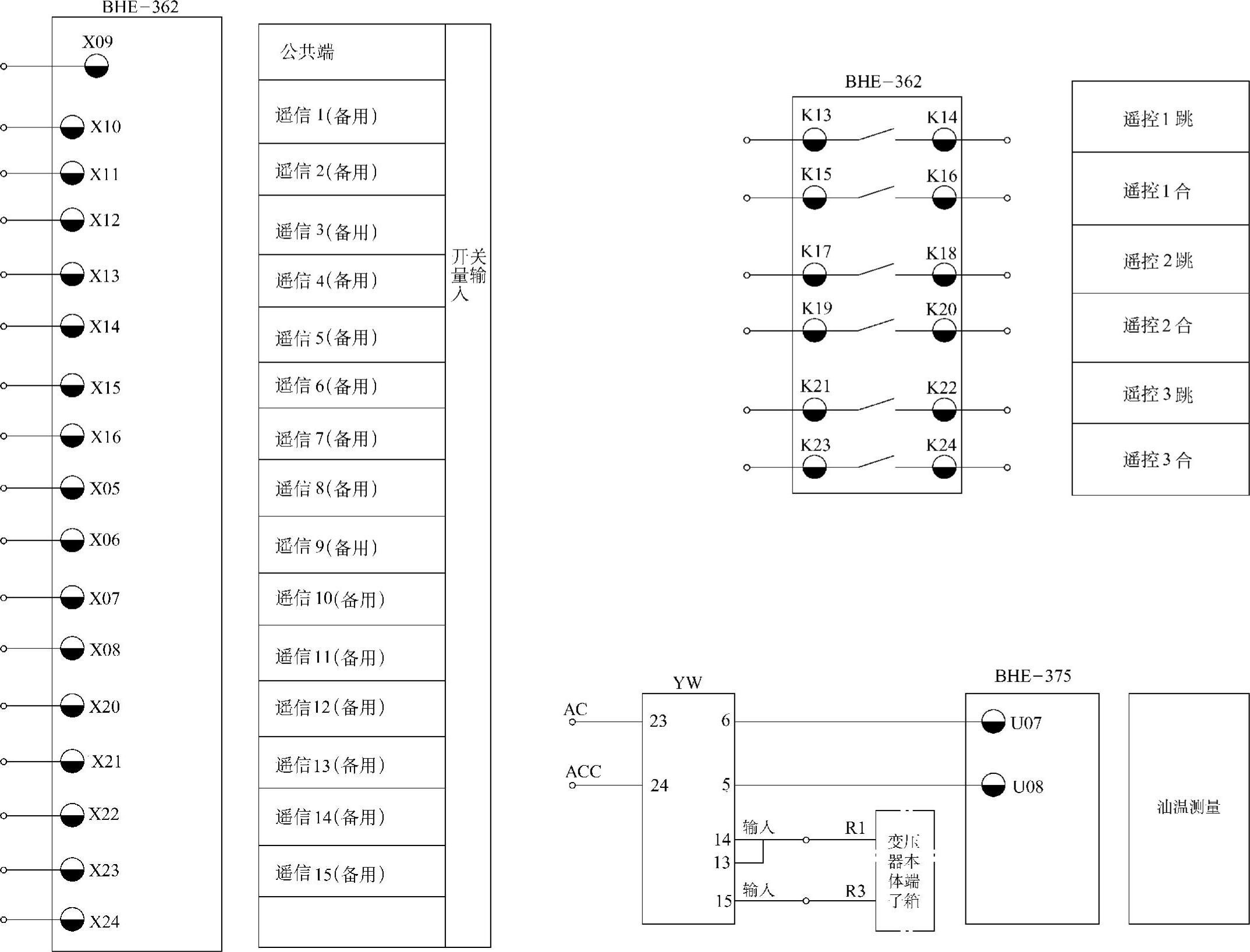

微机综合测控装置BHE-362，在图3-22中对35kV电压、电流的测量是经过小母线35-YM（a、b、c、N）和电流互感器H3LH（a、b、c）引入的，其主变压器公共测控原理见图3-25，BHE-362为主变公共测控提供了遥控遥测的接口。

图3-12 10kV电容器柜端子箱接线图

图3-13 10kV电压互感器接线图

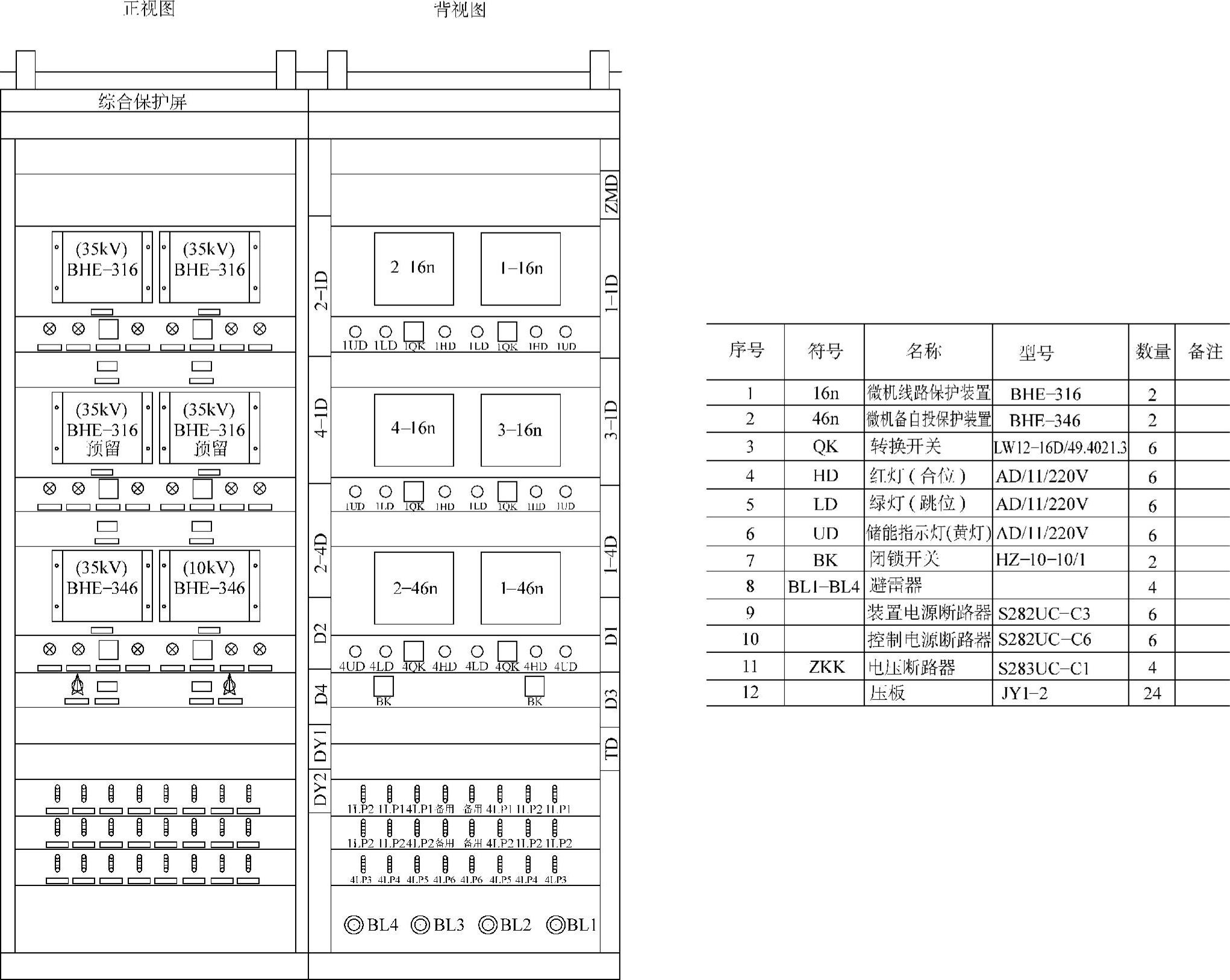

图3-14 35kV综合保护屏屏面布置图

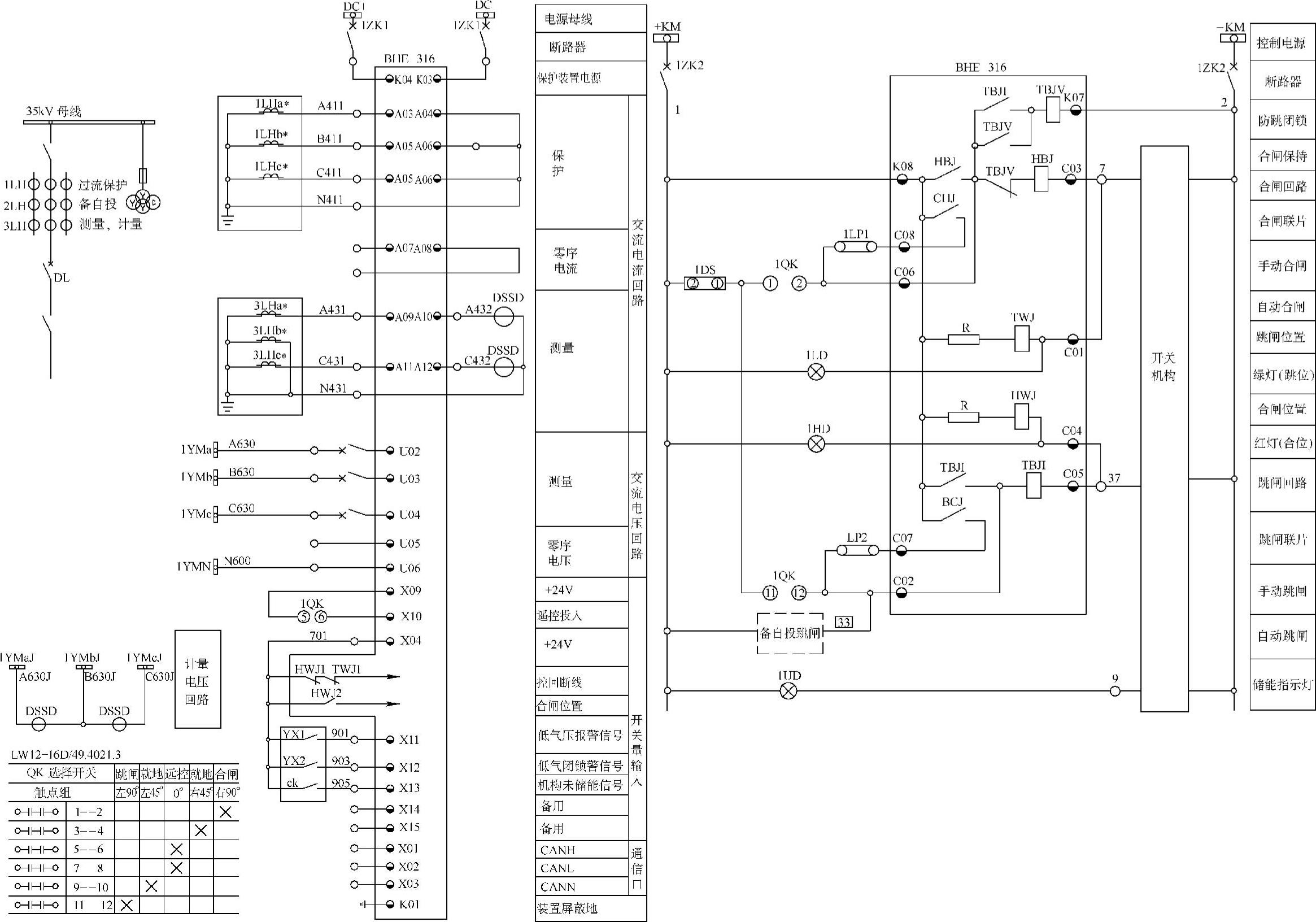

图3-15 35kV进线交流及控制回路图

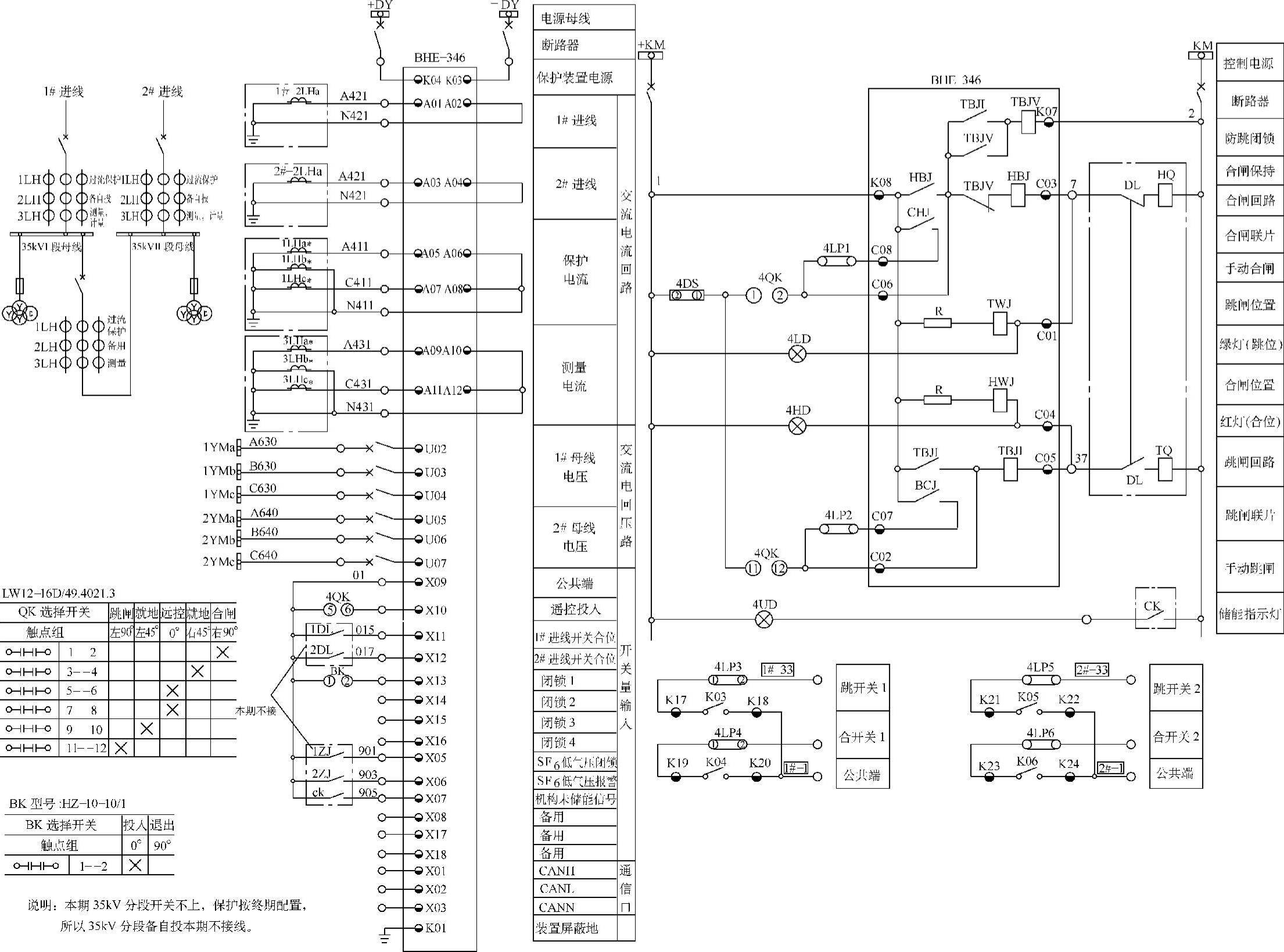

图3-16 35kV母线联络开关自动备投原理接线图

图3-17 10kV母线联络开关自动备投原理接线图

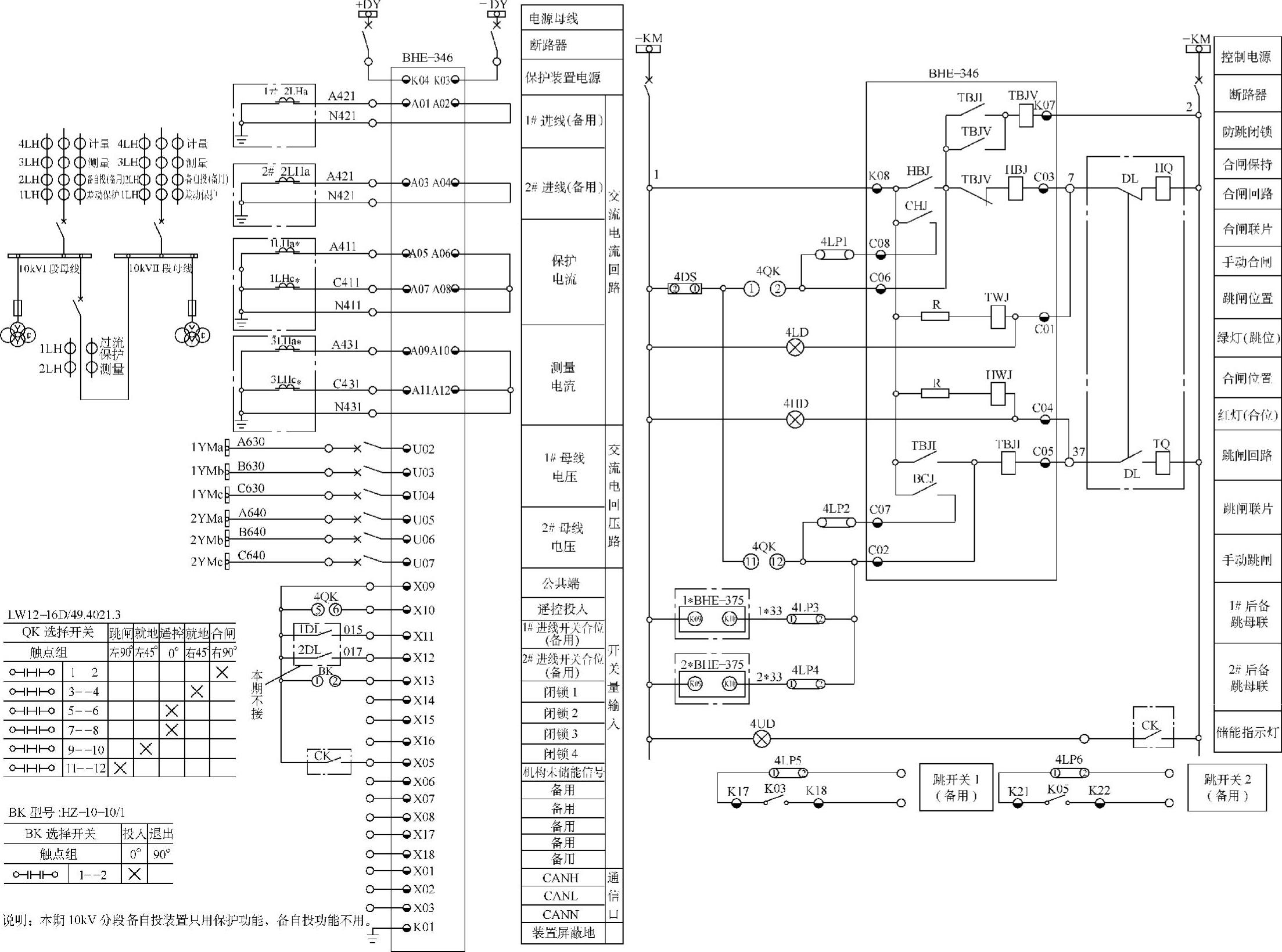

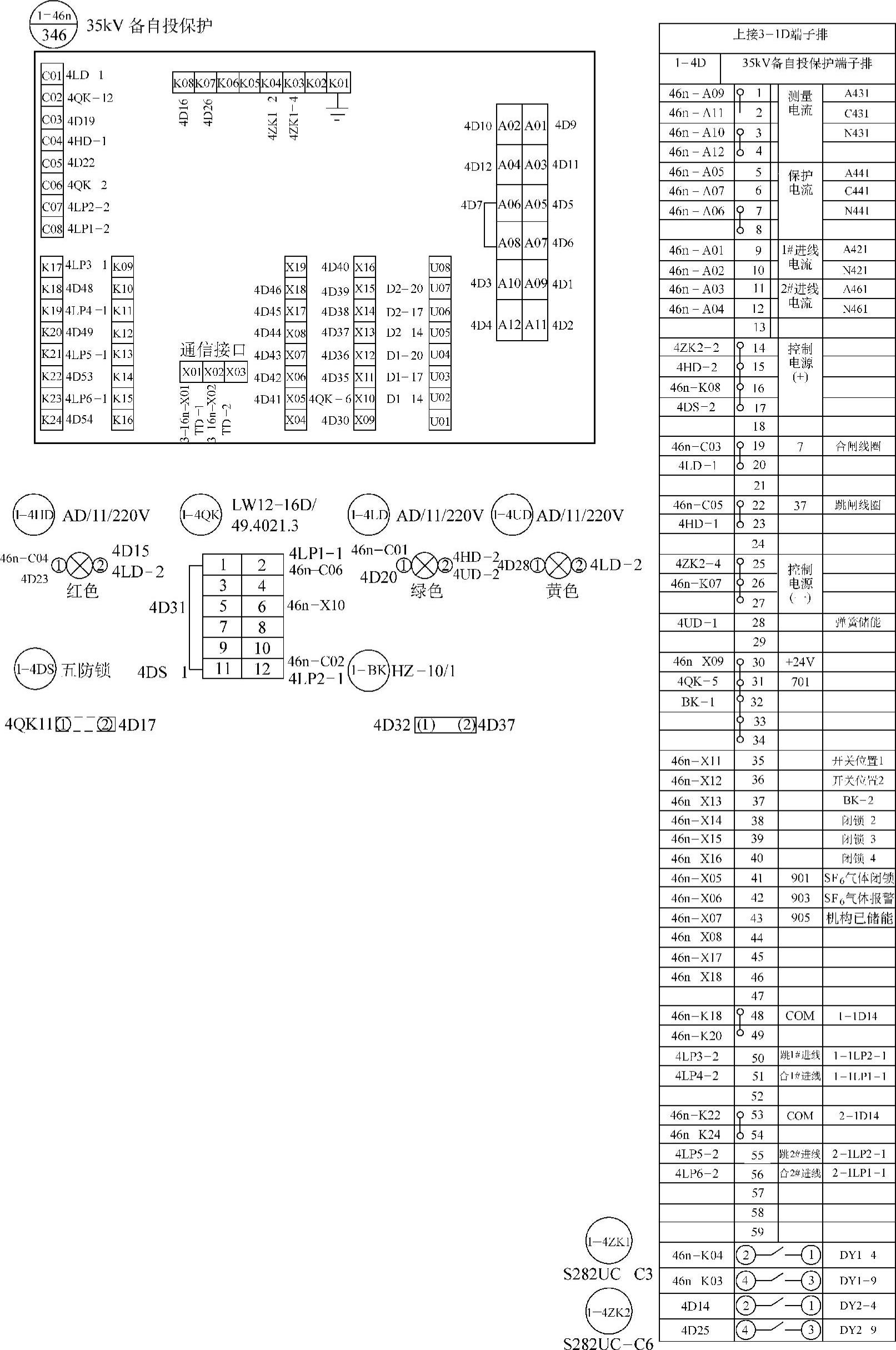

图3-18 35kV母线联络开关自动备投端子排接线图

图3-19 10kV母线联络开关自动备投端子排接线图

图3-20 35kV电压互感器原理接线图

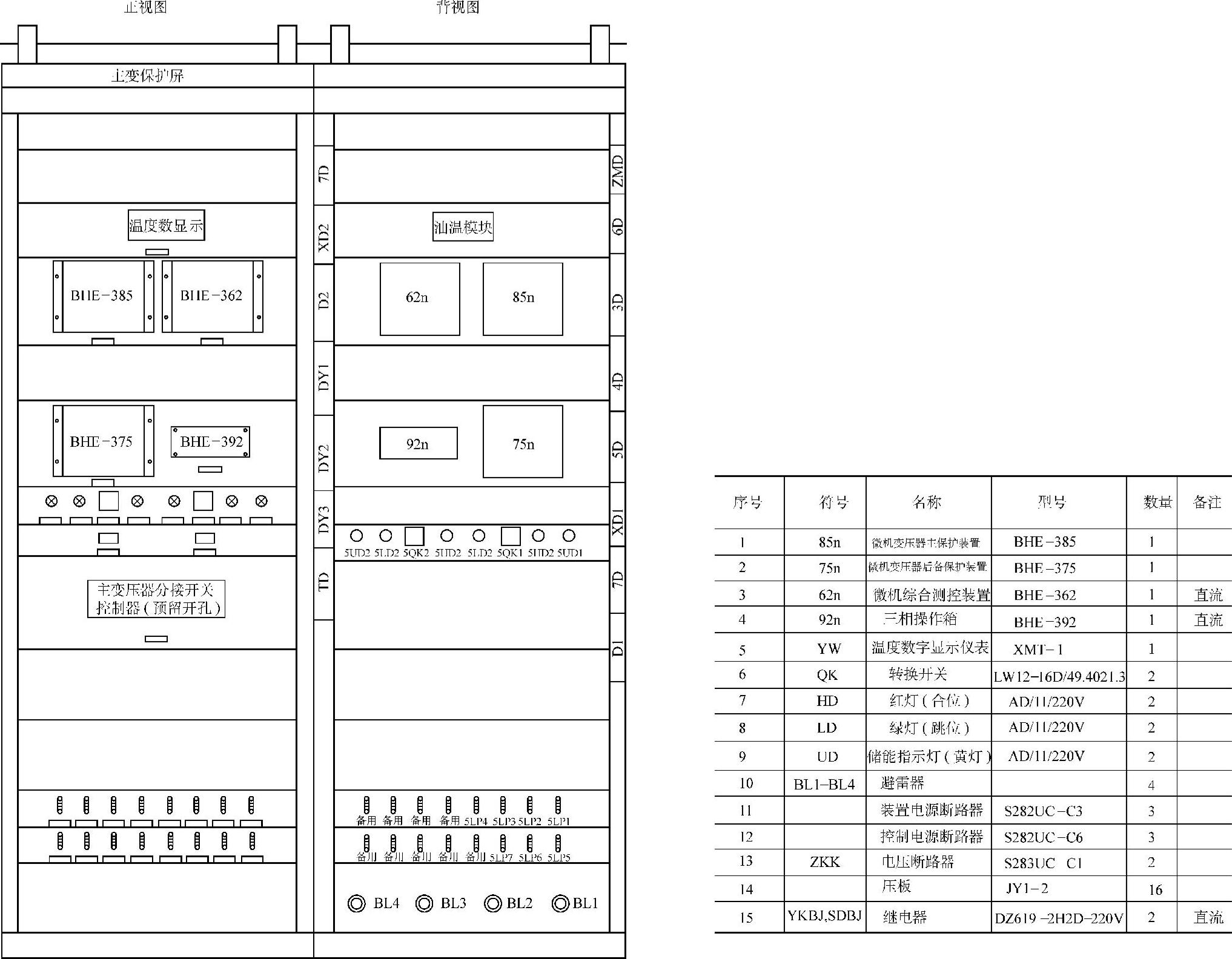

图3-21 主变压器保护屏屏面布置图

图3-22 主变压器继电保护交流回路图

图3-23 主变压器继电保护控制回路原理图

图3-24 主变压器本体保护及信号回路原理图

图3-25 主变压器公共测控原理图

图3-26是变压器分接开关控制器原理接线图，由图可知变压器的电压调节是由微机控制装置自动完成的。实际电压取样后引入到取样电压信号处理单元，经处理后引入CPU。CPU有三种功能，首先是驱动电动机转动，按设定值调节电压；再者就是进行分接位置信号处理；三是通过RS485通信接口，与通信网连接。该装置可进行遥控调节，与主变压器保护接口连接，见图3-24。

为了保持图样的完整性，这里列出差动保护BHE-385、后备保护BHE-375、主变压器测控BHE-362和主变压器操作箱BHE-392的端子定义图，读者可结合前述图样解读，见图3-27～图3-30。

与之配套的图样还有很多，主要有：主变保护端子排接线图；主变保护屏背板装置接线图；主变35kV开关机构原理接线图；主变35kV侧开关端子箱接线图；主变10kV侧开关机构原理接线图；主变10kV侧开关端子箱接线图；主变35kV开关机构端子排接线图；主变保护屏小母线布置图；主变电能表屏屏面布置图；主变电能表屏端子排接线图；主变本体端子箱端子排接线图等。

这里列出主变保护端子排接线图、主变压器保护屏背板装置接线图，见图3-31～图3-34，供读者解读图3-22～图3-25时进行参考。
