【摘要】：这些图与继电器继保线路已有很大不同，但可以看出微机继电保护装置代替了复杂的继电器二次回路。图3-2 10kV配电系统保护及测量配置一览图图3-3 10kV配电系统交流控制及微机保护回路接线图图3-4 10kV开关柜端子板及微机保护装置端子板接线图注:1．端子排中标号n××为CsL—216A端子号:d××为开关柜端子号。

该所10kV线路保护屏屏面布置图见图3-7，10kV电能表屏屏面布置及端子接线图见图3-8，10kV线路保护原理图见图3-9，10kV电容器原理接线图见图3-10。这些图与继电器继保线路已有很大不同，但可以看出微机继电保护装置代替了复杂的继电器二次回路。

由图3-9a可以看出，主回路设置与前述相同，设置了三组电流互感器，1LH保护，2LH测量，3LH计量。1LH的二次侧引入到BHE-316的A01、A05端（，微机保护装置的接线端子）；2HL的二次侧分别引入到BHE-36的A09、A11端；电压小母线1YM分别引入到BHF-36的U02、U03、U04端。同时电能表DSSD的电压线圈并联在小母线上；3HL的二次侧串联在电能表的电流线圈上。

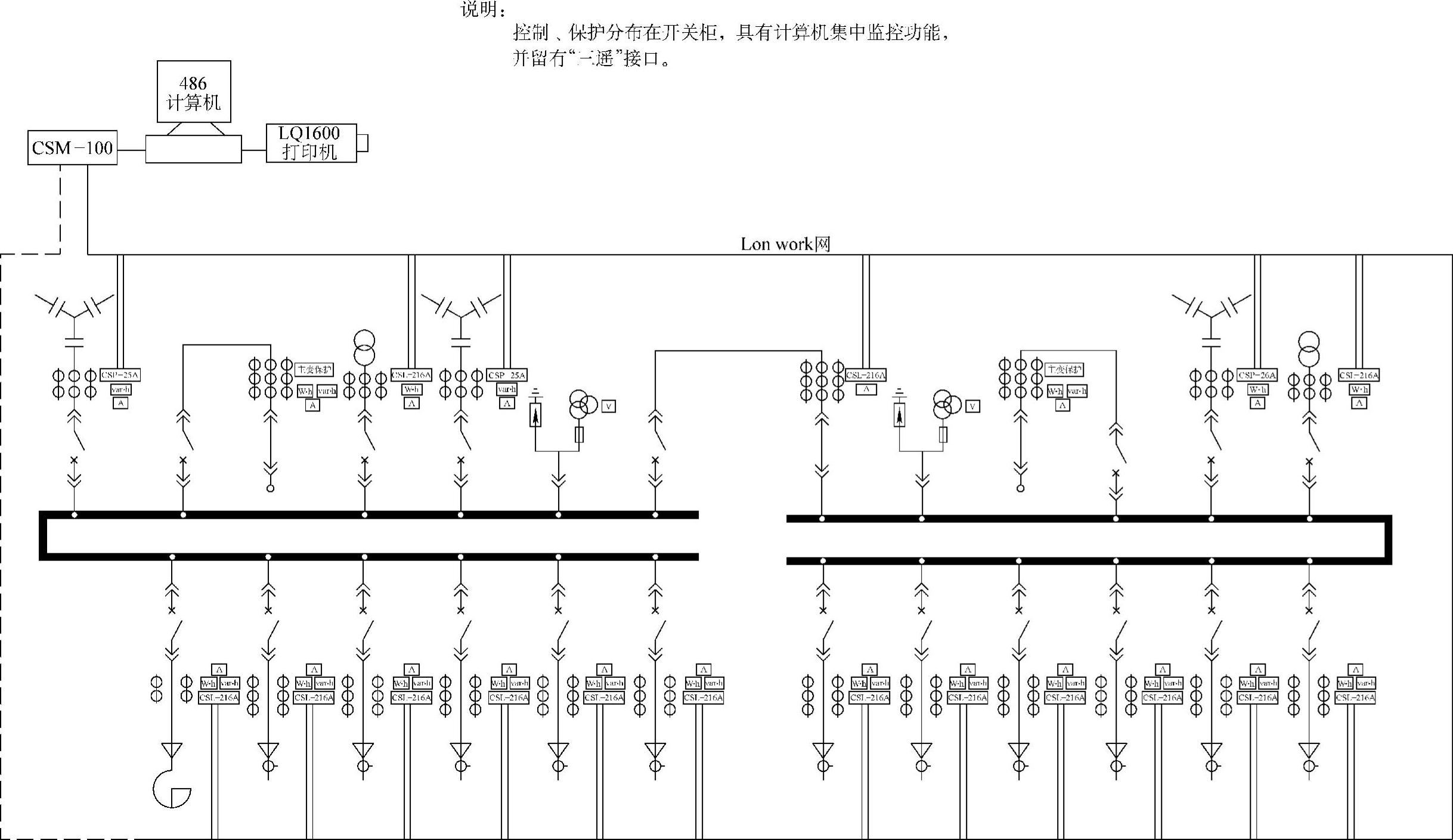

图3-2 10kV配电系统保护及测量配置一览图

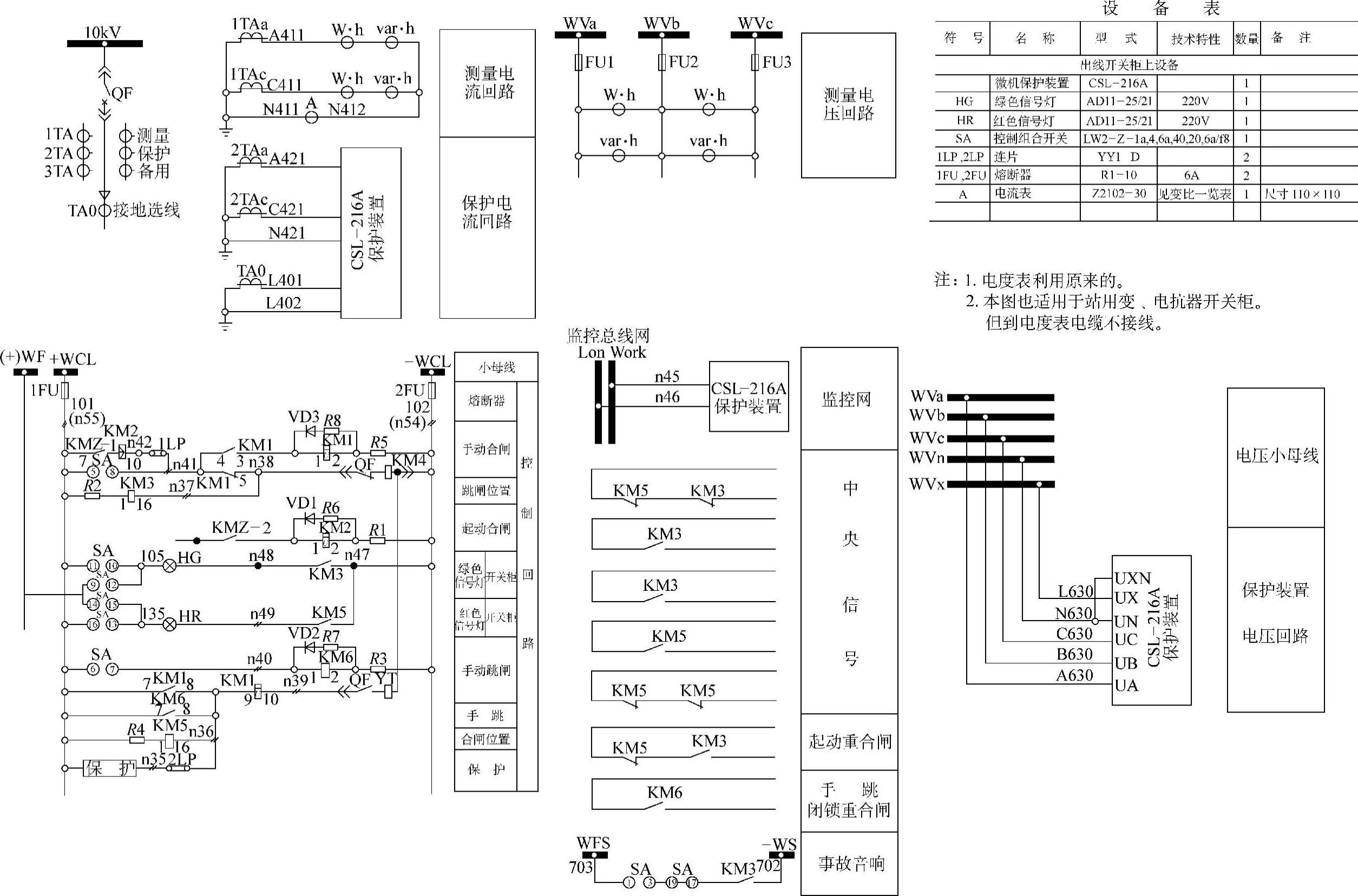

图3-3 10kV配电系统交流控制及微机保护回路接线图

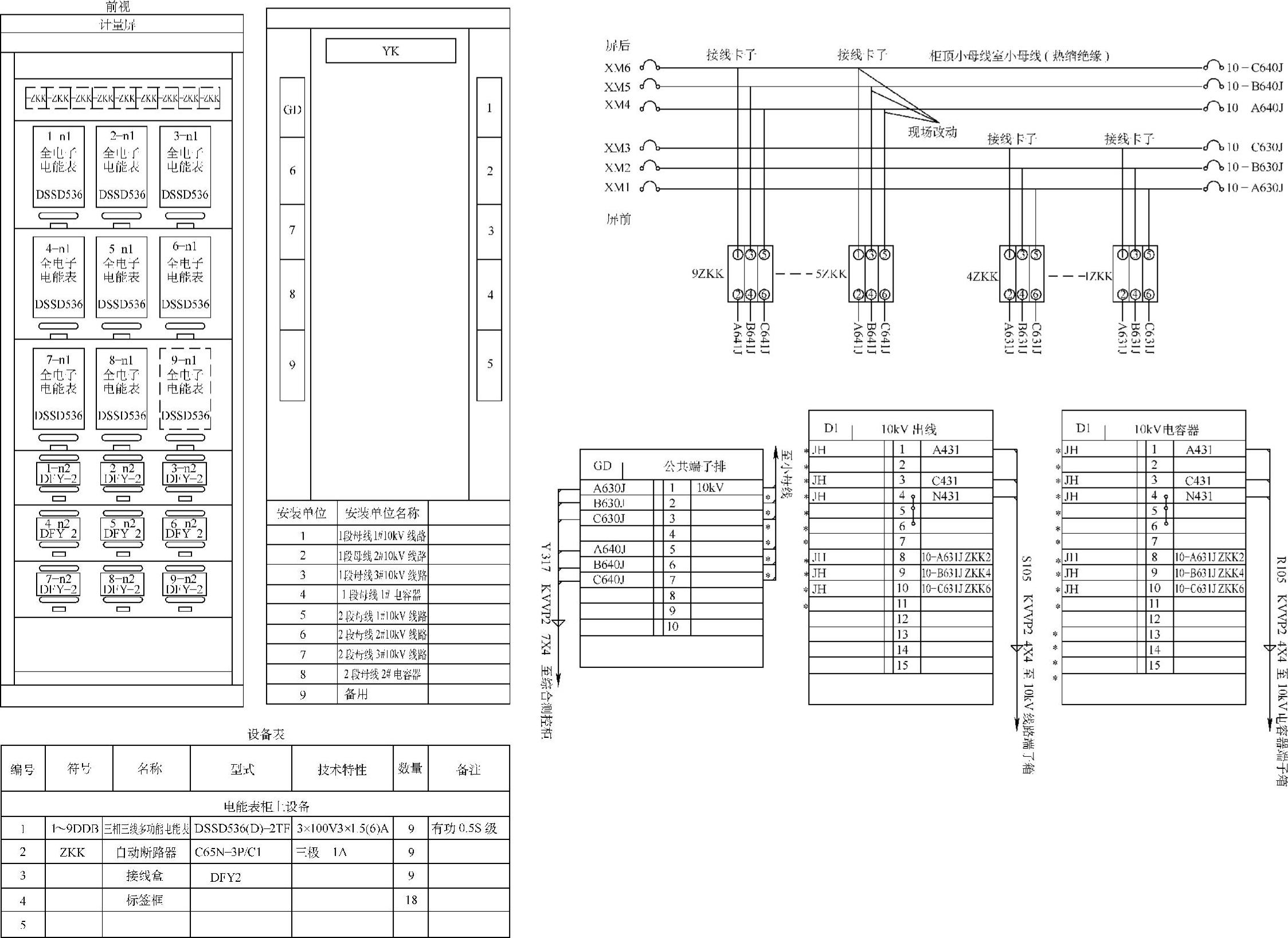

图3-4 10kV开关柜端子板及微机保护装置端子板接线图

注:1．端子排中标号n××为CsL—216A端子号:d××为开关柜端子号。2．本图也适用于站用变开关柜。

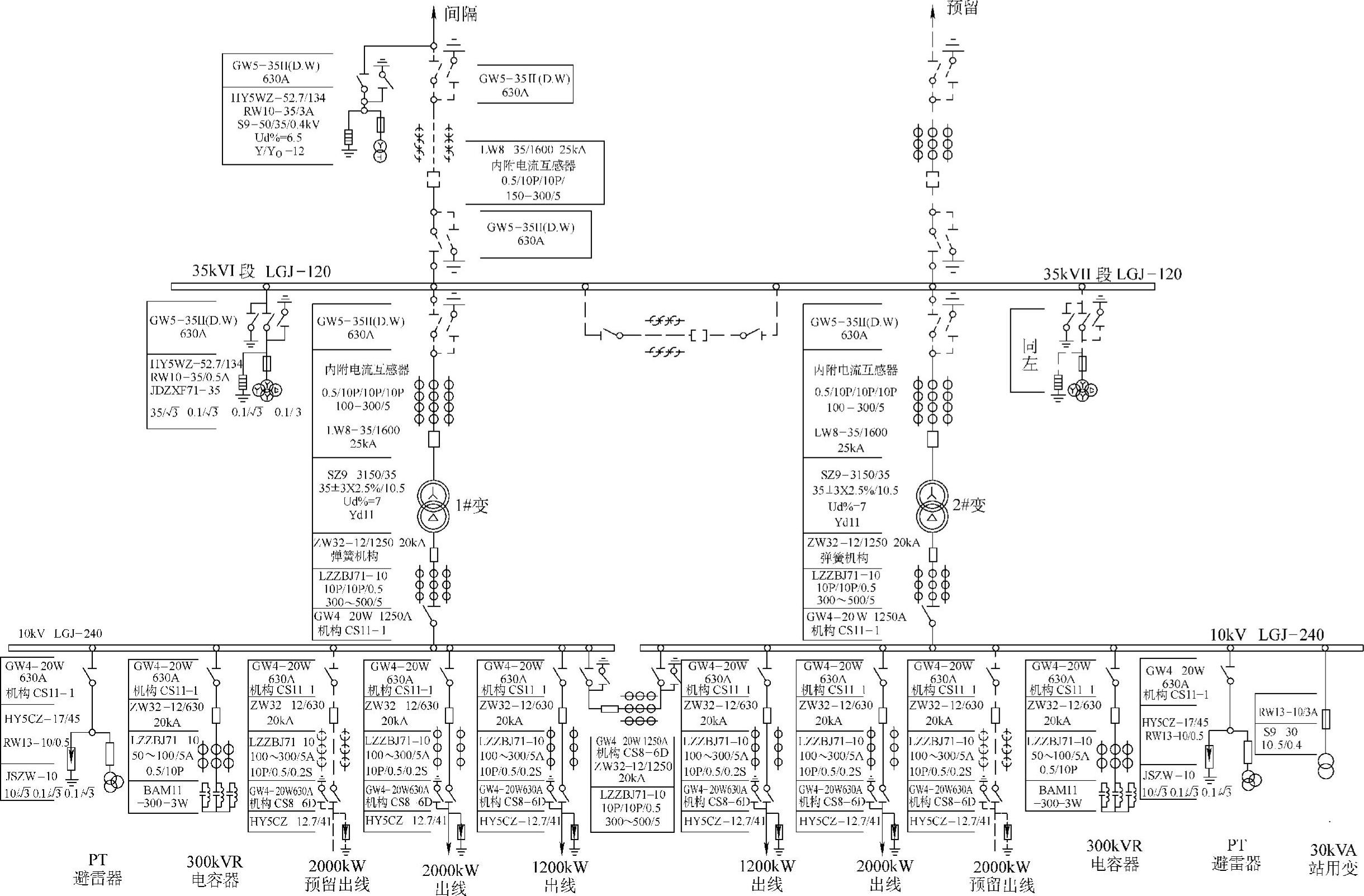

图3-5 某35/10kV变电所电气主接线图

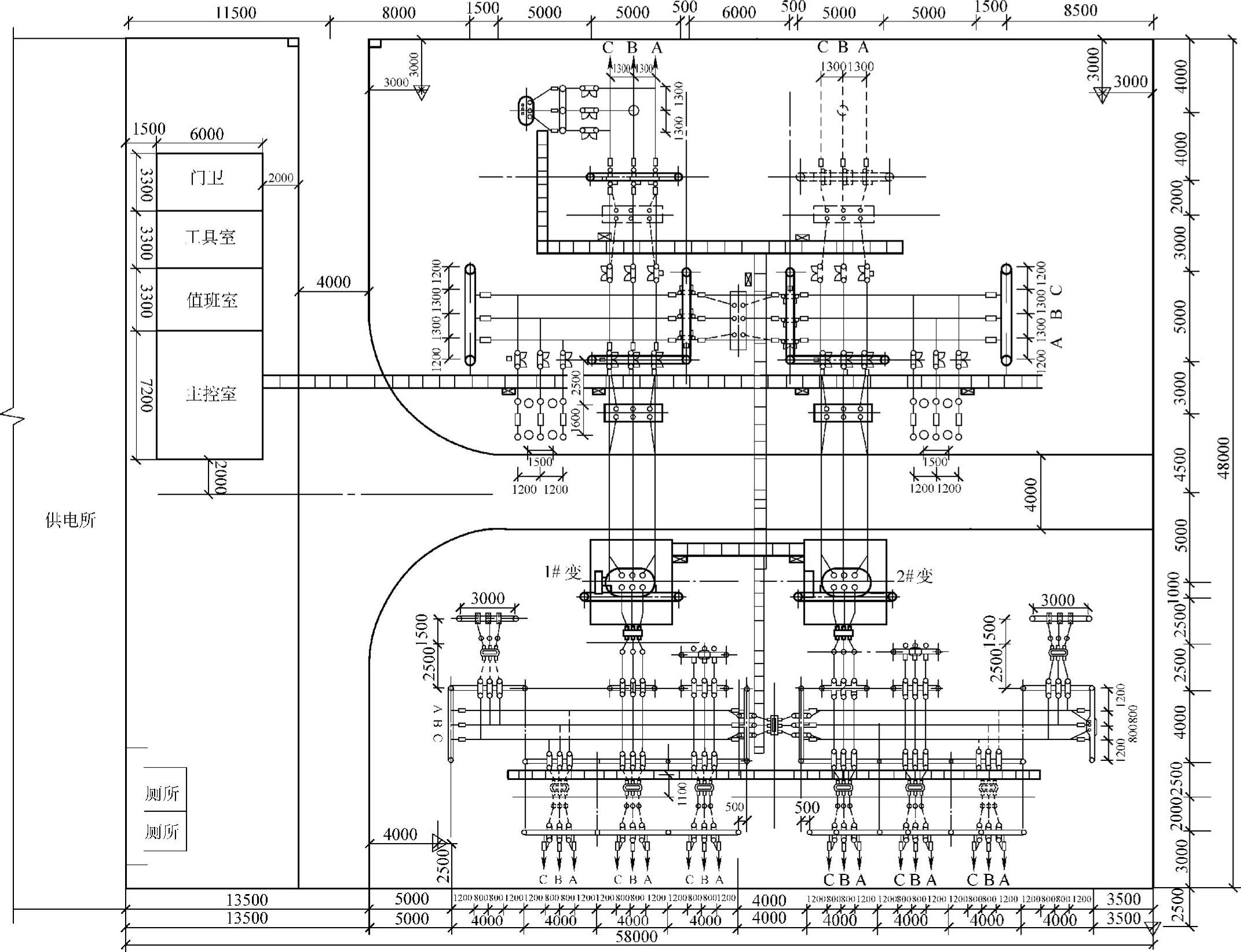

图3-6 某35/10kV变电所电气总平面图

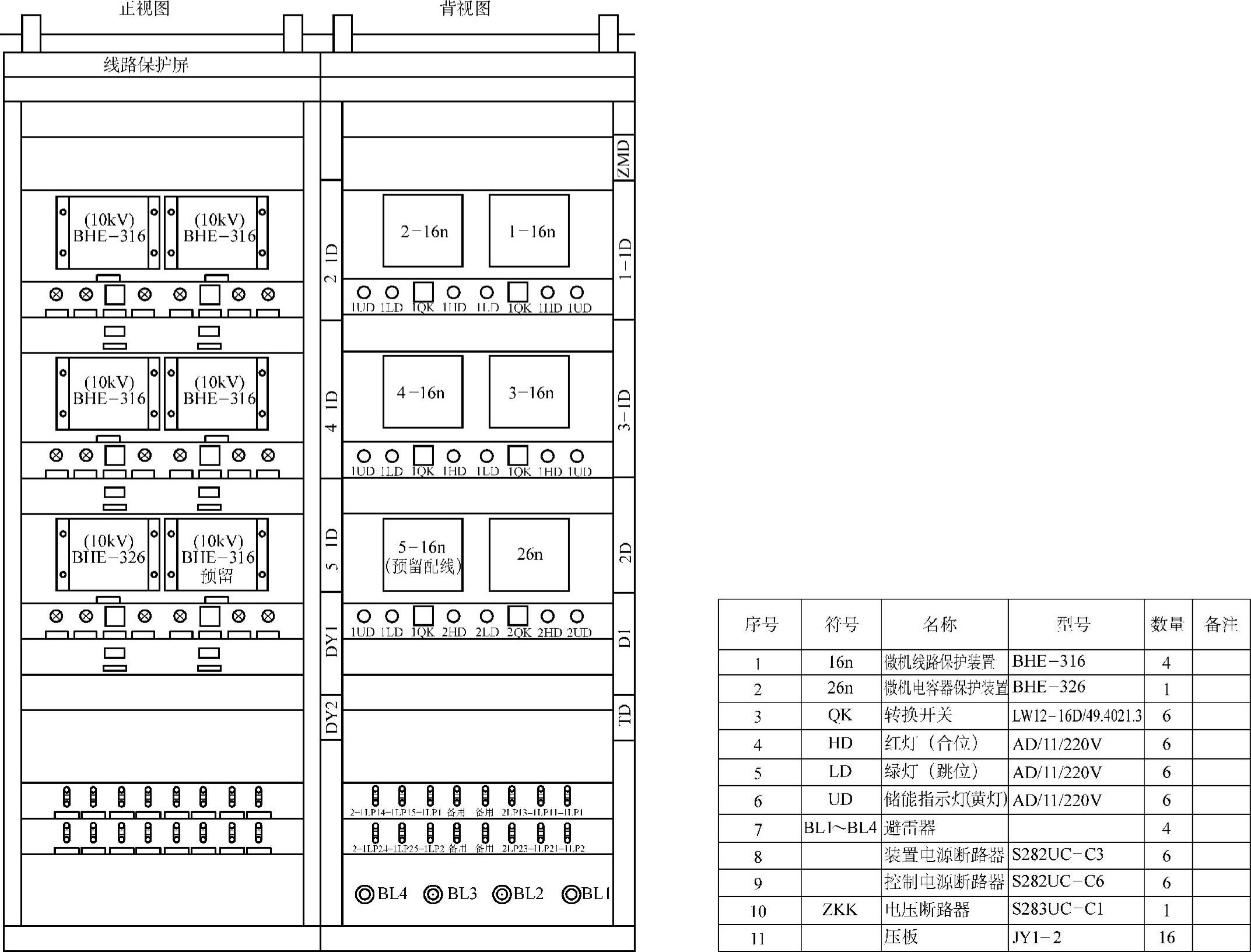

图3-7 10kV线路保护屏屏面布置图

图3-8 10kV电能表屏屏面布置图

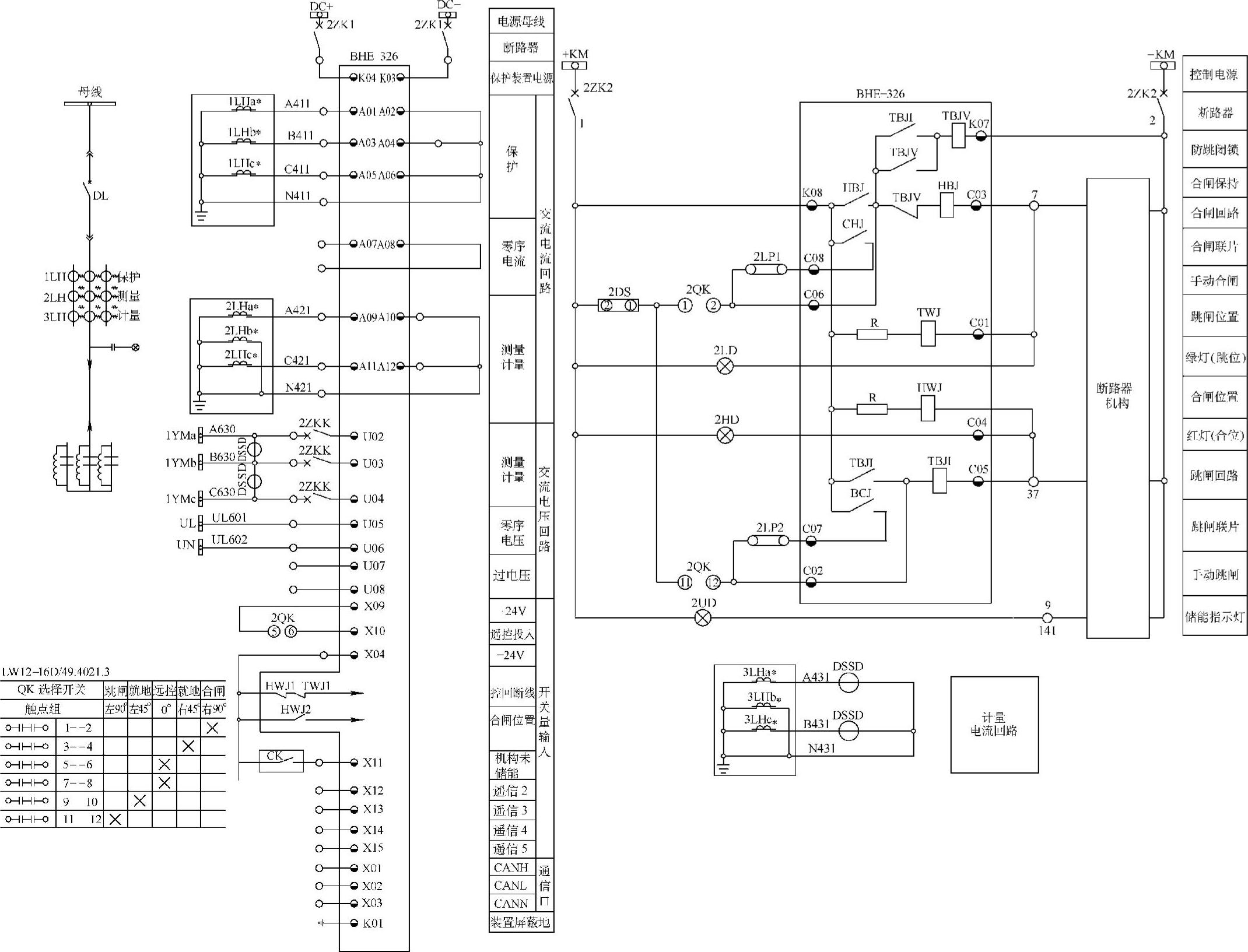

图3-9 10kV线路保护原理图

图3-10 10kV电容器原理接线图

BHE-316使用直流电源，分别接在K04、K03上。从以上分析可以看出电流互感器与装置接线和继电器保护基本相同。

图3-9b是线路主断路器的操作保护回路，同样也使用了转换开关QK，QK（1-2）手动合闸，QK（11-12）手动跳闸，QK（5-6）远控接入并接在BHE-316的X09、X10端子上，同样可以看出这与继电器保护基本相同。

不同的是接入保护回路引入了BHE-316，代替了复杂的继电器二次回路。图3-9中粗黑线框起来的部分示意地画出了内部结构，但这是模拟的，它的动作是按设定的程序进行的，它只接收电流互感器的电流信号，线路发生短路、过载便自动跳闸。

同时BHE-316有开关量输入接口、通信接口，可以与系统连接或遥控。图3-10与图3-9结构基本相同，请读者自行分析。

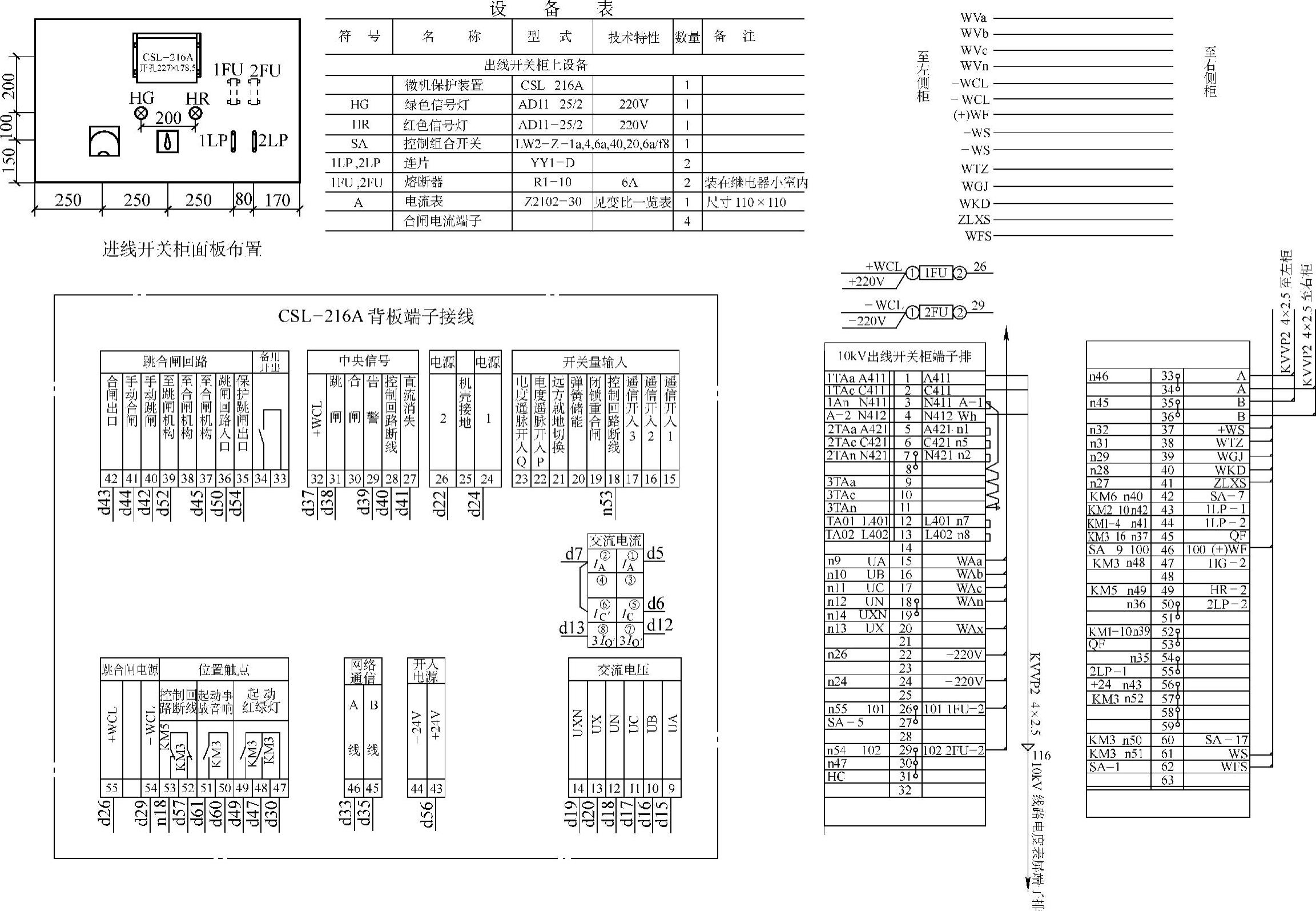

图3-11是10kV线路保护装置端子排接线图，图3-12是10kV电容器柜端子箱接线图，读者可与前述接线图比较。图3-13是10kV电压互感器接线图。
