这里以四方公司生产的CSL-2□A型和CSP-2□A微机保护装置用于10kV配电装置的保护为例,讲述该系统读图的方法及其功能作用。
CSL-216A型微机保护装置,具有三段式相间电流、电压保护及三相一次重合闸及分布式单相接地故障选线、低频减载功能,并备有遥控、遥测、遥信接口。
CSP-25A和CSP-26A型微机保护装置,具有两段相间过流保护、电流闭锁、失压保护、过压保护及不平衡电压保护(25A型)、不平衡电流(26A型)保护,同时具有遥控、遥测、遥信接口。
该保护装置在原开关柜上并联且接在总线网上,通过总线网往该装置上送有关运行状态及数据,从而在主控室实现集中监控,事故信号和预告信号一方面通过装置本身报警,另一方面通过中央信号装置报警。
该保护装置及其技术仍在发展之中,同时也存在着一些缺陷,如抗低温问题。这需要制造厂商及有关设计、制造、运行人员总结经验,不断完善产品的性能,提高产品的质量及抗干扰能力,使微机保护装置进入良好发展状态,保证变配供电系统稳定安全运行。
微机保护装置在变电所二次回路中图样很多,这里仅以10kV为例进行说明。

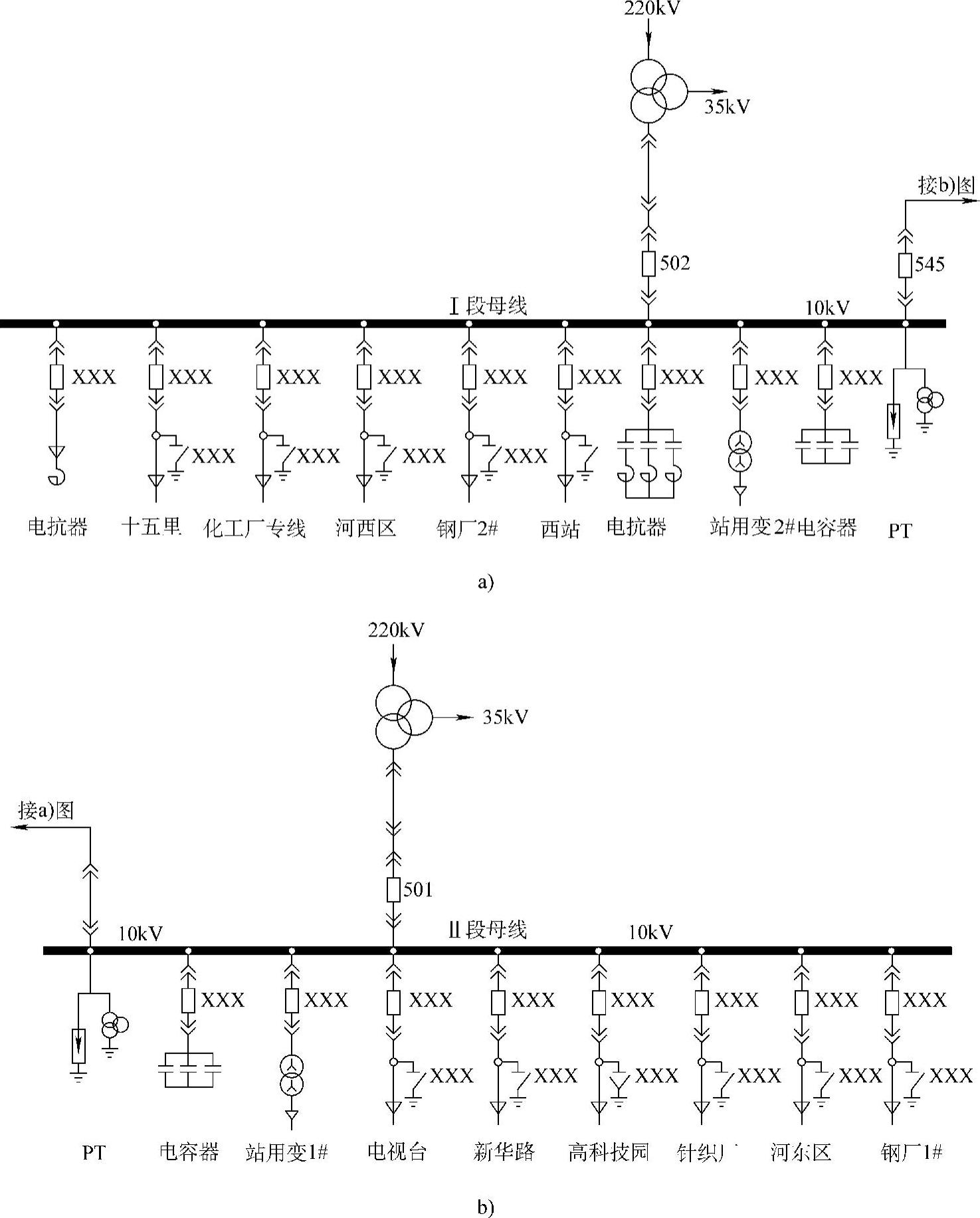

1.图3-1是某变电所10kV配电系统图,该图与前述高压配电系统图基本相同,所不同的是该系统采用的主变压器是三线圈电力变压器,其中110kV为进线,35kV为第一出线,是供距离变电所较远的公共变电所(35/10kV)及35kV用户的;10kV为第二出线,是供距离变电所较近的公共变电所(10/0.4kV)及10kV用户的。该图也常用于集中监控调度画面模拟图,并用监视器显示,供运行人员监控。
图3-1 某变电所10kV配电系统图(模拟板图)
a)Ⅰ段母线 b)Ⅱ段母线
2.图3-2是图3-1配电系统保护测量配置一览图,该图可表达以下内容。
(1)两路电容器回路采用CSP-25A微机保护装置,一路电容器回路采用CSP-26A微机保护装置。
(2)两台主变压器的10kV出线采用纵联差动保护。
(3)两台站用变压器采用CSL-216A微机保护装置。
(4)两段10kV母线的联络开关回路采用CSL-216A微机保护装置。
(5)一路电抗器回路采用CSL-216A微机保护装置。
(6)10kV母线送出的11个用电回路均采用CSL-216A微机保护装置。
(7)所有微机保护装置的网络通信信号均引入Lon Work(监控总线网)并送至计算机中心且为闭环监控或调度。
3.图3-3是该10kV配电系统交流控制及微机保护回路的接线图,图中所示以下内容。
(1)主回路采用断路器控制,并设有测量用、保护用、接地选线用和备用四组电流互感器,作为检测电流信号用。
(2)电流回路中,测量电流回路与前述相同,而保护电流回路则将电流互感器的电流信号送到CSL-216A型微机保护装置的相应端子上。
(3)电压回路中,测量电压回路与前述相同,而电压保护回路则将电压小母线的电压信号送到CSL-216A微机保护装置的相应端子上。
(4)断路器的控制线路与前述相同,所不同的是跳闸回路的跳闸信号是由微机保护装置提供的,见图中n35#-n55#接点。
有关微机保护装置端子板接线图见图3-4。
4.图3-4是10kV开关柜端子板及微机保护装置端子板接线图,图中有三种标号:
(1)n××为CSL-216A端子号;
(2)d××为10kV开关柜端子号;
(3)控制回路中接点的编号,如A411、101、102等。
读图时除注意编号外,还应注意CSL-216A端子上的文字标注,这对看懂图3-3有很大益处,在读图时应一一对照,并且能熟悉CSL-216A的功能。
这里我们仅用10kV微机保护装置简单地说明了微机在供配电系统中应用的一个侧面,其实微机在电力系统中的应用是一专门的学科,内容很多且很复杂,有些内容已超出了本书的范围,限于篇幅的关系,其他有关内容请读者参阅计算机技术在电力系统中应用的其他专著。
