ACS5000变频器各项参数见表2-22～表2-24。

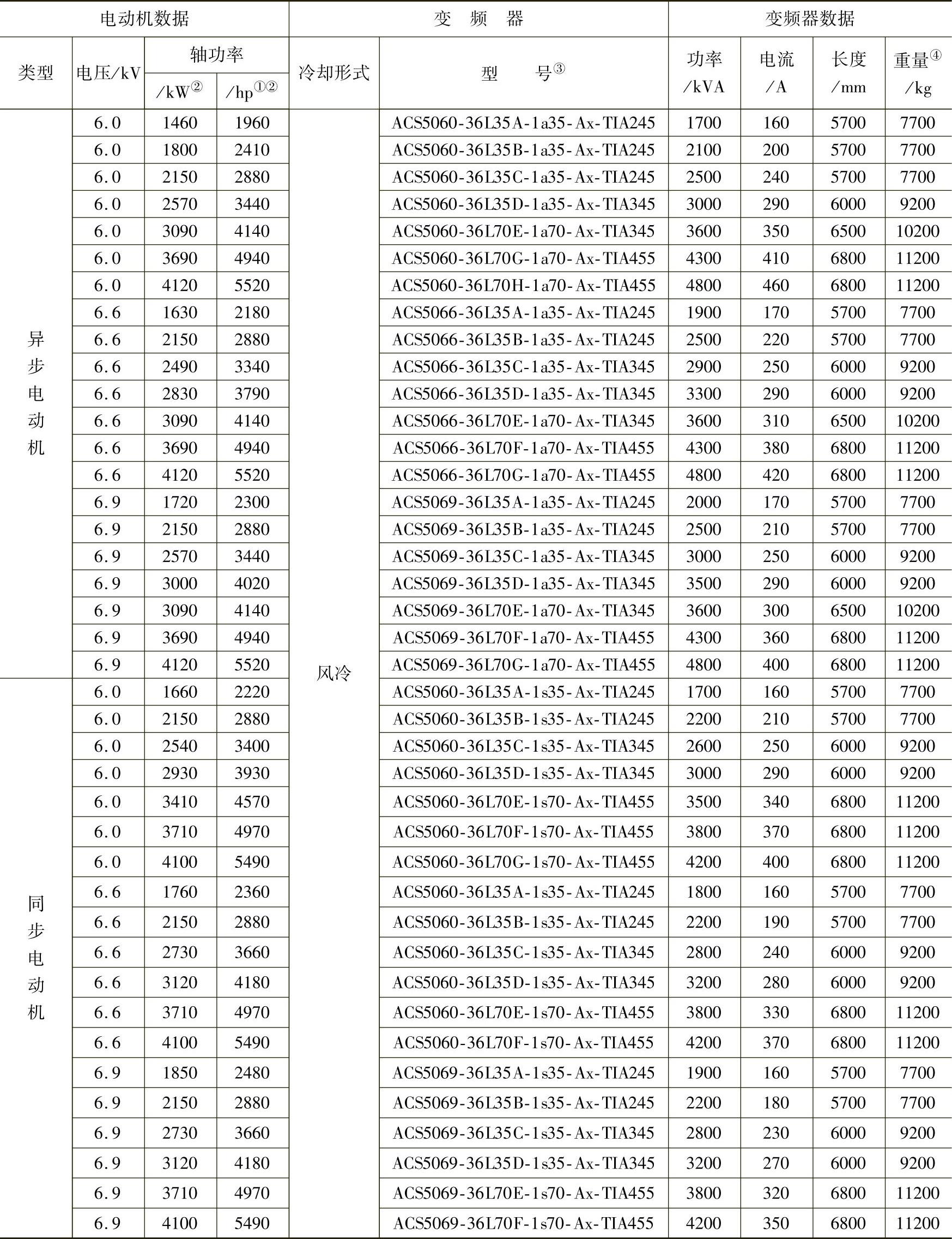

表2-22 集成变压器的ACS5000变频器参数表

①1hp＝745.700W。

②指示信息：异步电动机效率为97.5％，功率因数0.88；同步电动机效率为97.5％，功率因数1.0。

③“x”指示已安装逆变器冷却风机的数量。

④重量指示为近似值；按无励磁单元（用于同步电动机）列出。

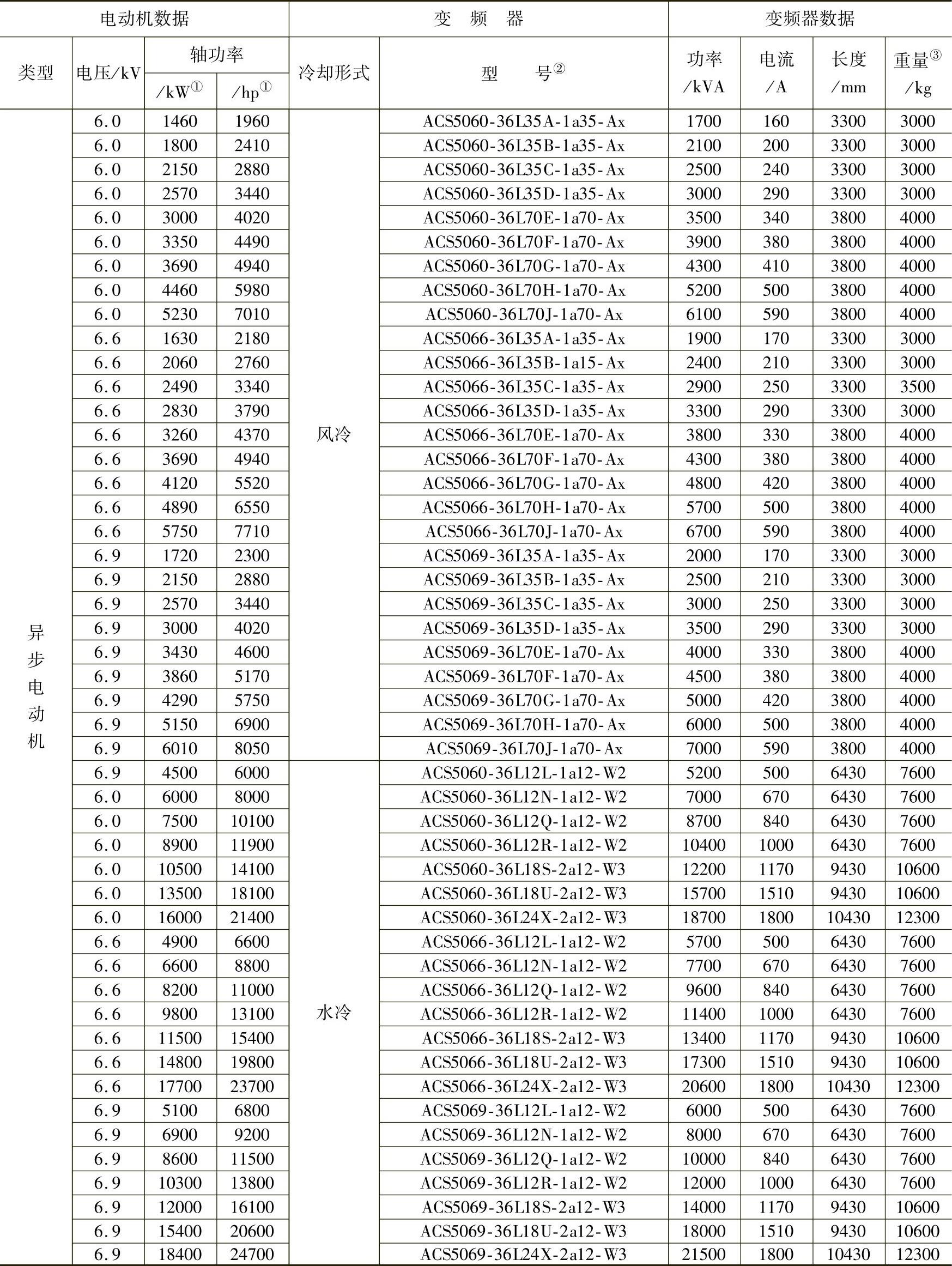

表2-23 用于异步电动机的ACS5000变频器参数表（外置变压器）

①指示信息：异步电动机效率为97.5％，功率因数0.88；同步电动机效率为97.5％，功率因数1.0。

②“x”指示已安装逆变器冷却风机的数量。

③重量指示为近似值；按无励磁单元（用于同步电动机）列出。

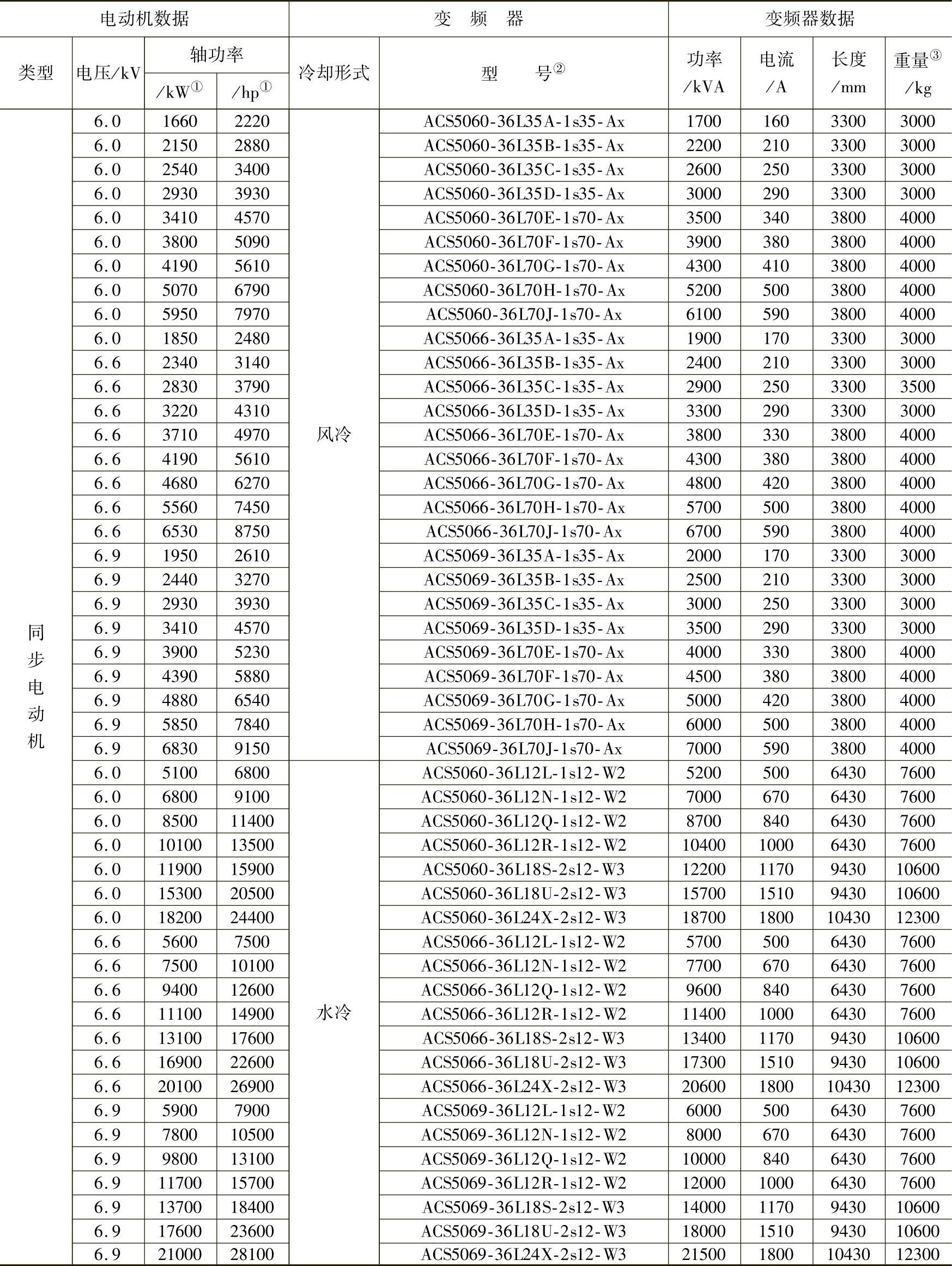

表2-24 用于同步电动机的ACS5000变频器参数表（外置变压器）

①指示信息：异步电动机效率为97.5％，功率因数0.88；同步电动机效率为97.5％，功率因数1.0。

②“x”指示已安装逆变器冷却风机的数量。

③重量指示为近似值；按无励磁单元（用于同步电动机）列出。

1.功能参数

特殊功能包括：

1）电动机辨识

基于电动机铭牌上的数据，ACS5000内部DTC电动机模型的所有参数将自动计算。此程序通常在调试时只需运行一次。然而，如果需要（例如，ACS5000变频器驱动其他的电动机），可以随时进行电动机辨识运行。

2）主电源失电跨越

当输入主电源丢失时，ACS5000利用旋转的电动机和负载的动能继续维持运行，但没有转矩输出。只要电动机在旋转并向ACS5000提供足够的能量，ACS5000就可以保持正常运行。当供电恢复后，电动机自动地加速至原来设定的速度值并恢复到正常工作状态。根据负载惯性，失电跨越的时间最长可达5s。

3）磁通优化

当电动机负载未饱和时，ACS5000自动优化电动机磁通，降低总体能耗和电动机噪声。依据负载转矩和速度，总体效率（变频器和电动机）可以提高1％～10％。

4）跟踪起动

处在惯性旋转状态的电动机可以切至ACS5000的输出侧。ACS5000自动检测电动机的运行状态并重新起动电动机。

5）临界转速

当电动机在调速过程中需要避开某些电动机速度或速度带时，例如机械振动问题，可采用临界转速功能。ACS500最多可以设置5组不同的在运行过程中需要跨越的速度或速度带。

2.保护功能

ACS5000提供完善的保护功能，包括：

1）整流桥短路；

2）充电故障；

3）电源缺相；

4）过电流；

5）逆变器短路；

6）接地故障；

7）通信故障；

8）测量信号丢失；

9）冷却回路检测；

10）电动机绕组温度；

11）电动机堵转；

12）电动机欠载；

13）电动机超速；

14）欠电压；

15）电动机断相；

16）过载；

17）过电压；

18）电池检测。

3.接线方式

这里仅以一台ACS5000控制两台高压电动机的接线方式加以说明，见图2-59。

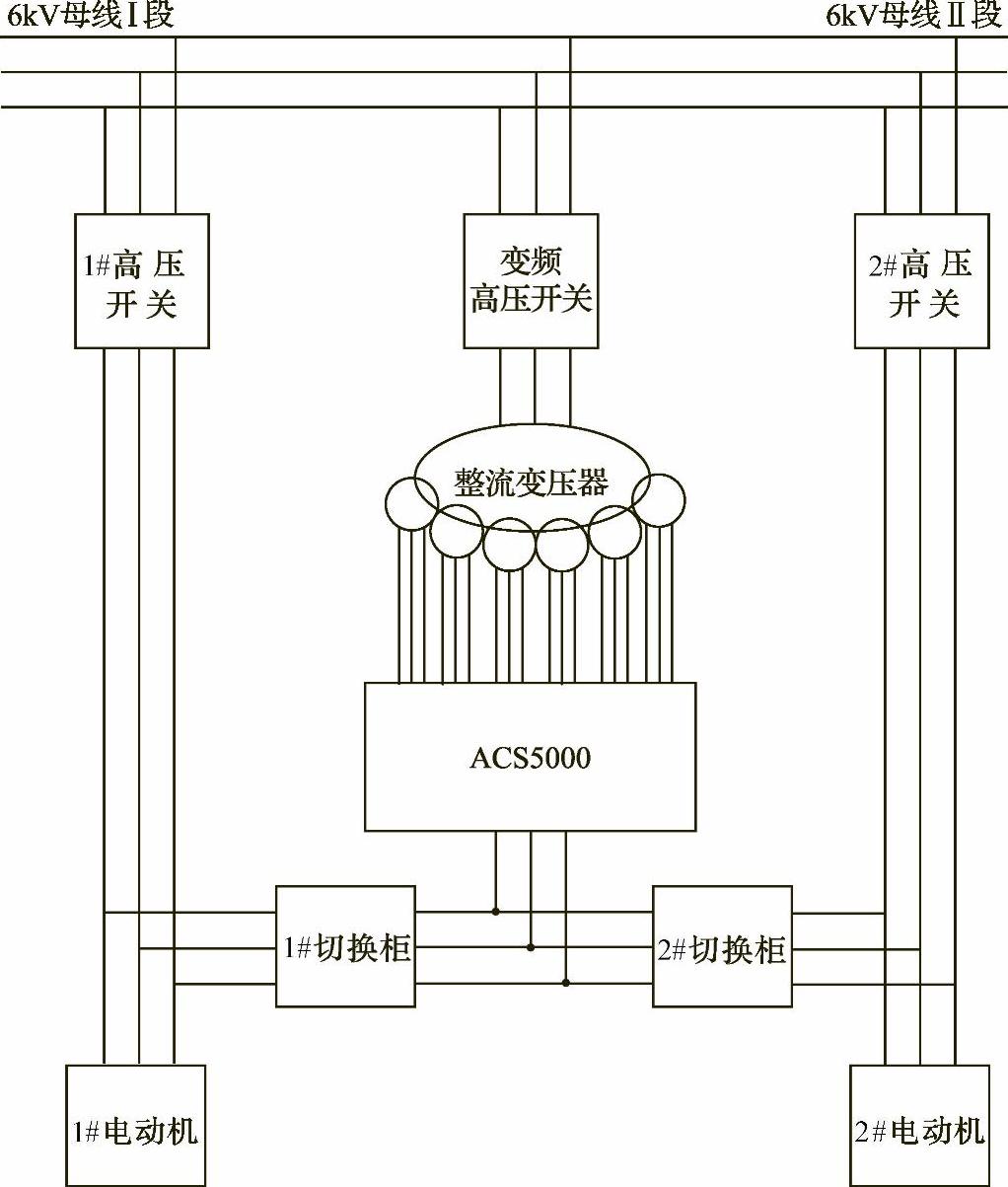

图2-59 一台ACS5000控制两台高压电动机接线主回路

由图可知，正常运行时，如1＃电动机运行在变频调速状态下，电源电压通过变频高压开关至变频器，然后通过1＃切换柜变频开关输出至1＃电动机。此时2＃电动机处于备用状态。当需要定期切换至2＃电动机运行时，需按下列顺序进行操作：

1）闭合2＃高压开关柜，1＃电动机工频运行正常后进行下一步操作。

2）将1＃电动机由变频运行切换到工频运行。

3）将2＃电动机由工频运行切换到变频运行。

4）断开1＃电动机工频开关，1＃电动机停止，1＃电动机运行。
