电动机软起动技术：电压控制与预热

2023-06-29 理论教育版权反馈

【摘要】：电压控制软起动电动机的起动加速按照电压斜坡进行控制，对于多个电动机并接在一个起动器上或者电动机功率相对于起动器额定值非常小的情况下，应使用电压控制软起动。带电压提升的软起动可以在运行命令开始时，施加一个可调整的电压，使电动机在起动开始阶段以较大的转矩起动，经100ms后，再按照标准的加速斜坡起动。带电动机预热的软起动为了防止电动机结冰或冷凝等现象，可以采用预热功能。

（1）电压控制软起动电动机的起动加速按照电压斜坡进行控制，对于多个电动机并接在一个起动器上或者电动机功率相对于起动器额定值非常小的情况下，应使用电压控制软起动。

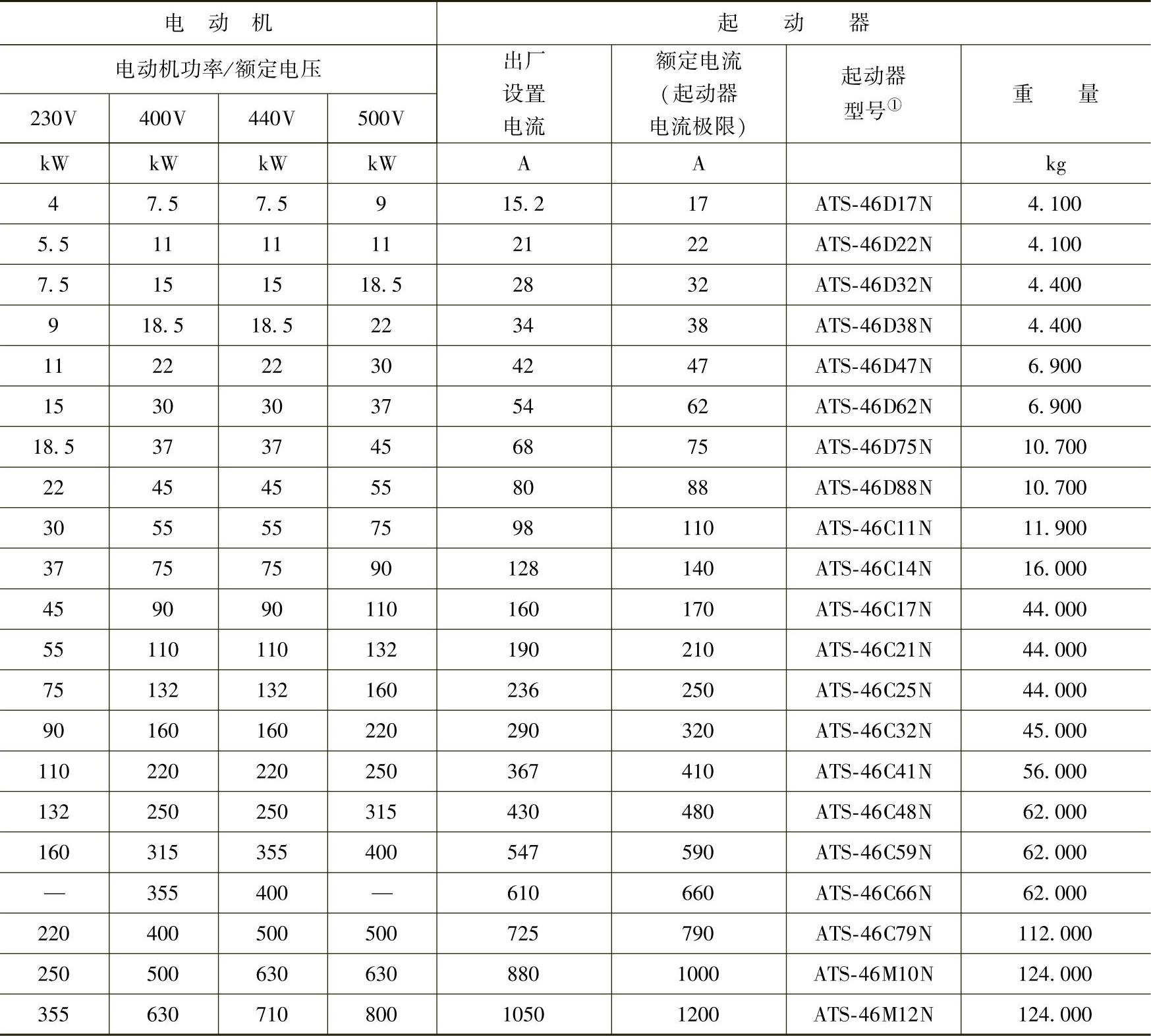

表2-7 软起动器参数表（一）

①不带对话选件的装置型号。可选件可以单独订购，请参见产品目录。

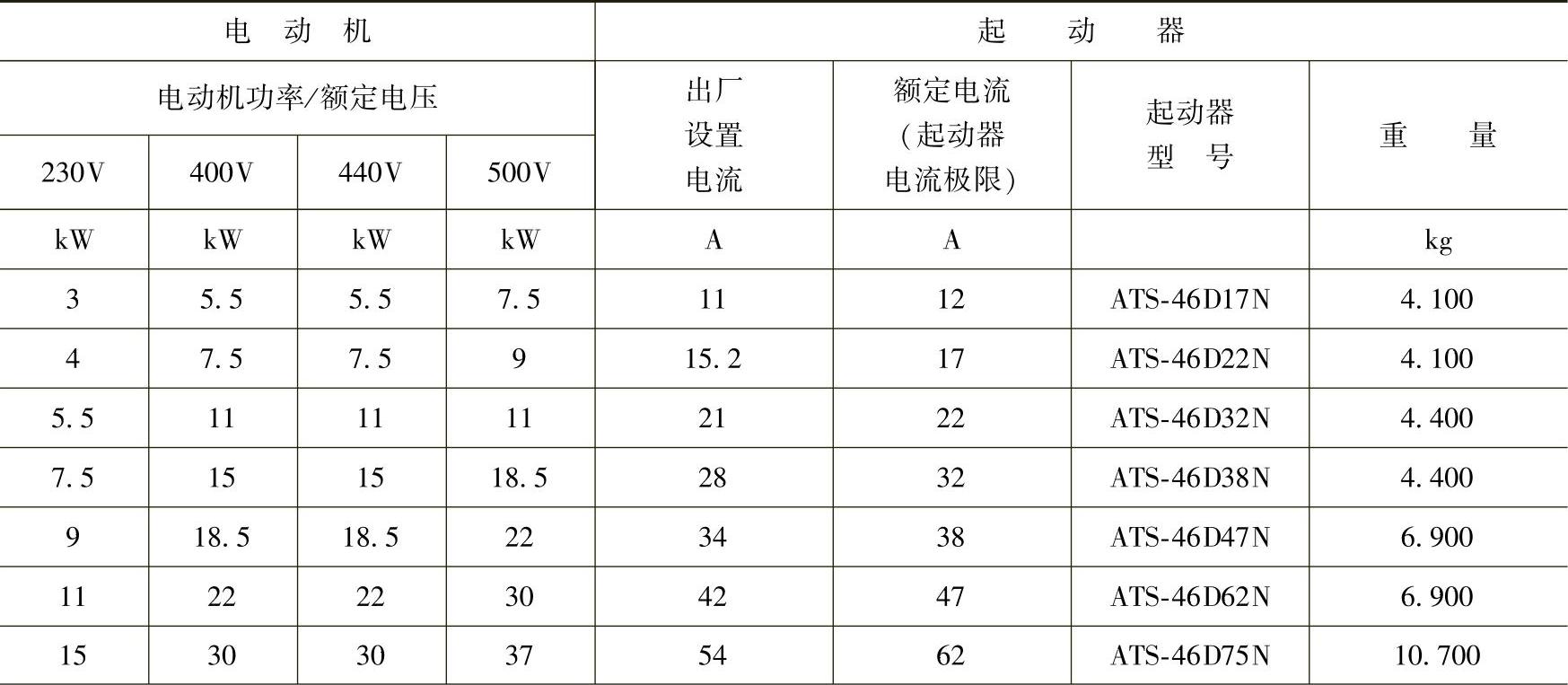

表2-8 软起动器参数表（二）

（续）

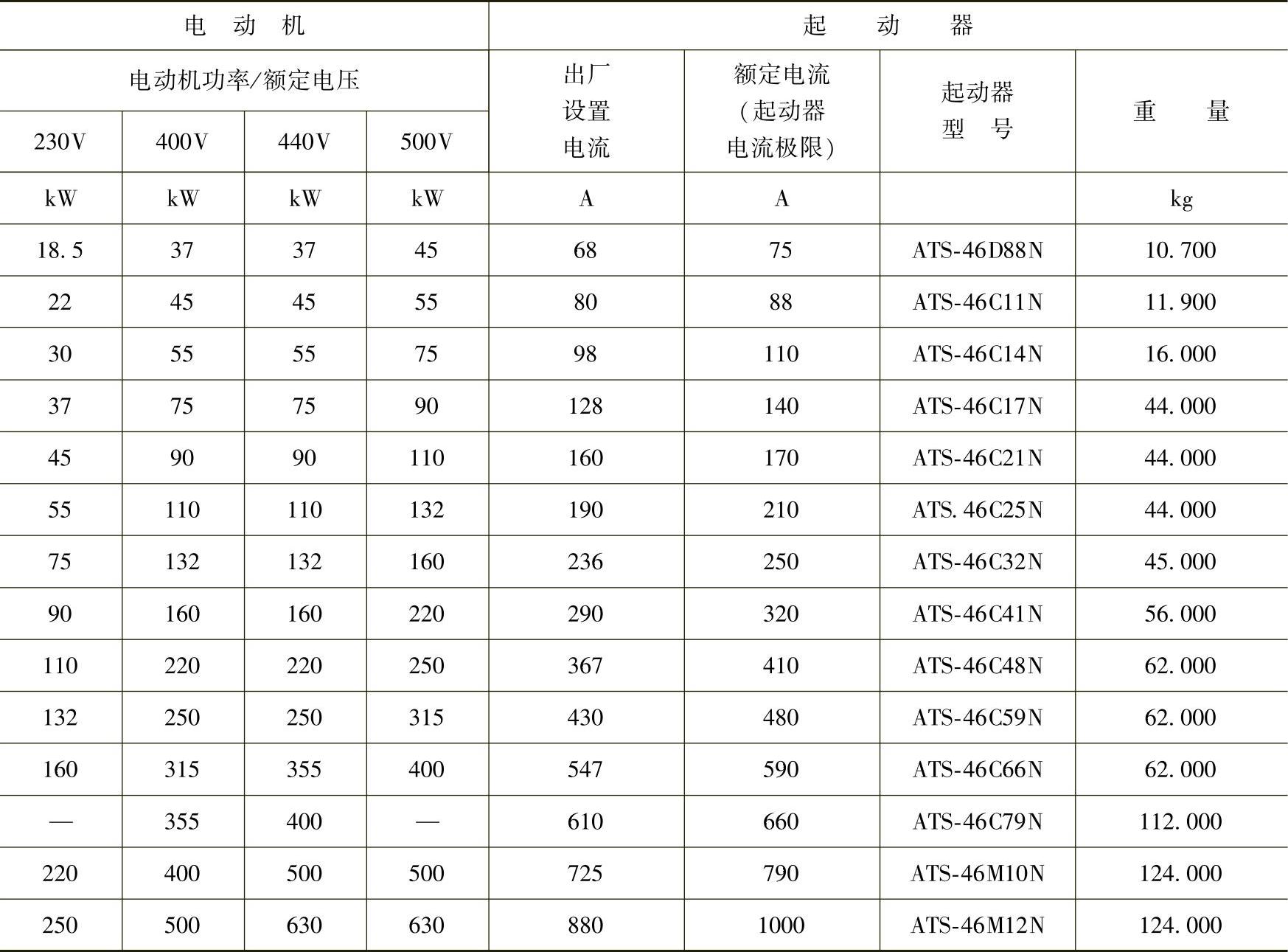

表2-9 软起动器参数表（三）

（续）

表2-10 ATS48软起动器额定电流

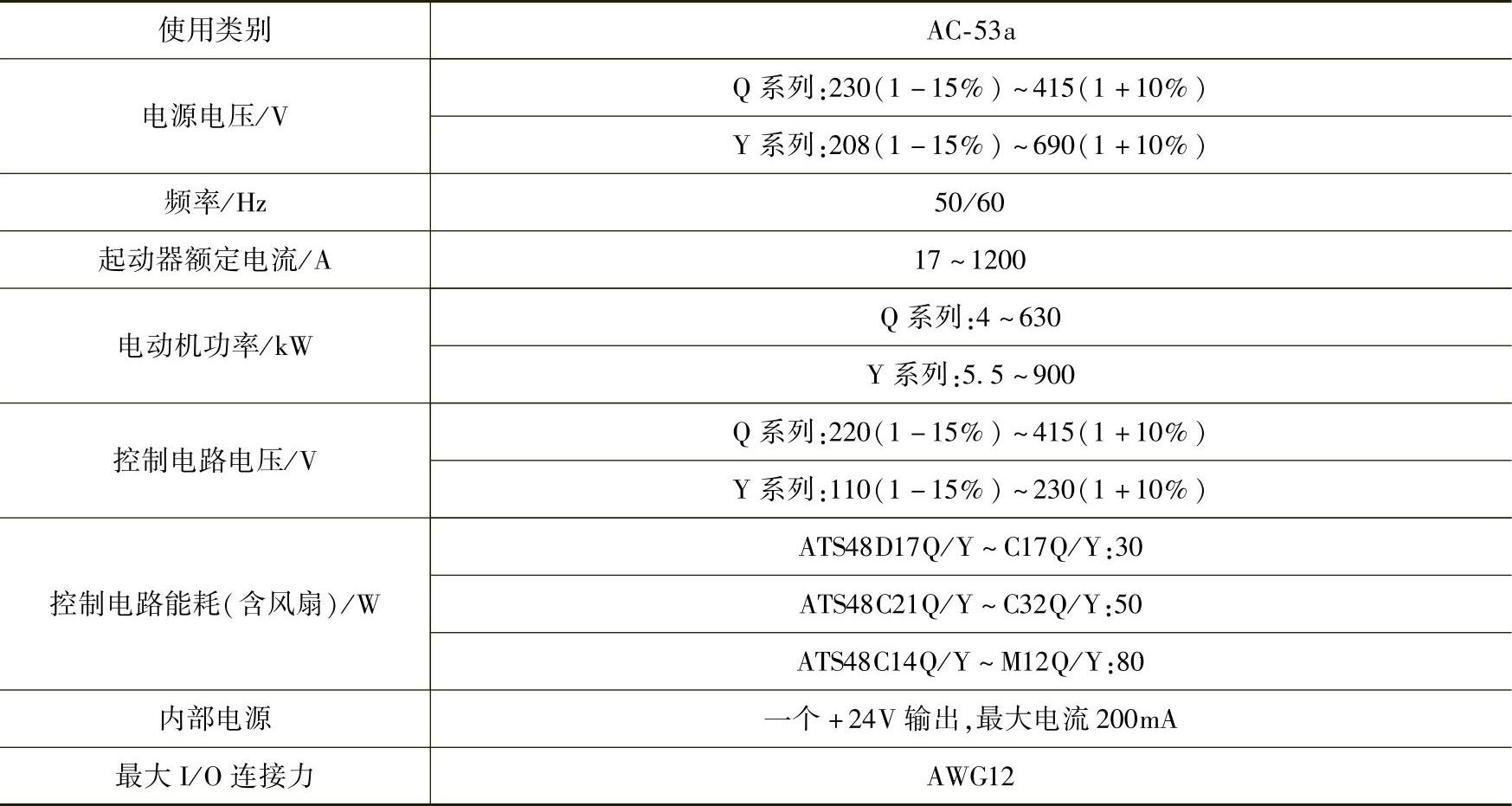

表2-11 ATS48软起动器技术参数

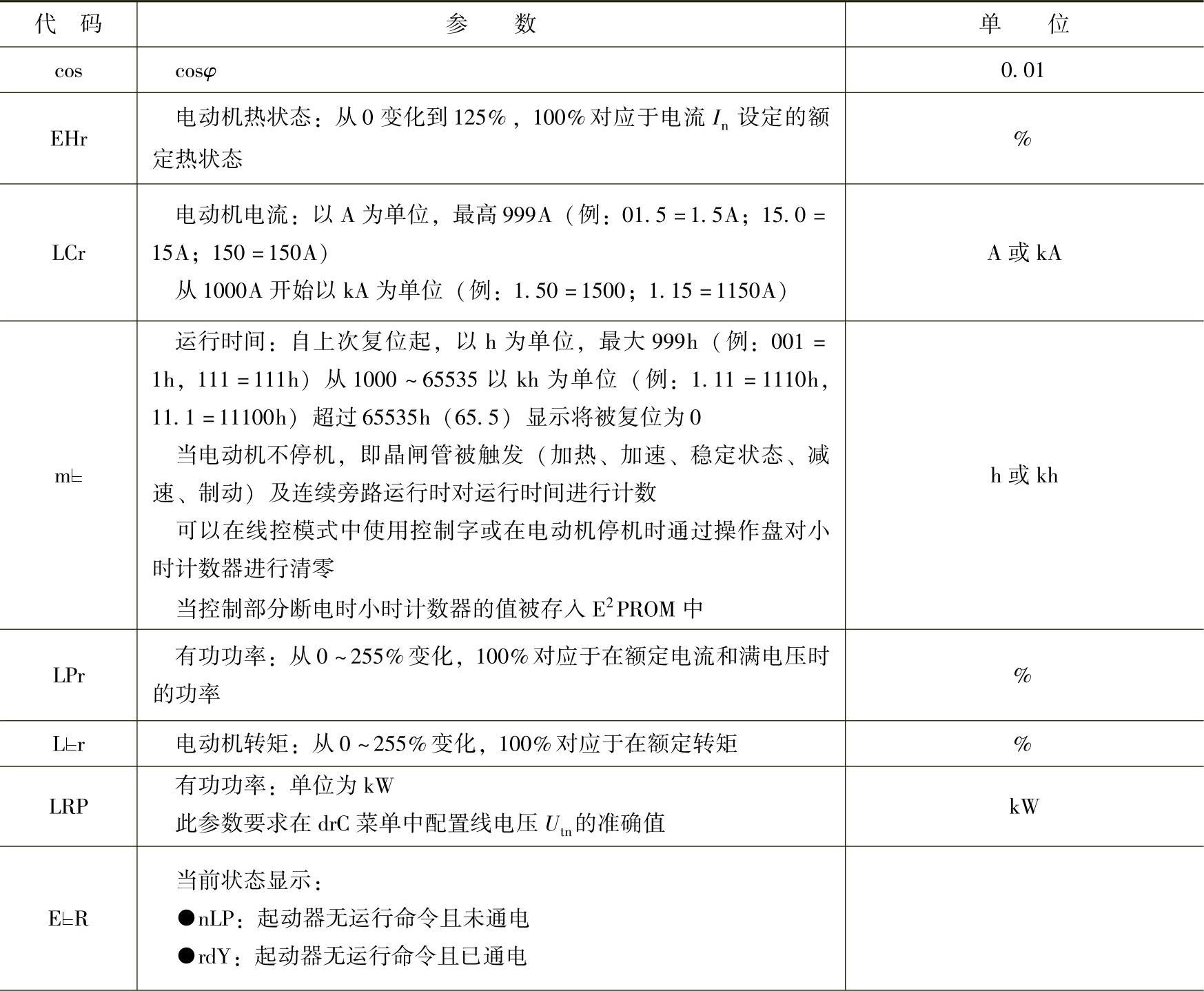

表2-12 ATS48软起动器监测参数

（续）

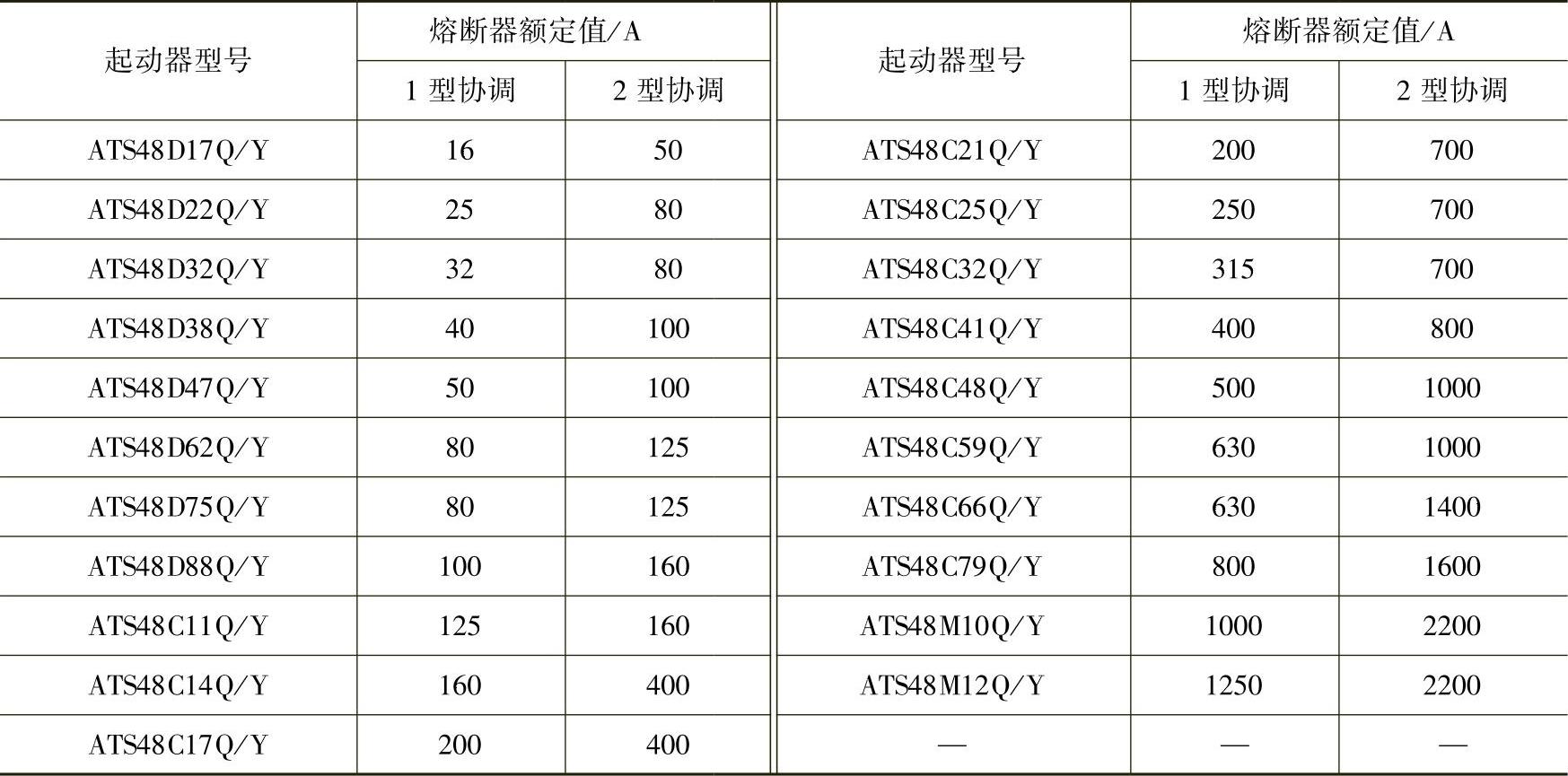

表2-13 ATS48软起动器熔断器规格

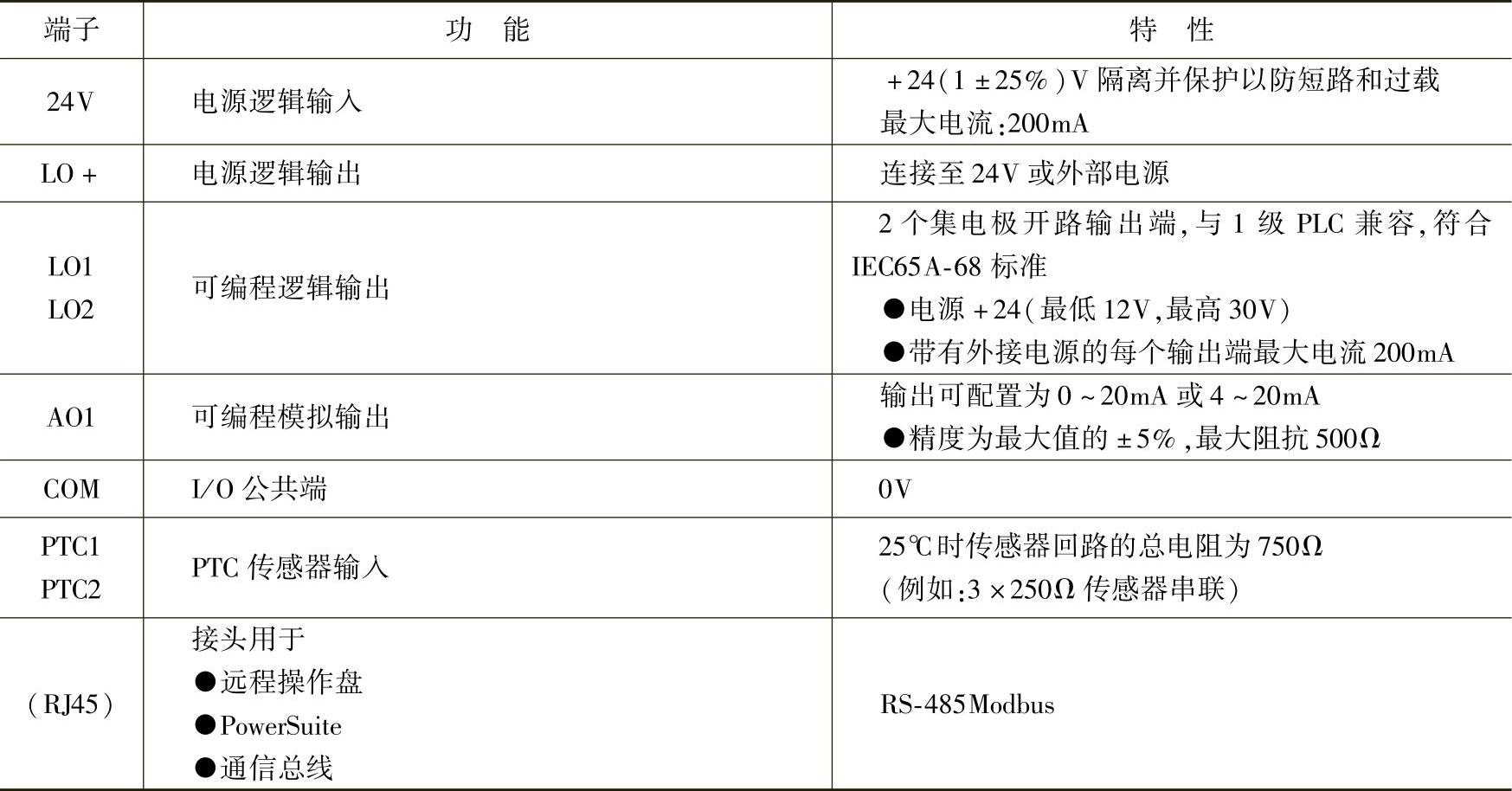

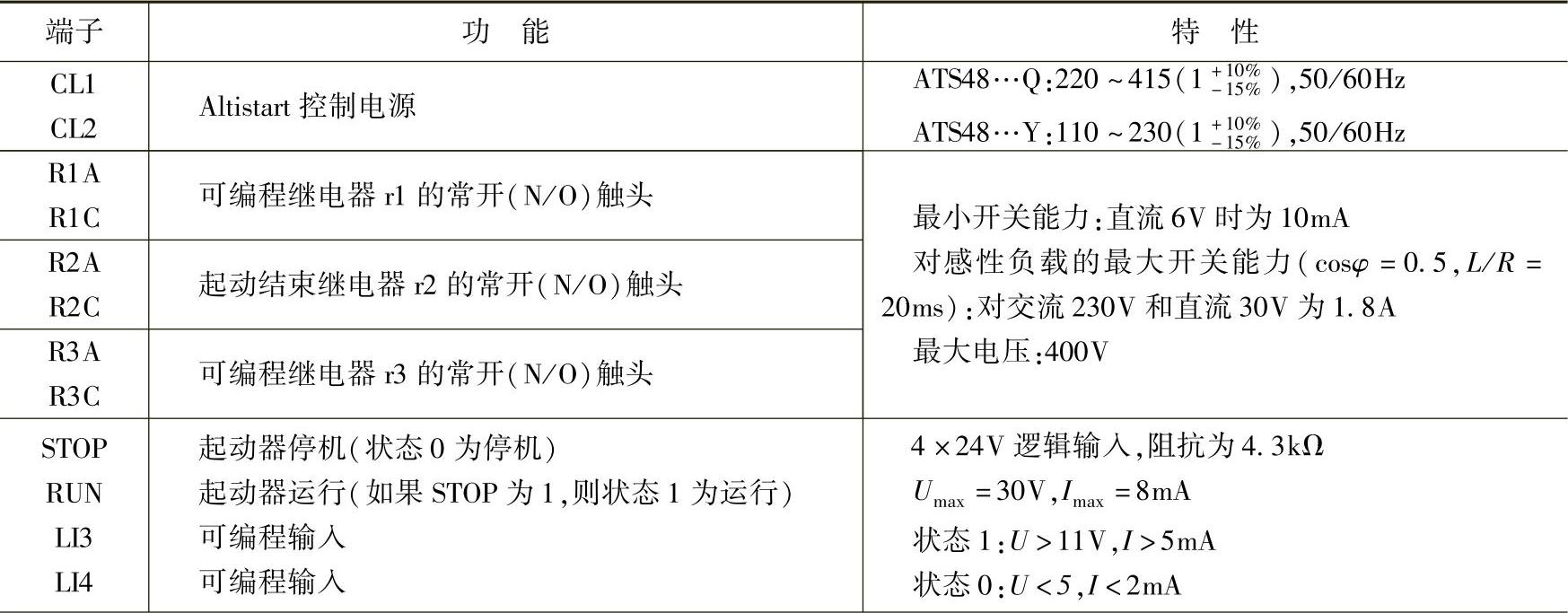

表2-14 ATS48软起动器端子含义及说明

（续）

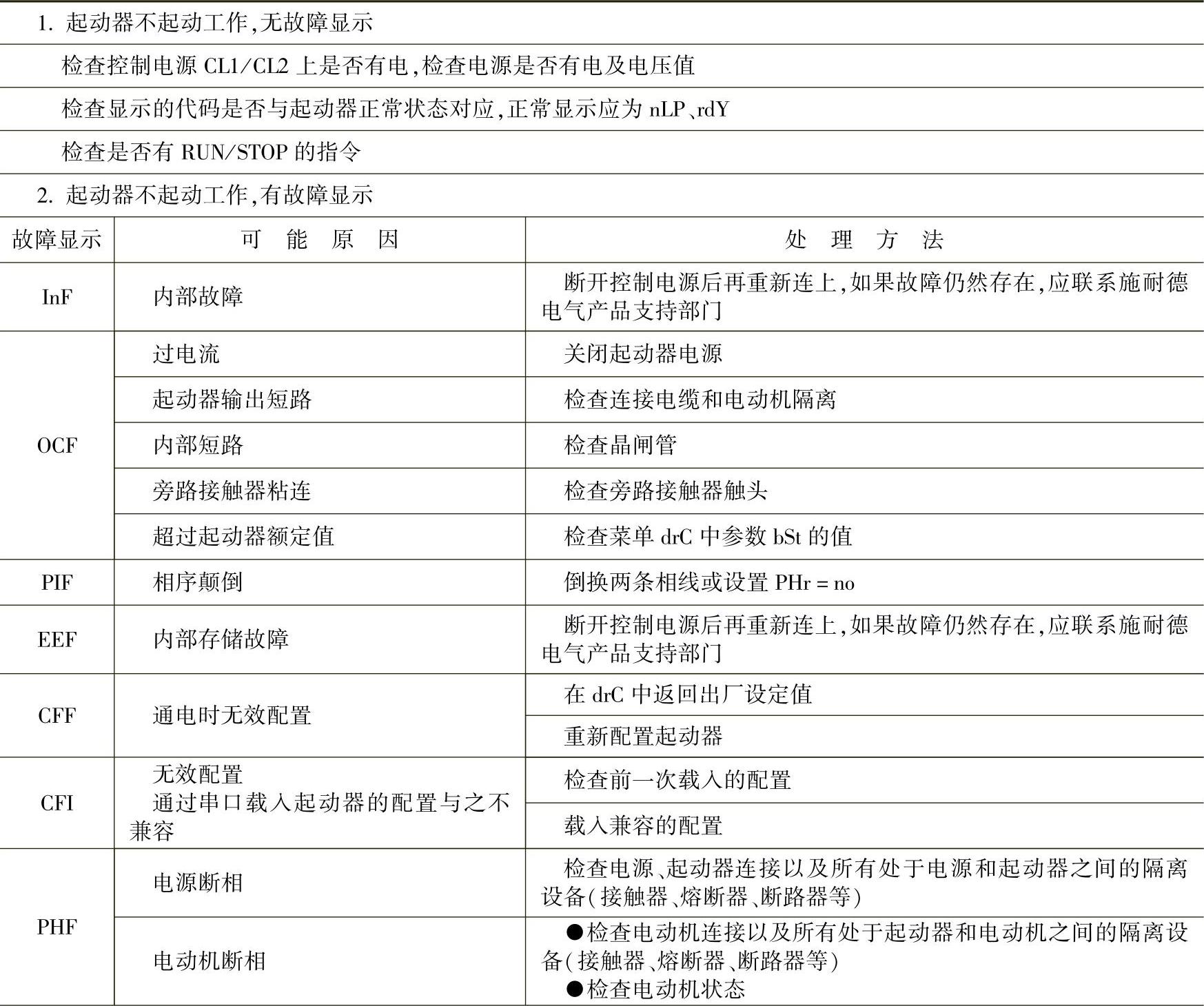

表2-15 软起动器故障原因及处理方法

（续）

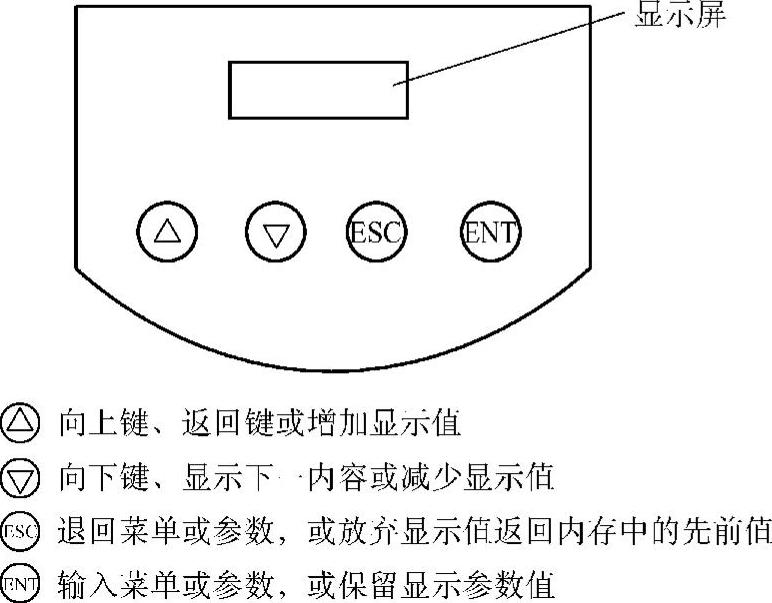

图2-25 ATS48软起动器编程键盘示意图

（2）转矩控制软起动起动按照转矩斜坡进行控制，能够显著降低机械应力和电应力。

（3）带定子损耗补偿的软起动/停止在加速或减速阶段，起动器与电动机按三角形联结或转差率较大的电动机中，振荡是最常见的现象，定子损耗补偿设置后选取合适的参数值，能够使设备正常运行。

（4）带电压提升的软起动由于停止时的摩擦或机械间隙等造成电动机起动时的阻转矩比较大。带电压提升的软起动可以在运行命令开始时，施加一个可调整的电压，使电动机在起动开始阶段以较大的转矩起动，经100ms后，再按照标准的加速斜坡起动。

（5）带电动机预热的软起动为了防止电动机结冰或冷凝等现象，可以采用预热功能（可通过逻辑输入端的设置激活）。此设置会使一个可调整的电流（0～100％）在电动机停机并延时后、通入电动机，该电流对电动机进行加热但不会使其转动。
