变频起动器的应用与特点

2023-06-29 理论教育版权反馈

【摘要】：如：—通风机，空调机—泵—大型传送带—研磨机—搬运和升降机Altivar 68系列高力矩应用的功率范围为75～500kW，标准力矩应用时的功率范围为90～630kW，输出电压为400～500V。尽管具有很高的性能，但调节容易，电力电子单元和停车自调谐功能使传动装置具有大功率、高精度的优异性能。表2-3 变频器特征（续）

1.应用

变频起动器，能满足大多数电力传动的应用要求，通过编程终端可创建一些附加功能。如：

—通风机，空调机

—泵

—大型传送带

—研磨机

—搬运和升降机

Altivar 68系列高力矩应用的功率范围为75～500kW，标准力矩应用时的功率范围为90～630kW，输出电压为400～500V。尽管具有很高的性能，但调节容易，电力电子单元和停车自调谐功能使传动装置具有大功率、高精度（包括低速0.5Hz以下）的优异性能。

图2-2 无控制接触器适用于驱动无潜在危险设备的变频器接线图

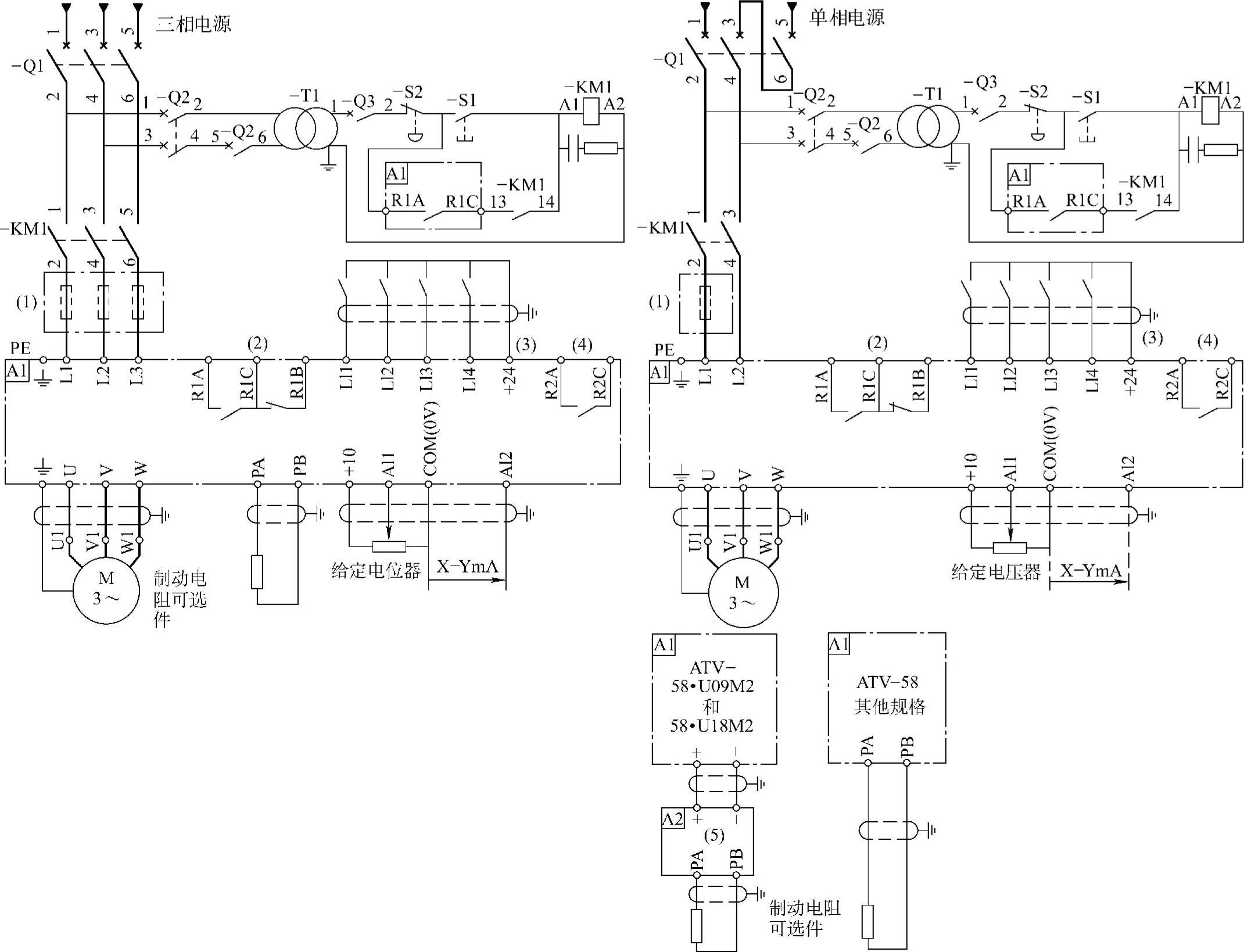

图2-3 有进线控制接触器适用于驱动频繁接通、断开且具有潜在危险设备变频器接线图

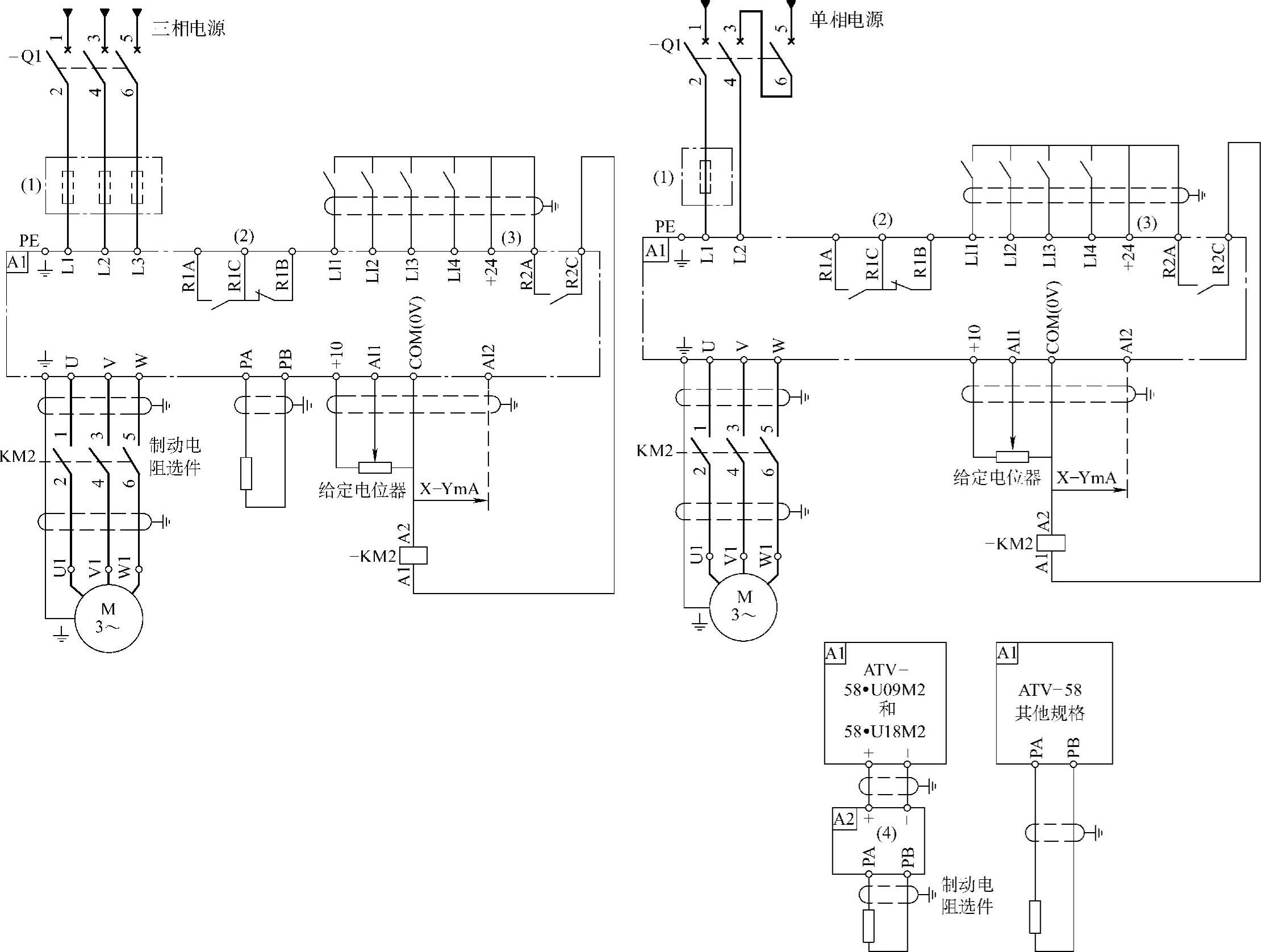

图2-4 有出口控制接触器适用于驱动频繁接通、断开且具有潜在危险设备变频器接线图

图2-5 有出口接触器适用驱动频繁接通、断开且具有潜在危险设备变频器接线图（仅用于三相）

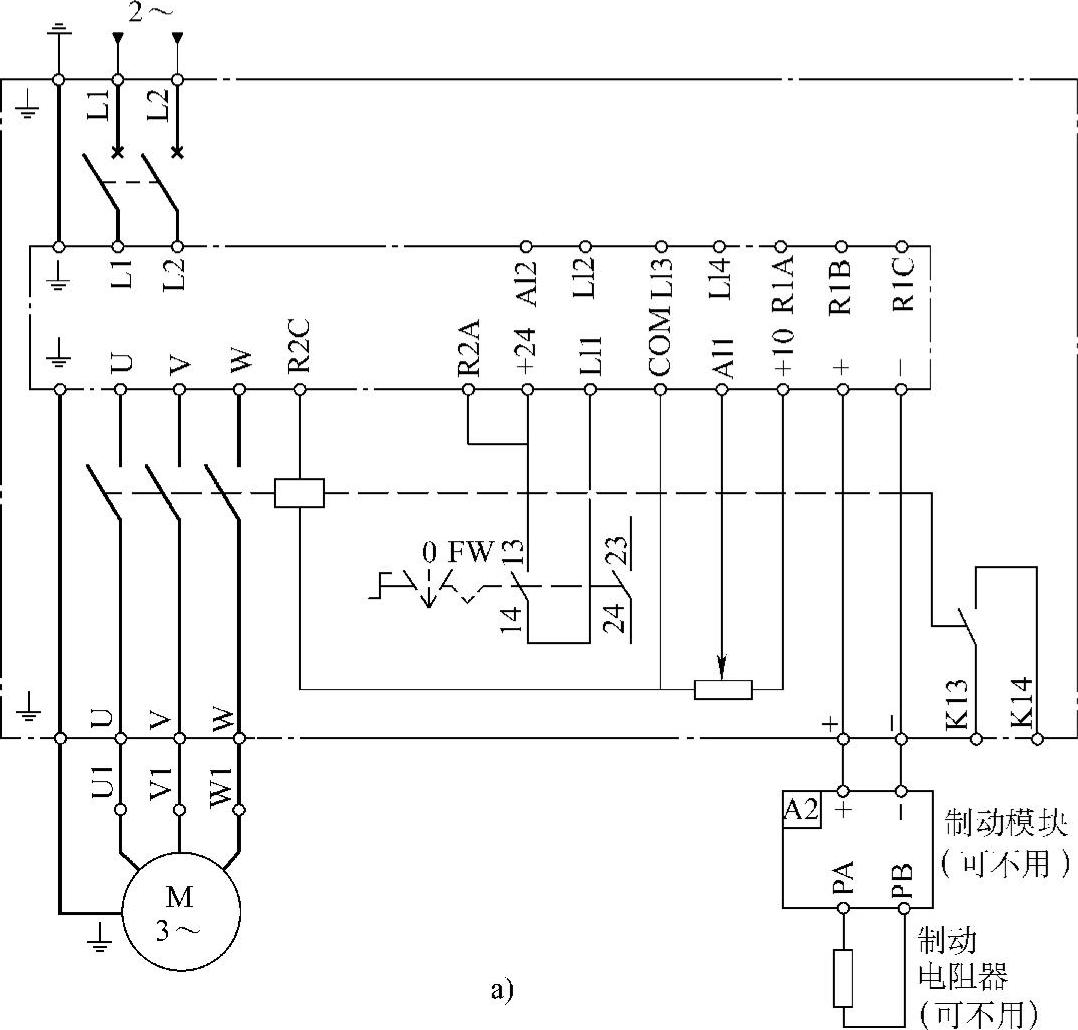

图2-6 成套变频器接线图

图2-6 成套变频器接线图（续）

图2-7 变频器附属电路的连接

图2-8 与滤波器、电抗器的连接

当用于低速高精度传动时，变频器需要“编码速度反馈卡”选件。

2.功能

主要功能：

双配置功能，控制2台电动机

集成式PID控制器（流量、压力、速度修正）

预设定7种速度

寸动功能

适用提升机（电梯）使用的制动系统

用户定义的模拟和数字输入口

＋/－速度

跳频

比较器功能

逻辑功能

磁通向量控制型起动和速度调节器

4级节能设定适用变力矩应用

电动机变频器保护功能

自动搜索，捕捉旋转负载

高过载力矩起动

控制回路采用24V单独电源

3.编程终端

Altivar68采用可编程图像终端

就地控制

变量参数的配置

变频器状态远程显示和指示

4.选件

选件包括：

附加I/O卡，若无通信卡，可加2个卡

PC基本设定软件

通过选件模块的Profibus和Fiplo总线或Modbus⁺通信卡

制动单元和电阻器

防止电源过电压和减少谐波失真的谐波电抗器

防射频干扰输入滤波器符合电磁兼容性标准

当动力电缆长时，以及限制电动机过电压用的附加电抗器

编程终端用遥控安装附件，可把终端安装在柜体的门上或操作台上

采用机械附件，把制动模块，多台变频器并接到DC硬母线上，或通过外部负载电路选件接到DC硬母线上

外部负载回路与多台变频器并联连接

接地故障检测工具，当出现相地短路故障时用于检测和保护IT系统中的变频器

冷却风扇和防尘罩

5.变频器特征见表2-3。

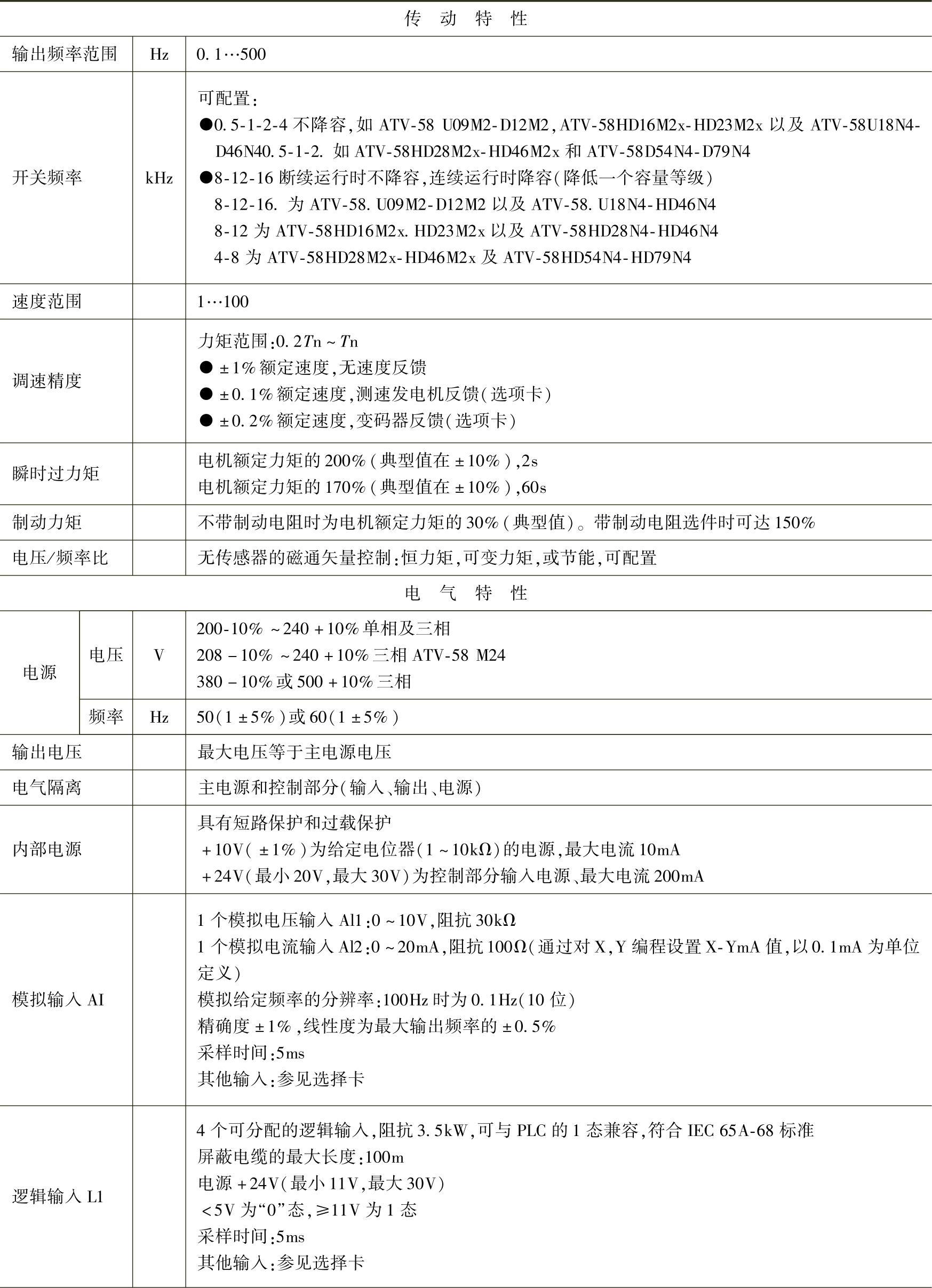

表2-3 变频器特征

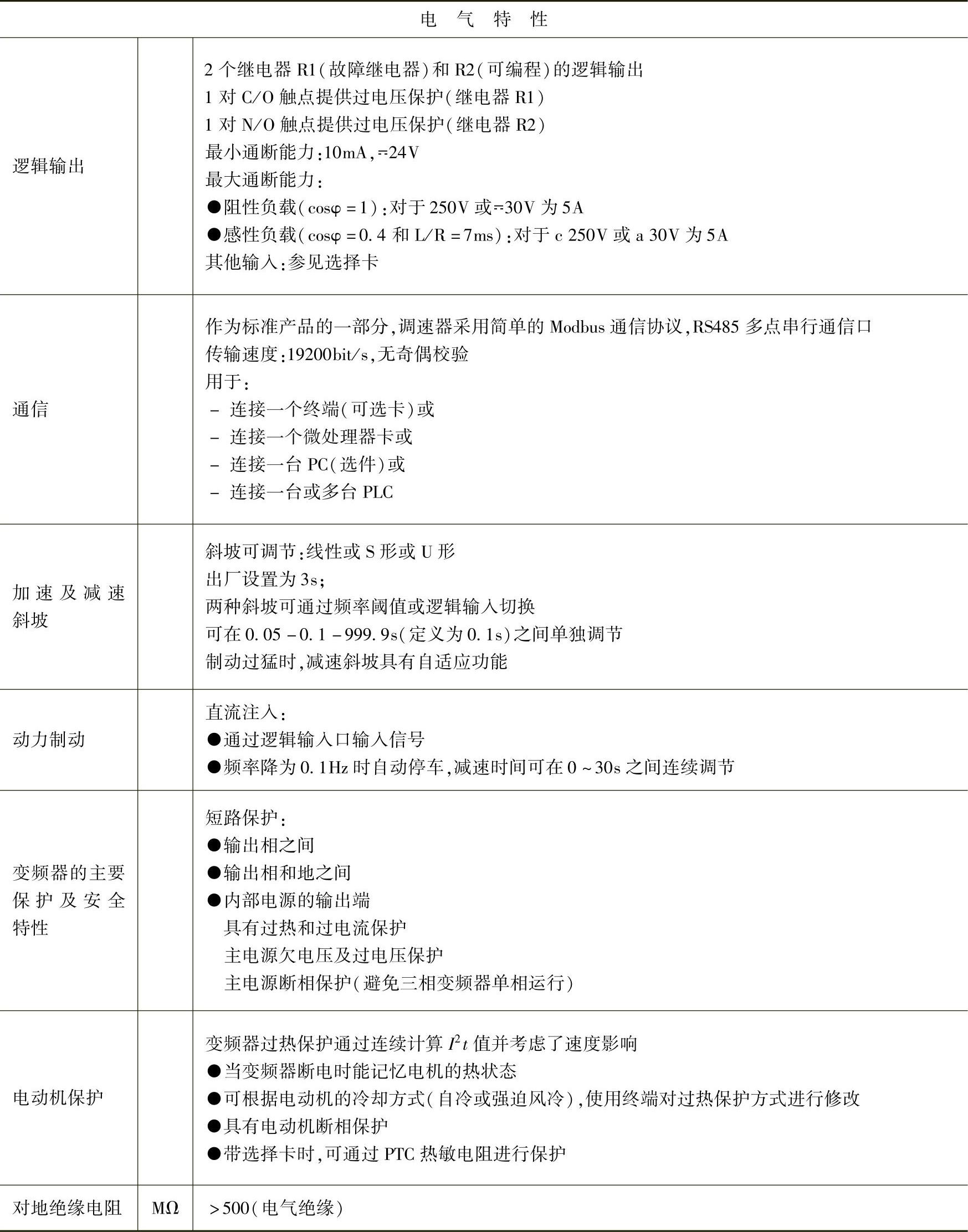

（续）
