如何选择截流方式?

【摘要】:截流的基本方式有:立堵法和平堵法两种。立堵法截流适用于大流量、岩基或覆盖层较薄的岩基河床,对于软基河床应采用护底措施后才能使用。立堵法截流又分为单戗、双戗和多戗立堵截流,单戗适用于截流落差不超过3m 的情况。适用于软基河床,河流架桥方便且对通航影响不大的河流。我国青铜峡、丹江口、大化及葛洲坝等工程均采用此法,三峡工程在二期大江截流时也采用了该方法,取得了满意的效果。

截流的基本方式有:立堵法和平堵法两种。

(一) 立堵法

立堵法截流(见图17-16)是将截流材料从龙口一端或两端向中间抛投进占,逐渐束窄河床,直至全部拦断。

立堵法截流不需架设浮桥,准备工作比较简单,造价较低。但截流时水力条件较为不利,龙口单宽流量较大,出现的流速也较大,同时水流绕截流戗堤端部产生强烈的立轴旋涡,在水流分离线附近形成紊流,易造成河床冲刷,且流速分布很不均匀,需抛投单个质量较大的截流材料。截流时由于工作前线狭窄,抛投强度受到限制。立堵法截流适用于大流量、岩基或覆盖层较薄的岩基河床,对于软基河床应采用护底措施后才能使用。

立堵法截流又分为单戗、双戗和多戗立堵截流,单戗适用于截流落差不超过3m 的情况。

(二) 平堵法

平堵法截流(见图17-17)是沿整个龙口宽度全线抛投,抛投料堆筑体全面上升,直至露出水面。这种方法的龙口一般是部分河宽,也可以是全河宽。因此,合龙前必须在龙口架设浮桥,由于它是沿龙口全宽均匀地抛投,所以其单宽流量小,出现的流速也较小,需要的单个材料的重量也较轻,抛投强度较大,施工速度快,但有碍于通航。适用于软基河床,河流架桥方便且对通航影响不大的河流。

(三) 综合方式

1.立平堵

为了充分发挥平堵水力学条件较好的优点,同时又降低架桥的费用,有的工程采用先立堵,后在栈桥上平堵的方式。前苏联布拉茨克水电站,在截流流量为3600m3/s、最大落差为3.5m 的条件下,采用先立堵进占,缩窄龙口至100m,然后利用管柱栈桥全面平堵合龙。

2.平立堵

对于软基河床,单纯立堵易造成河床冲刷,采用先平抛护底,再立堵合龙,平抛多利用驳船进行。我国青铜峡、丹江口、大化及葛洲坝等工程均采用此法,三峡工程在二期大江截流时也采用了该方法,取得了满意的效果。由于护底均为局部性,故这类工程本质上同属立堵法截流。

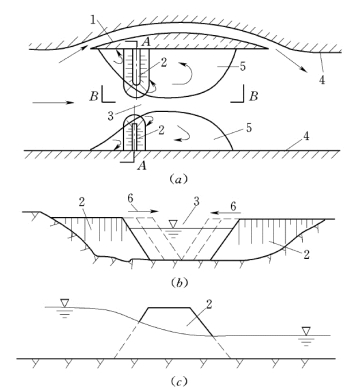

图17-16 立堵法截流

(a)双向进占;(b)A—A 剖面;(c)B—B 剖面
1—分流建筑物;2—截流戗堤;3—龙口;4—河岸;5—回流区;6—进占方向

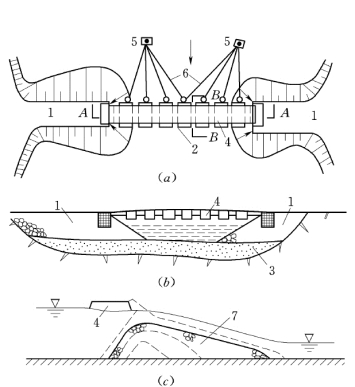

图17-17 平堵法截流

(a)平面图;(b)A—A 剖面;(c)B—B 剖面
1—截流戗堤;2—龙口;3—覆盖层;4—浮桥;5—锚墩;6—钢缆;7—平堵截流抛石体
