泵站的基本功能是通过水泵的工作体（固体、液体或气体）的运动（旋转运动或往复运动等），把外加的能量（电、热、水或风能等）转变成机械能，并传给被抽液体，使液体的位能和动能增加。同时，通过管道把液体提升到高处，或输送到远处。

一、泵站工程的组成

泵站工程主要由泵房、管道、进出水建筑物以及变电站等组成，见图16-1。在泵房内安装有水泵、传动装置和动力机组组成的机组，还有辅助设备和电气设备等。进出水建筑物主要有取水、引水设施以及进水池和出水池（或水塔）等。泵站的管道包括进水管和出水管：进水管把水源和水泵进口连接起来；出水管则是连接水泵出口和出水池的管道。泵站投入运行后，水流即可经过进水建筑物和进水管进入水泵，通过水泵加压后，将水流送往出水池（或水塔）或管网，从而达到提水或输水的目的。

pagenumber_ebook=397,pagenumber_book=389

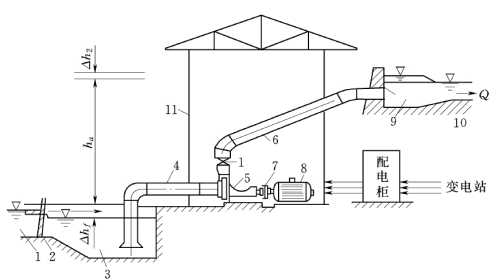

图16-1　泵站示意图

1—水渠；2—拦污栅；3—进水池；4—进水管；5—水泵；6—出水管；7—传动装置；8—电动机；9—出水池；10—干渠；11—泵房

二、水泵的类型

水泵机组包括水泵、动力机和传动设备，它是泵站工程的主要设备，又称为主机组。泵站的辅助设备、电气设备和泵站中的各种建筑物都是为主机组的运行和维护服务的。

泵站工程中最常用的水泵为叶片泵。按工作原理分为离心泵、轴流泵及混流泵；按泵轴安装形式分为立式、卧式和斜式；按电机是否能在水下运行分为常规泵机组和潜水电泵机组等。
