就地浇筑拱涵及盖板涵的施工方法与砌石拱渡槽施工方法相似。这里主要介绍拱圈、盖板的预制和安装方法。

1.对预制构件结构的要求

（1）拱圈和盖板预制宽度应根据起重设备、运输能力决定，但应保证结构的稳定性和刚性。

（2）拱圈构件上应设吊装孔，以便起吊。吊孔应考虑设置平吊及立吊两种，安装后可用砂浆将吊孔填塞。盖板构件可设吊环，若采用钢丝绳绑捆起吊，则可不设吊环。

（3）拱圈和盖板砌缝宽为1cm。

（4）拼装宽度应与设计沉降缝吻合。

2.预制构件常用模板

（1）木模。预制构件木模与混凝土接触的表面应平直，在拼装前，应仔细选择木模厚度，并将模板表面刨光。木模接缝可做成平缝、搭接缝或企口缝，当采用平缝时，应在拼缝内镶嵌塑料管（线）或在拼缝处钉以板条，内压水泥袋纸，以防漏浆。

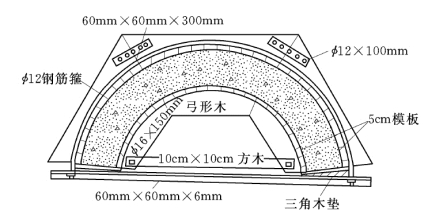

预制拱圈木模见图15-31，竖向施工，支立方法与圆管模板同。

pagenumber_ebook=395,pagenumber_book=387

图15-31　预制拱圈木模

（2）土模。为了节约木材、钢材，在构件预制时，可采用土、砖模。土模分为地下式、半地下式和地上式三类，见图15-32。

土模宜用亚黏土，土中不含杂质，粒径应小于15mm，土的湿度要适当，夯筑土模时含水量一般控制在20%左右。

预制土模的场地必须坚实，平整。按照构件的放样位置进行拍底找平。为了减少土方挖填量，一般根据自然地坪拉线顺平即可。如场地不好，含砂多，湿度大，可先夯打厚10cm 灰土（2 ∶8）后，再行找平、拍实。

（3）钢丝网水泥模板。用角钢作边框，直径为6mm钢筋或直径为4mm 的冷拔钢丝作横向筋焊成骨架，铺一层钢丝网，一面抹水泥砂浆制成，其构造见图15-33。

钢丝网水泥模板坚固耐用，可以周转使用，宜做成工具模板。模板规格不宜过多，重量不能太大，便于安装和拆除，一般采用以下尺寸：模板长度为1500mm、2000mm、2500mm。

（4）翻转模板。适用于中、小型混凝土预制构件，如涵洞盖板、人行道板、缘石拦杆等。构件尺寸不宜过长，对矩形板、梁长度不宜超过4m，宽度不宜超过0.8，高度不宜超过0.2m。构件中钢筋直径一般不宜超过14mm。

翻转模板应轻便坚固，制造简单，装拆灵活，一般可做成钢木混合模板，见图15-34。

3.构件运输

构件达到设计强度后才能搬运，常用以下运输方法：

（1）近距离搬运。可在成品下面垫放托木及滚轴沿着地面滚移，用A 形架运输或用摇头扒杆起吊，见图15-35。

pagenumber_ebook=395,pagenumber_book=387

图15-32　土模（单位：cm）

（a）地下式土模；（b）半地下式培土土模；（c）地上式培土土模；（d）地上式 “板打样”土模

pagenumber_ebook=396,pagenumber_book=388

图15-33　钢丝网水泥模板

pagenumber_ebook=396,pagenumber_book=388

图15-34　钢翻转架模板构造（单位：mm）

（2）远距离运输。可用扒杆或吊机装上汽车、拖车和平板车等运输。

4.构件安装

（1）检查构件及边墙尺寸，调整沉降缝。

（2）拱座接触面及拱圈两边均应凿毛（沉降缝降外）并浇水湿润，用灰冻浆砌筑。灰浆坍落度宜小一些，以免流失。

（3）拱圈和盖板装吊可用扒杆、链滑车或吊车进行。

pagenumber_ebook=396,pagenumber_book=388

图15-35　构件起吊
