水闸施工内容及组成要素

2023-06-29 理论教育版权反馈

【摘要】：下游连接段包括护坦、海漫、防冲槽以及两岸的翼墙和护坡等，用以消除过闸水流的剩余能量，引导出闸水流的均匀扩散，调整流速分布和减缓流速，防止水流出闸后对下游的冲刷。一般大、中型水闸的主要部分（如闸室）多为混凝土及钢筋混凝土工程，其施工内容一般可分为以下几个部分：基坑开挖与基础处理。闸室段的底板、闸墩、边墩、胸墙及交通桥、工作桥施工。上、下游连接段的铺盖以及护坦、海漫、防冲槽的施工。

水闸在水利工程中应用相当广泛，可用以完成灌溉、排涝、防洪、给水等多种任务。水闸一般由闸室、上游连接段和下游连接段三部分组成，见图15-1。

pagenumber_ebook=374,pagenumber_book=366

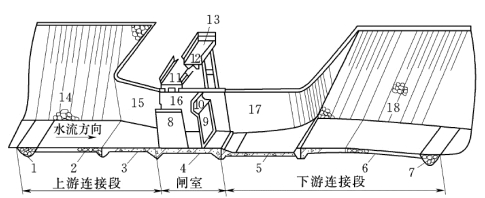

图15-1　水闸的组成部分

1—上游防冲槽；2—上游护底；3—铺盖；4—底板；5—护坦（消力池）；6—海漫；7—下游防冲槽；8—闸墩；9—闸门；10—胸墙；11—交通桥；12—工作桥；13—启闭机；14—上游护坡；15—上游翼墙；16—边墩；17—下游翼墙；18—下游护坡

闸室是水闸的主体，包括闸门、闸墩、边墩（岸墙）、底板、胸墙、工作桥、交通桥、启闭机等。闸门用来挡水和控制过闸流量，闸墩用以分隔闸孔和支承闸门、胸墙、工作桥、交通桥。底板是闸室的基础，用以将闸室上部结构的重量及荷载传至地基，并兼有防渗和防冲的作用。工作桥和交通桥用来安装启闭设备、操作闸门和联系两岸交通。

上游连接段包括两岸的翼墙和护坡以及河床部分的铺盖，有时为保护河床免受冲刷加做防冲槽和护底，用以引导水流平顺地进入闸室，保护两岸及河床免受冲刷，并与闸室等共同构成防渗地下轮廓，确保在渗透水流作用下两岸和闸基的抗渗稳定性。

下游连接段包括护坦、海漫、防冲槽以及两岸的翼墙和护坡等，用以消除过闸水流的剩余能量，引导出闸水流的均匀扩散，调整流速分布和减缓流速，防止水流出闸后对下游的冲刷。

一般大、中型水闸的主要部分（如闸室）多为混凝土及钢筋混凝土工程，其施工内容一般可分为以下几个部分：

（1）基坑开挖与基础处理。

（2）闸室段的底板、闸墩、边墩、胸墙及交通桥、工作桥施工。

（3）上、下游连接段的铺盖以及护坦、海漫、防冲槽的施工。

（4）两岸的上、下游翼墙和刺墙以及上、下游护坡的施工。
