常用渠道断面形式有矩形、梯形、U 形和复合形。梯形断面施工简便、边坡稳定，在地形、地质无特殊问题的地区普遍采用。

1.渠道基础的填筑

（1）新建渠道填方基础的填筑。填筑前应消除填筑范围以内的草皮、树根等杂物，刨松表面，适当洒水湿润，然后摊铺选定的土料，分层压实。每层铺土厚度，机械施工时，不大于30cm；人工施工时不大于20cm。土料含水量一般应按最优含水量控制。小型工程或无条件作土工试验时，可按表14-1 选用最优含水量。或采用经验方法确定，用手将土捏成紧密的回球后，挤不出水来，松手后土球仍能保持紧密圆球形状时的含水量，可近似地认为是此种土的最优含水量。

表14-1　土壤的最优含水量　单位：%

pagenumber_ebook=348,pagenumber_book=340

填筑施工中，应注意作好新土与老土、新填土与岸边土、铺筑层之间的连接，使之紧密结合。

（2）新建半挖半填式渠道基础的填筑。应尽量利用挖方土料进行填筑，填方的填筑方法同前。填方的范围见图14-1 中的T。T 值随渠道大小、渠线位置、防渗材料的不同而不同。一般最大流量为3m3/s左右时，T 值为0.6～1.2m；对于大型渠道，T 值可达2～2.5m。在开挖和填筑施工中，应尽量避免扰动挖方基槽土的结构。

（3）旧土渠改建防渗渠道时基础的填筑。旧土渠原多为梯形断面，但经过长期输水运用，在水面以下的断面均已变成弧形等不规则的断面。要在此种渠槽基础上修建防渗工程，必须对基础进行填筑。填筑时应注意以下几点：

1）如渠基含水量很大，甚至为饱和状态时，为了填筑施工，应提前停水，使基土风干或采用抽排、翻晒等方法降低其含水量。如该方法无效，则宜采用干土、湿土掺混的方法填筑。对大型工程，或有防冻要求的工程，可考虑采用换土的方法填筑。

pagenumber_ebook=349,pagenumber_book=341

图14-1　半挖半填式防渗渠基的填筑

2）旧渠运用中往往长草、泥土淤积，或砖块等杂物堆及较多，填筑时应按要求彻底清除。

3）一般应尽量把全渠槽填满至设计高程后，再按设计开挖至防渗层铺筑断面。但这样工程质量虽好，但方量较大，故往往采用局部填筑补齐的方法进行填筑。用此法填筑时，填筑面的宽度应较设计加宽50cm以上，且要更严格地使新老土接合紧密，以免新填土体沿旧渠坡滑塌。

2.渠道基槽的开挖

（1）按设计平整好基面，定好渠线中心桩，测量好高程、沿渠口尺寸，洒好两侧开挖灰线。

（2）开挖方法。渠道开挖的施工方法有人工开挖、机械开挖等。选择开挖方法取决于技术条件、土壤种类、渠道纵横断面尺寸、地下水位等因素。渠道开挖的土方多堆在渠道两侧用作渠堤。

1）人工开挖。在干地上开挖渠道应自中心向外，分层下挖，边坡处可按边坡比挖成台阶状，待挖至设计深度时，再进行削坡。必须弃土时，做到远挖近倒，近挖远倒，先平后高。受地下水影响的渠道应设排水沟，开挖方式有一次到底法和分层下挖法，见图14-2。

pagenumber_ebook=349,pagenumber_book=341

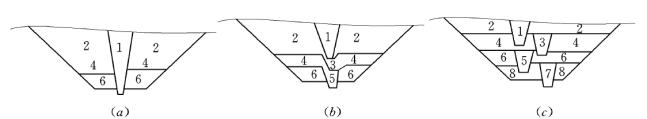

图14-2　人工开挖排水法

（a）一次到底法；（b）中心排水沟；（c）翻滚排水沟2、4、6、8 —开挖顺序；1、3、5、7—排水沟次序

2）机械开挖。

推土机开挖渠道：其开挖深度不宜超过1.5～2.0m，填筑堤顶高度不宜超过2～3m，其坡度不宜陡于1∶2。施工中，推土机还可平整渠底，清除植土层，修整边坡，压实渠堤等。

铲运机开挖渠道：半挖半填渠道或全挖方渠道就近弃土时，采用铲运机开挖最为有利；需要在纵向调配土方渠道，如运距不远也可用铲运机开挖。铲运机开挖渠道的开行方式有：环形开行和“8”字形开行，如图14-3 （a）所示。当渠道开挖宽度大于铲土长度，而填土或弃土宽度又大于卸土长度时，可采用横向环形开行，反之，则采用纵向环形开行，铲土和填土位置可逐渐错动，以完成所需断面。当工作前线较长，填挖高差较大时，则应采用“8”字形开行。遇到岩石石渠段时，施工作业可采用钻孔爆破配合挖掘机、装载机及自卸汽车进行。

pagenumber_ebook=350,pagenumber_book=342

图14-3　机械开挖渠道示意图

（a）铲运机的开行路线；（b）反向挖掘机开挖方式
①—环形横向开行；②—环形纵向开行；③— “8”字形开行1—铲土；2—填土；3—挖土机；4—自卸汽车；5—弃土堆

反向挖掘机开挖渠道：当渠道开挖较深时，采用反向挖掘机是较为理想的选择，该方案快捷方便，生产率高，在生产中应用相当广泛，其布置方式有沟端开挖和沟侧开挖两种，其施工程序如图14-3 （b）所示。

（3）不同情况渠道开挖要求。

1）采用半挖半填式渠道基槽开挖时，基槽的开挖必须与填方施工结合进行，即开挖基槽挖方部分的粗土（主要是基槽中心部分的土，开挖时边坡及底部要按设计预留足够厚度的土层），按前述填方填筑的方法填筑渠道两岸的填方部分至设计高程，然后按前述整修渠槽的方法整修渠槽（含填方及挖方部分），达到设计要求。

2）旧土渠改建防渗渠道时，采用局部填筑补齐法进行渠道基槽的开挖。

3）石质基础渠道基槽的开挖一般多用人工开挖。开挖时宜采用小炮，以免造成渠基裂缝，甚至使渠基稳定性降低。

3.整修渠槽

将渠槽内的大土基本挖完后，每10m 长按设计挖出标准开挖断面，在两个标准断面间拉紧横线，按横线从坡上至坡下边挖边刷坡，同时用断面样板逐段检查，反复修整，直至符合设计要求时为止。
