垂直铺塑防渗技术的设备及原理
【摘要】：垂直铺塑防渗技术主要设备是开槽机，辅助设备有拌浆机、循环泥浆泵、抽砂泵、水泵等。图13-24往复式射流开槽机1—牵引绳；2—牵引机；3—主减速机；4—曲轴；5—滑动元件；6—摇臂；7—刀杆；8—卷扬机；9—刀架 （大臂）；10—反循环泥浆管；11—喷嘴；12—刀齿；13—后行走轮；14—大架；15—主机架；16—铁鞋；17—转盘；18—花兰丝往复式射流开槽机最适应于砂壤土、粉土地质情况。
垂直铺塑防渗技术主要设备是开槽机，辅助设备有拌浆机、循环泥浆泵、抽砂泵、水泵等。现主要介绍开槽机。
1.往复式射流开槽机 （WSK—16）
往复式射流开槽机是应用最广泛的开槽机械，它适合于各种地质土层条件。该设备综合了锯、犁和射流冲击的原理，集中了各类开槽机的优点，具有功率大、成槽速度快、整机结构紧凑、便于拆装、便于运输等优点。其整机结构见图13-24。

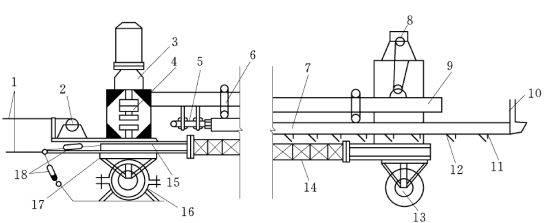

图13-24 往复式射流开槽机
1—牵引绳；2—牵引机；3—主减速机；4—曲轴；5—滑动元件；6—摇臂；7—刀杆；8—卷扬机；9—刀架 （大臂）；10—反循环泥浆管；11—喷嘴；12—刀齿；13—后行走轮；14—大架；15—主机架；16—铁鞋；17—转盘；18—花兰丝
往复式射流开槽机最适应于砂壤土、粉土地质情况。它引用了锯的切割作用、犁的翻土作用、高压水（泥浆）的射流冲击作用。该机拥有100 余个射流喷嘴，出口流速达到20m/s，在锯犁和射流的共同作用下而切开土体，由抽砂泵迅速吸出粗颗粒液体和沉渣，从而形成槽孔，同时由反循环水（泥浆）形成浆液达到固壁作用。其切割土体工作原理见图13-25。
图13-25 往复式射流开槽机刀杆工作原理
1—刀齿；2—喷水嘴；3—刀杆；4—遥臂；5—刀架 （大臂）；6—吊轮；7—刀杆往复运动；8—反循环泥浆管
2.链斗式开槽机 （LDK—15）
链斗式开槽机结构较复杂，设备较繁重，操作难度比往复射流式开槽机大，设备造价也要高出近一倍，其整机结构形式见图13-26。
链斗式开槽机最大优点是对黏性土、直径小于15cm 的卵石土质特别有效。其工作原理是利用特殊耐磨链条带动挖斗将土体挖开，然后造浆固壁成槽，见图13-27。
链斗式开槽机行走机构有两种形式：一种是轮式，一种是轨道式。前者较简单方便，后者则复杂而繁琐。图13-27所示的为轮式机构。
图13-26 链斗式开槽机
1—牵引绳；2—牵引机；3—主动轮；4—链条；5—挖斗；6—支撑臂；7—卷扬机；8—从动轮；9—后继轮；10—工作架；11—转盘；12—铁鞋；13—花兰丝
