高压喷射灌浆设备组成及重要影响因素

2023-06-29 理论教育版权反馈

【摘要】：高压喷射灌浆施工设备是按照高压喷射灌浆工艺的要求，由多种设备组装而成的成套设备。各部分设备选择的好坏将会影响高压喷射灌浆的施工质量和工程效益。高压喷射灌浆成套设备共分造孔、供水、供气、供浆、喷灌等五大系统和其他配套设备等六个部分。

高压喷射灌浆施工设备是按照高压喷射灌浆工艺的要求，由多种设备组装而成的成套设备。其组装布置情况见图13-15。

pagenumber_ebook=329,pagenumber_book=321

图13-14　三重管旋喷注浆示意图

pagenumber_ebook=330,pagenumber_book=322

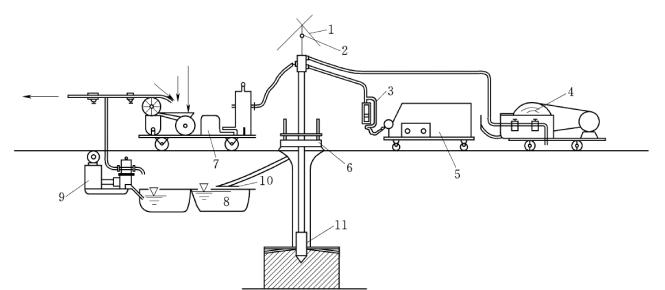

图13-15　高压喷射灌浆设备组装示意图

1—三脚架；2—卷扬机；3—转子流量计；4—高压水泵；5—空压机；6—孔口装置；7—搅浆机；8—贮浆池；9—回浆泵；10—筛；11—喷头

这些设备都是国产通用设备，通过选型后，可直接向有关厂家购置。有些专用设备或组件需要自行设计、制造或购配。因此根据施工单位情况和现场条件，整套设备可有不同的组合。各部分设备选择的好坏将会影响高压喷射灌浆的施工质量和工程效益。

高压喷射灌浆成套设备共分造孔、供水、供气、供浆、喷灌等五大系统和其他配套设备等六个部分。

1.造孔系统

按钻进方法，钻机可分为回转式钻机、冲击式钻机、振动式钻机、射水式钻机等。高喷灌浆施工常用的钻机是立轴式液压回转式钻机。这种钻机可液压给进和提拔钻具，操作方便，适应性强，可用于各种灌浆工程中的勘探及造孔施工。

2.供水系统

供水系统中的主要设备是高压水泵和高压胶管。高喷灌浆工程中，常用3D2—S 型卧式三柱塞泵，其额定压力30～50MPa，流量50～100L/min，工作压力20～40MPa。

3.供气系统

两管（两介质）及三管（三介质）高喷灌浆，要用压缩空气与主射流（水泥浆或水）同轴喷射，以提高主射流的喷射效果。目前，高喷灌浆工程中常用YV型活塞式风冷通用空气压缩机，排气压力0.7～0.8MPa。

4.供浆系统

供浆系统包括搅浆机、灌浆泵和上料机三部分。

5.喷灌系统

喷灌系统主要包括机架、卷扬机、旋摆机构和喷射装置等。
