混凝土防渗墙施工技术中的造孔技术简介
【摘要】：（一） 锯槽法造孔锯槽法造孔浇注连续墙是20 世纪90 年代才发展起来的一种新的混凝土防渗墙施工技术。但造槽孔深度限在40m以内。造孔过程中要经常检查钻头直径，磨损后应及时补焊。3）一、二期槽孔同时造孔时，其间应留有足够的长度，以免被挤穿。抓斗式成槽机造孔。目前国内抓斗式成槽机有进口、合资、国产三种。进口、合资设备价格昂贵，不可避免地提高了造墙单价，国内设备相对价位较低。
（一） 锯槽法造孔
锯槽法造孔浇注连续墙是20 世纪90 年代才发展起来的一种新的混凝土防渗墙施工技术。该法作业机理明确，设备新颖，结构简单，操作方便，可以做20cm 厚左右的超薄防渗墙，施工速度快，造价经济，可以实现真正的连续开槽，成槽质量好。但造槽孔深度限在40m以内。
1.往复射流式开槽机造孔施工
往复射流式开槽机是应用最广泛的开槽机械，它适应范围较广。该设备综合了锯、犁和射流冲击的理论，集中了各类开槽机的优点，具有功率大、成槽速度快、整机结构紧凑、便于拆装、便于运输等优点。往复射流式开槽机最适合于砂壤土、粉土地层情况作业。其工作原理见图13-1。
2.链斗式开槽机造孔施工
链斗式开槽机工作原理是利用耐磨链条带动挖斗将土体挖开，然后造浆固壁成槽。其最大优点是对黏性土、直径小于15cm的卵石土层作业特别有效。
链斗式开槽行走机构有两种形式：一种是轮式，一种是轨道式。链斗式开槽机造孔成墙工作原理见图13-2。
3.液压开槽机造孔施工

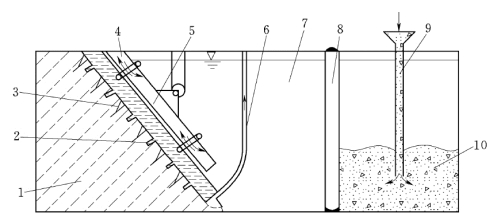

图13-1 往复射流式锯槽机造孔成墙工作原理图
1—坝体；2—喷水嘴；3—刀齿；4—刀杆；5—大臂；6—反循环泥浆管；7—注满泥浆槽孔；8—隔离体；9—漏斗导管；10—已浇混凝土

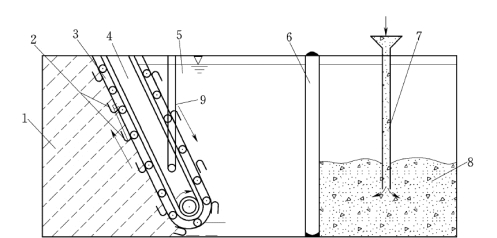

图13-2 链斗式开槽机造孔成墙工作原理图
1—坝体；2—挖斗；3—链条；4—大臂；5—注满浆液槽孔；6—隔离体；7—漏斗导管；8—已浇混凝土；9—吊绳
液压开槽机工作原理为：液压系统使液压缸的活塞杆做垂直运动，带动工作装置刀杆做上下往复运动，刀杆上的刀排紧贴工作面切削和剥离土体，被切削和剥离掉的土体及切屑，由反循环排渣系统强行排出槽孔，开槽机沿墙体轴线方向全端面切削，不断前移，直至防渗墙末端，从而形成一个连续规则的长形槽孔，作业中使用泥浆固壁。工作原理见图13-3。液压开槽机可以在各种土类地层进行连续开槽作业，最大成槽深度45m，开槽宽度0.18～0.4m，排渣粒径小于8cm，一般地层开槽效率13～14m2/h。
锯槽法造孔施工工艺与垂直铺塑防渗造孔工艺原理基本相同，区别在于排渣和泥浆固壁方面，做防渗墙时要求更严格和规范。
（二） 挖掘机具造孔
挖掘机具造孔比锯槽法造孔施工要复杂得多。机械设备庞大，所造槽孔宽度大，施工难度增加，造价也较高，但深度可达40m 以上。挖掘机具造孔施工必须首先修筑其辅助设施——导墙。
1.修筑导墙
修筑导墙，是挖掘机具法造孔浇注地下连续墙施工的重要组成部分，是在地层表面沿地下连续墙轴线方向设置的临时构筑物。
（1）导墙的作用。导墙的作用有以下四个方面：
1）导向作用。
2）槽孔中心部位与标高的定位控制作用。
图13-3 液压开槽机造孔成墙原理图
1—锯齿型刀排；2—坝体；3—主机；4—刀杆；5—注满泥浆槽孔；6—隔离体；7—漏斗导管；8—已浇混凝土
3）泥浆贮存、液面保持作用。
4）槽孔上部孔壁保护、外部荷载支撑作用。
（2）导墙的形式。常用导墙的形式见图13-4。

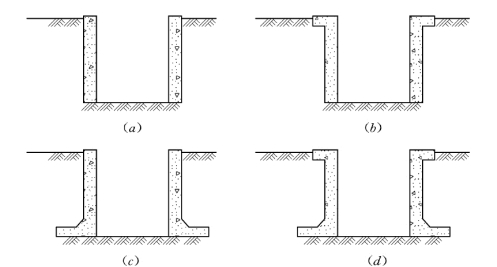

图13-4 导墙的形式
（a）直板形；（b）倒L形；（c）L形；（d）槽形
1）直板形：断面结构简单，一般适用于表层土壤较好的土层，如紧密的黏性土等。由于这种类型的导墙只能承受较小的上部荷载，因此，常作为槽段端面尺寸不大的小型地下连续墙工程的导墙形式。
2）倒L形：一般适用于表层土不具有足够强度的土层，如砂质较多的黏土层等。
3）L形：是应用较多的一种结构，适用于表层地基土为杂填土、砂土、软黏土等土质松散、胶结强度低的土层。
4）槽形：适用于表层地基土强度低且导墙需要承受较大荷载的情况。
（3）导墙的修筑施工。导墙一般为现浇的钢筋混凝土结构，也有钢板的或预制的装配式结构。导墙施工应严格按下列要求进行：
1）导墙的纵向分段与地下连续墙的分段应错开一定距离。
2）导墙内墙面应垂直，而且平行于连续墙中心线，两行导墙墙面间距应比地下连续墙设计厚度大40～60mm。
3）墙面与纵轴线的距离偏差不大于±10mm；两条导墙间距偏差不大于±5mm。
4）导墙埋设深度由地基土质、墙体上部荷载、挖槽方法等因素决定，一般为1.5～2m；导墙顶部应保持水平并高于地面100mm；保证槽内泥浆液面高于地下水位2.0m 以上；墙厚0.15～0.25m，带有墙趾的，其厚度不宜小于0.2m。
5）导墙顶应水平，施工段全长范围高差应小于±10mm，局部高差小于5mm。
6）导墙背侧需用黏性土分层回填并夯实，不得有漏浆发生。
7）现浇钢筋混凝土导墙，拆模板后应立即在墙间加设支撑；混凝土养护期间，不得有重型设备在导墙附近行走或作业，防止导墙开裂或位移变形。
2.造孔机具
（1）冲击钻机造孔。我国常用的冲击钻有CZ 型冲击钻机。CZ 型冲击钻机有20 型、22 型和30 型，其工作原理见图13-5。

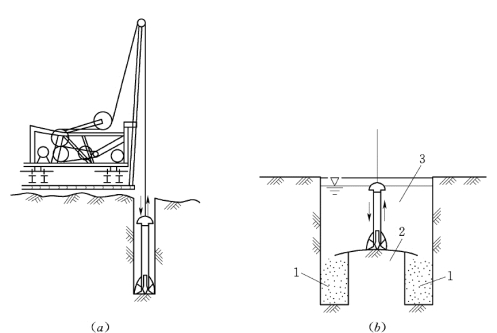

图13-5 CZ型冲击钻机造孔
（a）钻主孔；（b）劈打副孔
1—主孔；2—副孔；3—孔内注满泥浆
常用的钻头有十字形钻头和空心钻头，适合于各种土质情况作业。另外，配有抽砂筒和接砂斗等专用工具。
施工时应注意以下问题：
1）开孔钻头直径必须大于终孔直径。造孔过程中要经常检查钻头直径，磨损后应及时补焊。
2）选择合理的副孔长度。
3）一、二期槽孔同时造孔时，其间应留有足够的长度，以免被挤穿。
（2）抓斗式成槽机造孔。液压抓斗式成槽机较冲击钻机具有更大的适用性。它可以在坚硬的土壤与砂砾石中成槽，能挖出最大直径1m左右的石块，成槽深度最大可达60m。
目前国内抓斗式成槽机有进口、合资、国产三种。进口、合资设备价格昂贵，不可避免地提高了造墙单价，国内设备相对价位较低。例如，由中国地质装备总公司与中国水利水电科学研究院共同研制的GDW3 型抓槽机（见图13-6），其目标参数是成槽深度40m，成槽厚度300mm，一次成槽宽度2000mm。

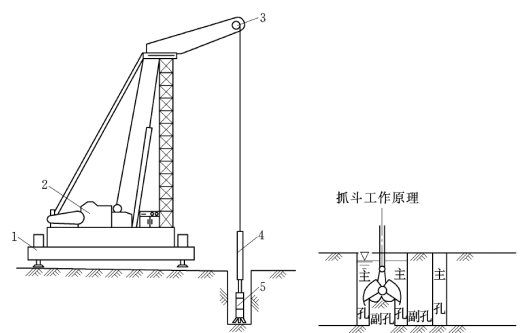

图13-6 GDW3 型抓斗式成槽机造孔
1—行走支撑机构；2—主电机；3—支撑滑轮；4—收放机构；5—冲抓挖斗
抓斗式成槽机造孔是一种先钻后抓法，也叫钻抓法或两钻一抓成孔法。其施工工艺如下：
1）做好施工准备后，用冲击钻或回转钻机首先完成主孔，并要保证主孔的垂直度符合要求。
2）主孔的间距应小于或等于液压抓斗的有效抓斗长度。
3）主孔完成以后，用液压抓斗抓取副孔成槽。
4）基岩部分的钻进由重锤完成，不带重锤的抓斗仍需由冲击钻或回转钻机完成基岩钻进，最后成槽。
（3）回转钻机造孔。对于地质条件较好的地层，可用反循环回转钻机造孔，工作原理见图13-7。其特点如下：
1）振动小，噪音低。
2）钻挖钻头不必每次上下排弃钻渣，钻挖深层时只需接长钻杆，槽孔深浅易于掌握，施工速度快。
3）反循环成孔采用旋转切削方式，钻挖靠钻头平稳的旋转，同时将土砂渣和水吸升；钻孔内的泥浆压力抵消了孔隙水压力，从而避免了涌砂等现象，可钻挖地下水位以下的厚细砂层。
4）很难钻挖比钻头吸泥口径大的卵石（15cm以上）层。
5）土层中地下水压力较大或有流动状态的水时，施工较困难。
6）废泥水处理量大，钻挖出来的土砂中水分多，弃土困难。
