混凝土泵送设备与管道的选择

2023-06-29 理论教育版权反馈

【摘要】：按表10-19、表10-20 和表10-21 换算的总压力损失，应小于混凝土泵正常工作的最大出口压力。重要工程的混凝土泵送施工，混凝土泵应有一定的备用台数。

1.混凝土输送管的水平长度的确定

在选择混凝土泵和计算泵送能力时，通常是将混凝土输送管的各种工作状态换算成水平长度。

2.混凝土泵的最大水平输送距离

pagenumber_ebook=231,pagenumber_book=223

式中　Lmax——混凝土泵的最大水平输送距离，m；

Pmax——混凝土泵的最大出口压力，Pa；

△PH——混凝土在水平输送管内流动每米产生的压力损失，Pa/m；

r0——混凝土输送管半径，m；

K1——黏着系数，Pa；

K2——速度系数，Pa/ （m·s）；

S1——混凝土坍落度；

t2/t1——混凝土泵分配网切换时间与活塞推压混凝土时间比，一般取0.3；

v2——混凝土拌和物在输送管内的平均流速，m/s；

α2——径向压力与轴向压力比，对普通混凝土取0.90。

3.混凝土泵的泵送能力验算

根据具体情况和有关计算应符合下列要求：

（1）混凝土输送管道的配管整体水平换算长度应不超过计算所得的最大水平泵送距离。

（2）按表10-19、表10-20 和表10-21 换算的总压力损失，应小于混凝土泵正常工作的最大出口压力。

表10-19　混凝土输送管的水平换算长度

pagenumber_ebook=232,pagenumber_book=224

注　1.R 为弯曲平径。
2.弯管的弯曲角度小于90°时，需将表列数值乘以该角度与90°角的比值。
3.向下垂直管，其水平换算长度等于其自身长度。
4.斜向配管时，根据其水平及垂直投影长度，分别按水平、垂直配管计算。

表10-20　混凝土泵送时的换算压力损失

pagenumber_ebook=232,pagenumber_book=224

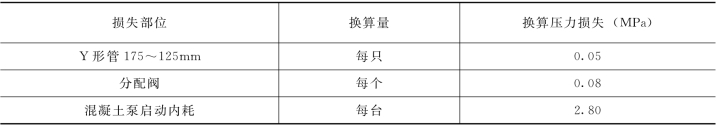

表10-21　附属泵体的压力损失换算

pagenumber_ebook=232,pagenumber_book=224

4.混凝土泵的台数

根据混凝土浇筑的数量和混凝土泵单机的实际平均输出量和施工作业时间，按下式计算

式中　N2——混凝土泵数量，台；

Q——混凝土浇筑数量，m3；

Q1——每台混凝土泵的实际平均输出量，m3/h；

T——混凝土泵送施工作业时间，h。
