普通混凝土中砂石的用量约占混凝土总质量的3/4，体积占混凝土总体积的70%~80%，其质量在很大程度上影响着混凝土的各种技术性质，进而影响混凝土结构工程的施工质量。砂子的粗细对混凝土的内部结构及性能具有显著影响。普通混凝土用砂的细度模数范围一般为3.7~1.6，宜优先选用中砂。......
2023-10-10
水工混凝土必须掺用外加剂，掺入适宜品种可提高混凝土质量和耐久性
【摘要】：在水工混凝土中掺入品种适宜的外加剂，能改善混凝土和易性、可调节凝结时间、提高强度和耐久性。根据规范要求，水工混凝土中必须掺用外加剂。不宜用于日最低气温5℃以下施工的混凝土和有早强要求的混凝土及蒸汽养护混凝土。掺防冻剂的混凝土施工有关规定详见GBJ 50119—2002 《混凝土外加剂应用技术规范》中的相关内容。一批进场的外加剂不足一个批号数量的，应视为一批进行检验。
在水工混凝土中掺入品种适宜的外加剂，能改善混凝土和易性、可调节凝结时间、提高强度和耐久性。我国大中型水利水电工程早已普遍掺用外加剂，成为混凝土配合比优化设计的一项重要措施。根据规范要求，水工混凝土中必须掺用外加剂。
（一） 外加剂的种类
（1）减水剂：如木质素磺酸钙、木质素磺酸钠、萘磺酸盐甲醛缩合物等。
（2）引气剂：如松香热聚物、烷基苯磺酸盐和脂肪醇聚氯乙烯醚等。
（3）缓凝剂：如糖钙、木质素磺酸钙、锌盐和纤维素、醚等。
（6）膨胀剂：如明矾石膨胀剂、氧化钙—硫铝酸钙类和氧化镁膨胀剂。
（二） 一般规定及施工要求
1.减水剂
（1）普通减水剂宜用于最低气温5℃以上施工的混凝土；高效减水剂可用于最低气温0℃以上施工混凝土以及蒸汽养护混凝土。
（2）普通减水剂的掺量为水泥重量的0.2%～0.3%，但不得大于0.5%；高效减水剂的掺量宜为0.5%～1.0%。
（3）减水剂宜以溶液掺加，并与拌和水同时加入搅拌机内。溶液中的水量应从拌和水量中扣除。
（4）掺加减水剂混凝土的运输、浇捣和振动方法与不掺减水剂的混凝土相同。
2.引气剂
（1）引气剂可用于抗冻、防渗、抗硫酸盐、轻骨料以及对饰面有要求的混凝土。
（2）抗冻融性要求高的混凝土，必须掺用引气剂或引气减水剂，其掺量应根据混凝土的含气量要求，通过试验确定。引气剂及引气减水剂混凝土的含气量，不宜超过表10-10的规定。
（3）引气剂及引气减水剂应以溶液掺加，溶液中的水量应从混凝土拌和水量中扣除。
（4）检验引气剂及引气减水剂中混凝土的含气量应从搅拌机料口进行取样。
（5）引气剂及引气减水剂混凝土必须采用机械搅拌，其搅拌时间不宜大于5min 和少于3min。

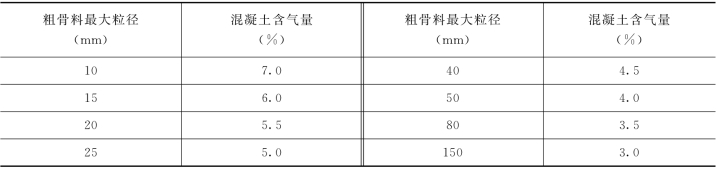

表10-10 掺引气剂及引气减水剂混凝土的含气量
3.缓凝剂
（1）可用于大体积混凝土，炎热气候条件下施工的混凝土或长距离运输的混凝土。不宜用于日最低气温5℃以下施工的混凝土和有早强要求的混凝土及蒸汽养护混凝土。
（2）缓凝剂及缓凝减水剂的掺量可由试验确定。
（3）应以溶液掺加，其水量应从拌和水中扣除。
（4）掺加后的混凝土施工可与不掺加的混凝土相同，但应在混凝土终凝以后方可浇水养护。
4.早强剂
（1）用于蒸汽养护混凝土以及有早强或防冻要求的混凝土工程。
（2）采用氯盐、含氯盐的复合早强剂及早强减水剂不得在相对湿度大于80%的钢筋混凝土以及特殊环境和结构要求中使用。
（3）早强剂的掺量可由试验确定。
（4）氯盐等早强剂，用时可配成溶液；硫酸钠溶液浓度不得大于2%。
（5）如以粉剂加入搅拌时，应先于水泥、骨料干拌后再加水，搅拌时间不得少于3min。
5.防冻剂
（1）适用于负温条件下施工的混凝土。
（2）氯盐类防冻剂的使用应符合早强剂中的有关规定。
（3）防冻剂的掺量应根据其施工温度由试验确定。
（4）掺防冻剂的混凝土施工有关规定详见GBJ 50119—2002 《混凝土外加剂应用技术规范》中的相关内容。
6.膨胀剂
（1）膨胀剂的使用目的和适用范围见表10-11。
（2）膨胀剂的常用掺量可由试验确定。
（3）掺膨胀剂混凝土所用的水泥，应符合下列规定：
1）对硫铝酸钙类膨胀剂 （明矾石膨胀剂除外）、氧化钙类膨胀剂，宜选用硅酸盐水泥、普通硅酸盐水泥，如果用其他水泥应由试验确定。
2）明矾石膨胀剂宜采用普通硅酸盐水泥、矿渣硅酸盐水泥。
（4）膨胀混凝土应采用机械搅拌。搅拌时间应不少于3min，并应比不掺外加剂的混凝土延长30s。
（5）膨胀混凝土必须在潮湿状态下养护14d以上，在日最低气温低于5℃时，应采取保温措施。

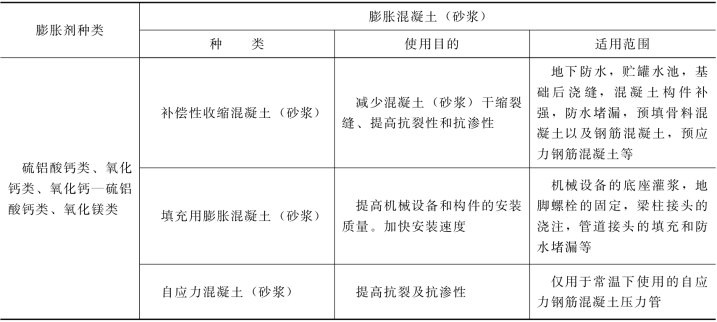

表10-11 膨胀剂的使用目的和适用范围
（三） 外加剂的验收与储存
1）外加剂每批产品出厂时应有检验报告和合格证，使用单位应进行验收检验。掺量大于或等于1%的外加剂以100t为一批，掺量小于1%的外加剂以50t 为一批，掺量小于0.01%的外加剂以1～2t为一批。一批进场的外加剂不足一个批号数量的，应视为一批进行检验。外加剂的检验按GB 8076—1997 《混凝土外加剂》、DL/T 5100—1999 《水工混凝土外加剂技术规程》和SD 105—1982 《水工混凝土试验规程》执行。
2）一个工程掺用同种类外加剂的品种宜选用1～2 种，并由专门生产厂家供应。
3）外加剂应配成水溶液使用。配制溶液时应称量准确，并搅拌均匀。两种外加剂复合使用，如减水剂和引气剂联掺使用时，应分别配制成溶液，在混凝土拌和配料时应分别称量、入机拌和使用。
4）外加剂应存放在专用仓库或固定的场所妥善保管，不同品种外加剂应有标记，分别储存。粉状外加剂在运输和储存过程中应注意防水防潮。
有关施工员的文章
- 详细阅读
-
混凝土施工质量控制，掺料规定与监理要求详细阅读
因设计或施工要求必须在混凝土中掺用碱水、缓凝、引气、调稠等外加剂及其他胶凝材料和掺和料时，其掺入量及材料必须符合设计文件和技术规范的规定，并经过试验确定后报监理机构批准。重要结构部位应多设控制点，以利检查校正。浇筑过程中，如发现模板变形走样应立即采取纠正措施，直至停止混凝土浇筑。其原材料的品种、生产批号、质量等均应记录备查。如因故中止且超过允许间歇时间，则应按施工缝处理。......
2023-10-16
-
混凝土质量和强度检验详解详细阅读
混凝土浇制的质量，仅看表面来判断好坏，是远远不够的，更重要的是应对原材料规范、性能及设计图纸进行检查分析。水中不得含有油脂和影响强度的化合物。混凝土的强度试验。混凝土抗压强度试验可由两种方法，在工地上可用撞痕法，保养期到后，可在专用设备上进行抗压试验，后一种试验一般由主管部门规定，有资质的试验单位和地点，试验后要出具正式试验报告。......
2023-06-29
- 详细阅读
-
混凝土-了解、优点与品种详细阅读
混凝土作为主要的结构施工材料，与其他建筑材料相比，有着自身独特的优点。以水泥为胶凝材料的水泥混凝土是目前工程中使用最多的混凝土，也称为普通混凝土。这是后面重点介绍的混凝土品种。4）高强混凝土高强混凝土是指强度等级为C60及以上的混凝土。只是由强度太高带来的脆性问题尚未从根本上解决，因此，目前在使用高强混凝土方面仍有一定限度。......
2023-10-10
-
影响混凝土结构耐久性的因素-混凝土结构设计计详细阅读
混凝土结构所处的环境、使用条件和防护措施是影响混凝土结构耐久性的外因。工业污染、酸雨、酸性土壤及地下水均有可能对混凝土构成酸性腐蚀。由于碱集料反应一般是在混凝土成型后的若干年后逐渐发生，其结果是造成混凝土耐久性下降，严重时还会使混凝土丧失使用价值。在影响混凝土结构耐久性的诸多因素中，钢筋腐蚀的危害最大。......
2023-09-19
-
水工混凝土中常用的粗骨料：碎石和卵石详细阅读
粗骨料的粒径范围为4.75～150mm 的岩石颗粒，常用的有碎石和卵石两种。粗骨料中公称粒级的上限称为该粒级的最大粒径。当粗骨料粒径增大时，其表面积随之减少。水工混凝土所用粗骨料粒径大、用量多，为获得级配良好的粗骨料，同时为避免堆放、运输石子时产生分离，常常将石子筛分为若干单粒级，分别堆放，常分为4 级，即：5～20mm （小石子）；20～40mm （中石子）；40～80mm （大石子）；80～120 mm。......
2023-06-29
-
纤维增强混凝土的耐久性和整体性详细阅读
纤维网的广泛应用已在一定程度上替代了这种传统作法。圣荷西大学的一项对比试验表明，采用聚丙烯纤维网含量为0.68kg/m3的混凝土比素混凝土减少裂缝71.5%，而设置钢筋网的混凝土仅减少6.5%。......
2023-06-22
相关推荐
