自落式搅拌机是通过筒身旋转，带动搅拌叶片将物料提高，在重力作用下物料自由坠下，反复进行，互相穿插、翻拌、混合，使混凝土各组分搅拌均匀的。强制式混凝土搅拌机一般筒身固定，搅拌机片旋转，对物料施加剪切、挤压、翻滚、滑动、混合使混凝土各组分搅拌均匀。有涡桨强制式搅拌机、单卧轴强制式混凝土搅拌机、双卧轴强制式混凝土搅拌机等型式。二次投料法搅拌的混凝土比一次投料法搅拌的混凝土强度可提高约15%。......
2023-11-07
混凝土拌和和养护所用水的优化策略
【摘要】：拌制和养护混凝土用水应符合JGJ 63—1989 《混凝土拌和用水标准》和DL/T 5144—2001 《水工混凝土施工规范》的规定，不得含有影响水泥正常凝结与硬化的有害杂质。混凝土拌和与养护用水的pH 值和水中的不溶物、可溶物、氯化物、硫酸盐的含量应符合表10-9 的规定。地表水和地下水首次使用前，应按标准JGJ 63—1989 《混凝土拌和用水标准》和DL/T 5144—2001 进行检验。
拌制和养护混凝土用水应符合JGJ 63—1989 《混凝土拌和用水标准》和DL/T 5144—2001 《水工混凝土施工规范》的规定，不得含有影响水泥正常凝结与硬化的有害杂质。
1.水的技术要求
（1）拌和用水所含物质对混凝土、钢筋混凝土和预应力混凝土不应对混凝土的和易性、凝结时间、混凝土强度发展、混凝土的耐久性、污染混凝土表面等方面产生有害作用，要求拌和用水与标准饮用水试验所得的水泥初凝时间差及终凝时间差均不得大于30min；拌和用水配制的水泥砂浆28d抗压强度不得低于用标准饮用水拌和的砂浆抗压强度的90%。
（2）混凝土拌和与养护用水的pH 值和水中的不溶物、可溶物、氯化物、硫酸盐的含量应符合表10-9 的规定。
2.水的使用
（1）凡符合国家标准的生活饮用水，可拌制和养护混凝土。
（2）地表水和地下水首次使用前，应按标准JGJ 63—1989 《混凝土拌和用水标准》和DL/T 5144—2001 进行检验。
（3）海水可用于拌制素混凝土，但不得用于拌制钢筋混凝土和预应力混凝土。

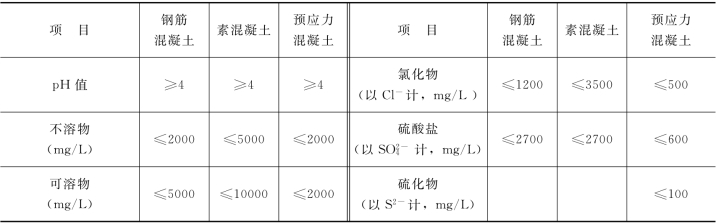

表10-9 拌和与养护混凝土用水的指标要求
注 使用钢丝或热处理钢筋的预应力混凝土中氯化物含量不得超过350mg/L。
有关施工员的文章
- 详细阅读
-
混凝土防渗施工及养护技巧详细阅读
混凝土防渗采用的结构形式有板形、槽形和管形等。混凝土衬砌的施工方式有现场浇筑和预制装配两种。侧档最好在混凝土初凝后拆卸。一般在正常气温下，混凝土浇筑后12h左右即应开始养护。此外，还可在混凝土面上覆盖塑料薄膜，从而使混凝土得以充分养护。其方法同混凝土的养护。......
2023-06-29
-
混凝土养护的注意事项及方法详细阅读
混凝土浇筑完毕后，应及时洒水养护，在一个相当长的时间内，应保持其适当的温度和足够的湿度，以造成混凝土良好的硬化条件。低塑性混凝土宜在浇筑完毕后立即喷雾养护，并及早开始洒水养护。对于冬季和夏季施工的混凝土，养护时间按设计要求进行。混凝土的养护通常以养护工艺分类。......
2023-06-29
-
拌制混凝土的技巧：调配配合比时多加10%水泥详细阅读
拌第一罐混凝土时，宜按配合比多加入10%的水泥、水、细骨料或减少10%的粗骨料，使多余的砂浆布满搅拌筒内壁及搅拌叶片，防止第一罐混凝土拌和物中的砂浆偏少。1）在混凝土搅拌工序中，拌制的混凝土拌和物的均匀性应符合国家现行标准的规定。......
2023-06-29
-
混凝土拌和系统的性能及调节策略详细阅读
6.4.4拌和站（楼）防尘、除尘、降噪装置，应遵守下列规定：1设有独立的隔音、防尘操作（控制）室，运行时操作室内的粉尘平均浓度不大于2mg/m3，噪声值不大于85d B。......
2023-06-25
-
碾压混凝土的温度控制优化方案详细阅读
三峡厂坝导墙采用碾压混凝土，导墙分块长度为30～34m，采用2～3 块为一碾压仓，人工造缝形成设计分块缝。对于外部无常态混凝土或侧面施工期暴露的碾压混凝土浇筑块，其内外温差控制标准一般在常态混凝土基础上加2～3℃。......
2023-06-29
-
设备润滑管理的优化策略详细阅读
4)编制润滑工作所需的各种基础管理资料，如各种型号设备的润滑卡片、油箱储油量定额、润滑油消耗定额、设备换油周期、油品代用的技术资料等，以指导操作人员做好设备润滑工作。5)按润滑“五定”要求(后详述)，搞好在用设备的润滑工作。1)润滑“五定” 是指:①定点，确定每台设备的润滑部位和润滑点，保持其清洁与完整无损，实施定点给油。2)贯彻执行设备润滑“五定”与“三过滤”规定。......
2023-06-21
-
混凝土桥梁的耐久性设计策略详细阅读
混凝土材料的自身特性和结构的设计与施工质量是决定其耐久性的内因。碱-骨料反应引起的混凝土结构破坏程度，比其他耐久性破坏发展更快，后果更为严重。对付碱-骨料反应重在预防，因为混凝土结构一旦发生碱-骨料反应被破坏，目前还没有更可靠的修补措施。冻融破坏的特征是混凝土剥落，严重威胁混凝土的耐久性。提高混凝土抗冻耐久性的主要措施是采用掺入引气剂的混凝土。在影响混凝土结构耐久性的诸多因素中，钢筋腐蚀危害最大。......
2023-06-23
相关推荐
