砌块形状尺寸与植被生长的关系及应用案例
【摘要】：如图7-13 中所示A、B 砌块开孔率较大，以利于植物生长，适用于以防止水土流失为目的的护坡，如设计水位以上部分或堤坝背水面护坡。砌块厚度通常为8cm，平面尺寸40～50cm，呈规则矩形。植生砌块已在淮干蚌郊段堤防加固工程、入海水道二河枢纽工程设计水位以上部分护坡中应用。蚌埠闸扩大工程、入海水道二河枢纽、淮安枢纽、淮干蚌郊段、五河城关段等护坡由于波要素小，均采用此类水平连锁砌块护坡。
从一些文献资料看，护坡砌块块形各异，大小不一，种类繁多，目前还没有一个统一的分类标准。从基本几何形状看，分为矩形砌块和不规则柱状砌块；从砌块中是否有贯穿孔洞看，分为实体砌块和开孔砌块；从砌块间是否连接及连接方式看，分为松散砌块、水平连锁砌块和垂直连锁砌块。每一种砌块都有其特点和适用范围，表7-1 就是矩形和不规则柱形实体块的特点比较。从表7-1 中可以看出，影响基本块形选择因素主要是外观、施工和柔性等因素。

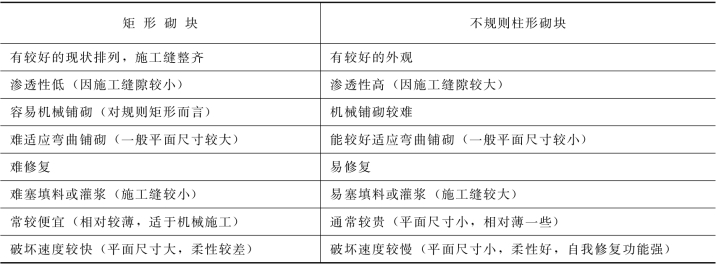

表7-1 矩形和不规则柱形实体砌块特点比较表
护坡砌块几何尺寸均较小，平面尺寸多为几十厘米，厚度在8～50cm，砌块厚度一般根据工程波浪要素、护坡结构的稳定性、砌块的抗折能力、单块重量、施工需要等因素确定。在我国，平面尺寸考虑单块重量要求和最大限度地利用生产线成型面积，多在40～50cm之间，单体重量50～70kg。
图7-12 是国外护坡工程中几种常见的护坡砌块类型。
图7-13 是我国淮河水委员会开发中心生产的护坡砌块类型。
如图7-13 中所示A、B 砌块开孔率较大，以利于植物生长，适用于以防止水土流失为目的的护坡，如设计水位以上部分或堤坝背水面护坡。砌块厚度通常为8cm，平面尺寸40～50cm，呈规则矩形。植生砌块已在淮干蚌郊段堤防加固工程、入海水道二河枢纽工程设计水位以上部分护坡中应用。

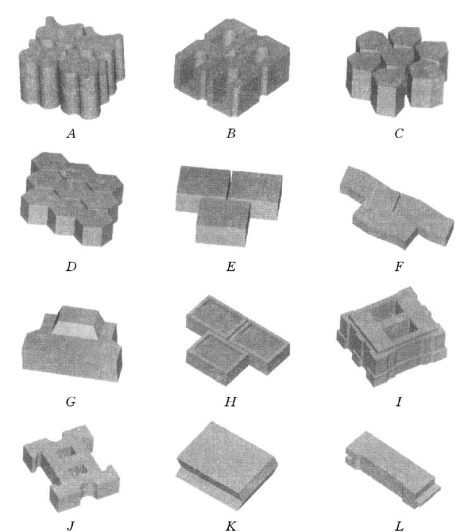

图7-12 国外护坡砌块类型图
图7-13 淮河水委员会开发中心生产的护坡砌块类型图
如图7-13 中C～H 所示，该类砌块是在规则矩形基础上在对应两边或四边设计水平连锁面而成的。平面尺寸在40～50cm，厚度可根据需要生产。模型试验表明，水平连锁砌块适用于动力作用中等程度的护坡工程，厚度在12～15cm 的实体水平连锁砌块可满足一般内陆水域河道堤防工程护坡要求；对波要素更大一些的堤坝护坡工程，可设计开孔率为7%～10%的开孔水平连锁砌块。作为抗动力作用护坡砌块，为保证单体砌块有足够的强度，建议砌块厚度小于12cm 时不进行开孔设计。蚌埠闸扩大工程、入海水道二河枢纽、淮安枢纽、淮干蚌郊段、五河城关段等护坡由于波要素小，均采用此类水平连锁砌块护坡。
如图7-13 中I、J 所示砌块是在水平连锁砌块的基础上，在沿斜坡方向的两个面设计垂直连锁并增加开孔而成的。连锁深度为4 ～5cm，中间孔槽宽度15mm，开孔率7.5%。模型试验表明，这类砌块适用于动力作用较强的护坡工程，当有效波高Hs超过1.0m时，建议采用开孔垂直连锁砌块。临淮岗洪水控制工程主坝护坡由于100 年一遇水位对应有效波高大多超过1.0m，实际采用这类开孔垂直连锁砌块护坡。
