扣件式组合脚手架的搭建及要求
【摘要】：为了节约钢管，可搭设扣件式组合脚手架。支承架每隔3 步高要设连墙杆，与墙拉结。支承架之间净距为6m，尽端的支承架宜搭双跨的，每隔4 步高要在支承架之间设水平拉杆，以保持脚手架的整体稳定。组合脚手架搭设前，现场地面要平整，基土要夯实，接支承架立杆位置放线，依次放稳垫板及底座。两支承架之间净距力求准确，误差不得超过7cm。桁架的升降可采用倒链或手扳葫芦等起重机具，将其挂在支承架顶部，吊钩钩于桁架吊环上。
为了节约钢管，可搭设扣件式组合脚手架。组合脚手架由支承架、桁架、水平拉杆等组成，见图7-4。

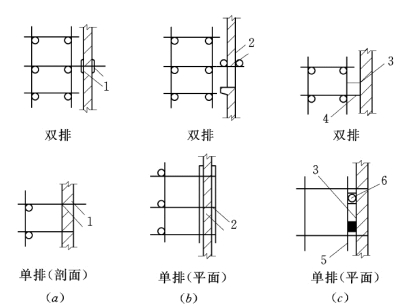

图7-3 连墙杆的做法
1—两只扣件；2—两根短管；3—铅丝与墙内埋设的钢环拉住；4—此横杆顶墙；5—加一根短管；6—木楔

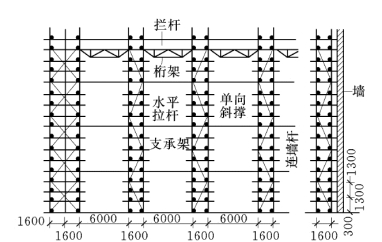

图7-4 扣件式组合脚手架
支承架由立杆、横杆、剪刀撑等组成，各杆件用扣件连接。支承架的平面尺寸为 1.6 × 1.6m。横杆步距为 1.2 ～1.4m，剪刀撑从底到顶布置在支承架的四周。支承架每隔3 步高要设连墙杆，与墙拉结。支承架之间净距为6m，尽端的支承架宜搭双跨的，每隔4 步高要在支承架之间设水平拉杆，以保持脚手架的整体稳定。
桁架可用角钢及钢筋焊成，两头要做成活动端头，提升时端头转垂直，到操作层时，端头转水平，搁在支承架的横梁上。
组合脚手架搭设前，现场地面要平整，基土要夯实，接支承架立杆位置放线，依次放稳垫板及底座。四根立杆要求构成正方形，对角线长度要相等。立杆要立直，对垂直度允许偏差不得大于其高度的1/300。横杆要求水平，各支承架相对位置上的横杆要求在同一水平面上。这样，桁架支上后，不致发生歪斜现象。随着支承架的搭高，按要求及时设置连墙杆和剪刀撑。两支承架之间净距力求准确，误差不得超过7cm。两支承架之间也要及时安装水平拉结杆。
桁架的升降可采用倒链或手扳葫芦等起重机具，将其挂在支承架顶部，吊钩钩于桁架吊环上。提升时，将桁架端头放下，提到操作层时将端头放平，搁于横杆上。
