【摘要】：扣件式钢管脚手架在搭设时，要注意以下要求：立杆的垂直偏差不得大于架高的1/200 两根立杆的接头应错开50cm，并力求不在同一步内，为此在装第一节立杆时应有意识地选长短不一的钢管。

1.杆件和扣件

扣件式钢管脚手架是由许多钢管杆件用扣件连接而成的。搭设灵活、拆除方便，能周转使用，适应建筑物平面、立面变化的需要，还可以用作搭设斜道、上料平台、井架。也可用作模板的支撑构件，还可以搭设各种卸荷支架。

构成钢管脚手架的主要杆件有底座、立杆、大横杆、小横杆、剪刀撑、斜撑和抛撑。各种杆件应优先采用外径为48mm，壁厚为3.5mm 的焊接钢管，缺乏这种钢管时，也可采用同样规格的无缝钢管。用作立杆和斜杆的钢管长度以4～6.5m 为好，小横杆的长度以2.1～2.3m 为宜。底座由套管和底板焊成。套管一般用外径为57mm，壁厚为3.5mm的钢管（或用外径为60mm，壁厚为3 ～4mm 的钢管），长为150mm。底板一般用边长（或直径）为150mm，厚8mm的钢板做成。

扣件有三种形式，见图7-1。

（1）直角扣件：又称十字扣，是用于连接扣紧两根垂直相交的杆件，如立杆与大横杆、大横杆与小横杆的连接。

（2）对接扣件：又称一字扣件，用于两根杆件的对接接长，如立杆，大横杆、斜杆的接长。

pagenumber_ebook=152,pagenumber_book=144

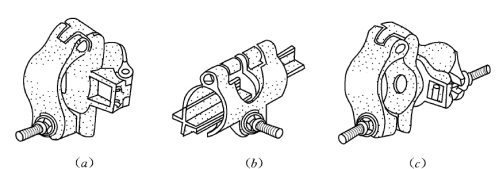

图7-1　扣件的形式

（a）十字形；（b）一字形；（c）回转形

（3）回转扣件：用于连接扣紧两根呈任意角度相交的杆件，如立杆与剪刀撑和斜撑的连接。

2.构造与搭设

扣件式钢管脚手架同样有单排和双排两种，见图7-2，立杆纵向间距为1.5m，横向间距为1.5m。双排架子的里排立杆距墙面0.4～0.5m；大横杆步距为1.2～1.4m；小横杆间距不大于1.5m。单排架立杆距墙面1.2～1.4m；小横杆一端插入墙内至少24cm，其他间距同双排架子。

pagenumber_ebook=152,pagenumber_book=144

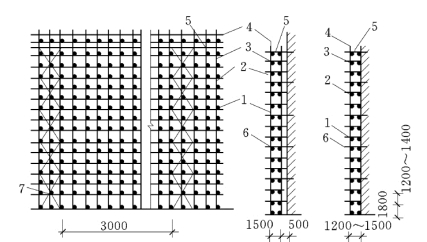

图7-2　扣件式钢管脚手架

1—立杆；2—大横杆；3—小横杆；4—栏杆；5—脚手板；6—连墙杆；7—剪刀撑

三步以上的脚手架必须设连墙杆，连墙杆要隔3 步架、5 跨间设置一处。连墙杆与墙拉结的方法有下列几种，见图7-3。

（1）将连墙杆一头穿过墙，并在墙的里、外侧加短管用扣件扣住。

（2）将连墙杆一头顶墙，并用铁线绕过立杆与墙上的预埋吊环绑住。

（3）在窗洞处，则另用两根短管夹住窗间墙，连墙杆用扣件与短管连接。

七步以上的脚手架必须设置剪刀撑，剪刀撑设在脚手架的转角、端头及沿纵向每隔30m 处，每处剪刀撑占两个跨间，从底到顶连续布置，钢管与水平方向呈45°～60°的夹角，最下一对要落地。

脚手架的施工层上，沿外排立杆要设通长的栏杆。

脚手架在门洞通道处，应使部分立杆及大横杆挑空，并加两根短管作八字撑布置，八字撑与挑空的立杆、大横杆用扣件连接，使上层荷载通过八字撑传到地面。单排架在窗洞口处，应在洞口外侧加两根短管，小横杆与短管用扣件连接。

扣件式钢管脚手架在搭设时，要注意以下要求：

（1）立杆的垂直偏差不得大于架高的1/200 两根立杆的接头应错开50cm，并力求不在同一步内，为此在装第一节立杆时应有意识地选长短不一的钢管。

（2）大横杆在安装时，同一步内纵向水平高低差不得超过6cm。同一步里外两根大横杆接头应互相错开，不宜在同一跨间内。同一跨间上下相邻的两根大横杆接头要错开50cm以上，也不宜在同一跨间内。

（3）小横杆用扣件紧固于大横杆上，靠近立杆的小横杆，可紧固于立杆上。双排脚手架小横杆靠墙的一端应离开墙面5～10cm。

（4）剪刀撑搭设时，应将一根钢管紧扣在立杆上，另一根钢管紧扣在小横杆（与立杆相扣的小横杆上）。剪刀撑两端的扣件距邻近连接点不宜大于20cm。最下一对剪刀撑与立杆连接点距地面不宜大于50cm。

（5）脚手架各杆件相交伸出的端头均应大于10cm，以防止杆件滑脱。

（6）随着砌墙高度按要求设置横杆与墙锚拉。

（7）扣件安装时，对接扣件开口朝向架子内侧，螺栓向上。直角扣件开口不得朝下。螺栓的拧紧程度必须适度，过紧过松都不好。还应经常检查扣件是否松动，如有松动要及时拧紧。
