孔眼爆破技巧：合理布置炮孔形成阶梯
【摘要】：根据孔径的大小和孔眼的深度可分为浅孔爆破法和深孔爆破法。图6-6阶梯爆破布孔示意图1.炮孔布置原则合理布置炮孔，充分利用天然临空面或创造更多的临空面，无论是浅孔爆破还是深孔爆破，对形成阶梯都是必要的。图6-6 表示孔眼爆破梯段布孔图。深孔爆破的阶梯高度H，主要根据总挖深、地层岩石情况以及挖掘机对掌子面高度要求等因素综合确定。无论浅孔还是深孔，只有保证了最小堵塞长度，防止爆后气体逸出，才有利于提高爆破效果。
根据孔径的大小和孔眼的深度可分为浅孔爆破法和深孔爆破法。前者孔径小于75mm，孔深小于5m；后者孔径大于75mm，孔深大于5m。前者适用于各种地形条件和工作面的情况，有利于控制开挖面的形状和规格，使用的钻孔机具较简单，操作方便，但生产效率低，孔耗大，不适合大规模的爆破工程；而后者恰好弥补了前者的缺点，适用于料场和基坑的规模大、强度高的采挖工作。

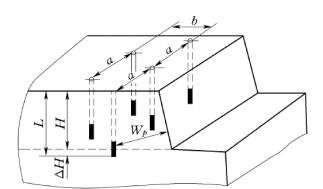

图6-6 阶梯爆破布孔示意图
1.炮孔布置原则
合理布置炮孔，充分利用天然临空面或创造更多的临空面，无论是浅孔爆破还是深孔爆破，对形成阶梯都是必要的。这样不仅有利于提高爆破效果，降低成本，也便于组织钻孔、装药、爆破和出渣的平行流水作业，避免干扰，加快进度。布孔时，宜使炮孔与岩石层面和节理面正交，不宜穿过与地面贯穿的裂缝，以防漏气，影响爆破效果。深孔作业布孔尚应考虑不同性能挖掘机对掌子面的要求。图6-6 表示孔眼爆破梯段布孔图。
2.布孔的技术参数
（1）计算抵抗线长度Wp（m）。
式中 KW——岩石性质对抵抗线的影响系数，通常采用15～30，岩性越软弱取值越大；
d——炮孔直径，浅孔以m计，深孔以mm计；
H——阶梯高度，m；
D——岩石硬度影响系数，一般取0.46～0.56；
h——阶梯高度系数，见表6-3。
表6-3 阶梯高度影响系数h值
（2）阶梯高度H （m）。
浅孔
(https://www.chuimin.cn)
式中 KH——防止爆破顶面逸出的系数，通常采用1.2～2.0。
深孔爆破的阶梯高度H，主要根据总挖深、地层岩石情况以及挖掘机对掌子面高度要求等因素综合确定。
（3）炮孔深度L （m）。
式中 KL——岩性对孔深的影响系数，通常，对于坚硬岩石取KL＝1.1 ～1.15，中等坚硬岩石取KL＝1.0，松软岩石取KL＝0.85～0.95；
△H——超钻深度，m。
（4）炮孔间距a （m）。
式中 Ka——起爆方式对孔距的影响系数，对火花起爆取Ka＝1.0～1.5；对电气起爆取Ka＝1.2～2.0。
（5）炮孔排距b （m）。孔眼爆破无论浅孔、深孔，双排布孔呈等边三角形，多排呈梅花形，其排距按式（6-9）确定
（6）炮孔的最小堵塞长度Lmin（m）。
无论浅孔还是深孔，只有保证了最小堵塞长度，防止爆后气体逸出，才有利于提高爆破效果。
3.孔眼爆破的药量计算
孔眼梯段爆破多采用群孔松动爆破，考虑孔间联合作用，其单孔装药量按式（6-12）计算
根据各种布孔参数用式（6-12）计算确定装药量后，应根据孔径及最小堵塞长度复核是否满足允许最大装药长度的要求；否则应调整布孔参数，以满足要求为准。
