土壁支承方法及板桩种类简介
【摘要】：土壁支承方法根据工程特点、土质条件、开挖速度、地下水位和施工方法等不同情况，可以选择钢（木）支撑、钢 （木）板桩、钢筋混凝土护坡桩和钢筋混凝土地下连续墙等。板桩的种类有钢板桩、木板桩和钢筋混凝土板桩等。无锚碇板桩即为悬壁式板桩，这种板桩对于土的性质、荷载大小等非常敏感，由于它仅依靠入土部分的土压力来维持板桩的稳定，所以其高度一般不大于4m，否则就不经济，这种板桩仅适用较浅的基坑土壁支护。
基槽（坑）或管沟开挖时，如果土质或周围场地条件允许，采用放坡开挖往往是比较经济的。但是，如果在建筑物稠密的地区施工，有时不允许按规定的坡度进行放坡，或深基槽 （坑）开挖时，放坡所增加的土方量过大，就需要用设置土壁支撑的施工方法，以保证土方开挖顺利进行和安全，并减少对相邻已有建筑物的不利影响。
土壁支承方法根据工程特点、土质条件、开挖速度、地下水位和施工方法等不同情况，可以选择钢（木）支撑、钢 （木）板桩、钢筋混凝土护坡桩和钢筋混凝土地下连续墙等。
（一） 钢（木） 支撑
开挖基槽（坑）或管沟常用的钢（木）支撑有横撑式支撑和锚碇式支撑等。
1.横撑式支撑
在开挖狭窄的基槽（坑）或管沟时，可采用横撑式支撑，见图4-1。横撑式支撑根据挡土板放置方式的不同，可以分为水平挡板支撑和垂直挡板支撑。水平挡板支撑由水平挡土板、竖楞木和横撑三部分组成，它又可分为断续式和连续式两种。断续式水平挡土板支撑[见图4-1 （a）]在湿度小的黏性土及挖土深度小于3m时采用。连续式水平挡板支撑用于较潮湿的或散粒的土，挖土深度可达5m。垂直挡板支撑 [见图4-1 （b）]用于松散的和潮湿度很高的土，挖土深度不限。
采用横撑式支撑时，应随挖随撑，支撑牢固。施工中应经常检查，如有松动变形等现象，应及时加固或更换。支撑的拆除，应按回填土顺序依次进行。多层支撑拆除时，应按自下而上的顺序，在下层支撑拆除并回填土完成后才能拆除上层的支撑。拆除支撑时，应防止附近建筑物和构筑物等产生下沉和破坏，必要时应采取妥善的保护措施。
2.锚碇式支撑
当基坑宽度较大时，横撑自由长度（跨度）过大而稳定性不足或采用机械挖土基坑内不允许有水平支撑阻拦时，则可设置锚碇式支撑，见图4-2，即用拉锚来代替横撑，锚桩应设置在土体破坏棱体范围以外，以保证锚碇不失去应有的作用。

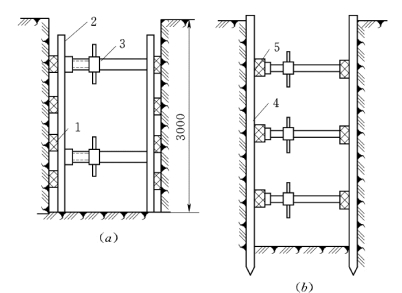

图4-1 横撑式支撑
（a）水平挡板支撑；（b）垂直挡板支撑
1—水平挡土板；2—竖楞木；3—工具式横撑；4—竖直挡土板；5—横楞木
图4-2 锚碇式支撑
1—柱桩；2—挡土板；3—锚桩；4—拉杆；5—回填土；φ—土的内摩擦角
（二） 板桩支撑
板桩是一种支护结构，可用它来抵抗土和水所产生的水平压力，既挡土又挡水。当开挖的基坑较深，地下水位较高又有可能出现流砂现象时，如果未采用井点降水方法，则宜采用板桩打入土中，使地下水在土中渗流的路线延长，降低水力坡度，阻止地下水渗入基坑内，从而防止流砂产生。在靠近原有建筑物开挖基槽（坑）时，为了防止原有建筑物基础下沉，通常也采用打板桩方法进行支护。
板桩的种类有钢板桩、木板桩和钢筋混凝土板桩等。钢板桩在临时工程中可重复多次使用，打设方便、强度高、应用最广泛。
钢板桩是由带锁口或钳口的热轧型钢制成，把这种钢板桩互相连接就形成钢板桩墙，可用于挡土和挡水。常用的钢板桩有平板桩与波浪形板桩 （通常称为 “拉森”板桩）两类，见图4-3。平板桩容易打入地下，挡水和承受轴向力的性能良好，但长轴方向抗弯能力较小；波浪形板桩挡水和抗弯性能都较好。
图4-3 常用的钢板桩
（a）平板桩；（b）波浪形板柱 （“拉森”板桩）
板桩支撑根据有无设置锚碇结构分为不锚碇板桩和有锚碇板桩两类。无锚碇板桩即为悬壁式板桩，这种板桩对于土的性质、荷载大小等非常敏感，由于它仅依靠入土部分的土压力来维持板桩的稳定，所以其高度一般不大于4m，否则就不经济，这种板桩仅适用较浅的基坑土壁支护。有锚锭板桩是在板桩上部用拉锚装置加以固定，以提高板桩的支护能力。单锚板桩是常用的有锚锭板桩的一种支护形式，它是由板桩、横梁、拉杆、锚锭桩和螺母等组成，见图4-4，钢板桩顶端通过横梁（槽钢）、钢拉杆、螺母固定在锚锭桩上。

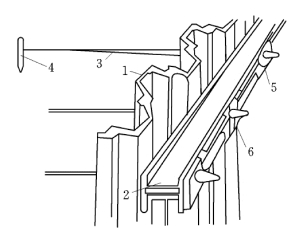

图4-4 单锚板桩
1—钢板桩 （“拉森”板桩）；2—横梁 （槽钢）3—钢拉杆；4—锚碇桩；5—垫板；6—螺母
单锚板桩的设计主要取决于板桩入土深度、截面弯矩和锚杆拉力三个要素，应使板桩支护结构的强度和稳定性有足够的保证。
工程实践表明，单锚板桩破坏主要有下列几种情况，见图4-5。
（1）板桩底端向外移动。当板桩入土深度不够或由于挖土超深及坑底土过于软弱等，在土压力作用下，都可能产生板桩绕拉锚点转动，使板桩底端向外移动，见图4-5 （a）。
（2）板桩弯曲破坏。板桩本身断面太小，刚度；不够，在土压力作用下失稳而弯曲破坏，见图4-5（b）。
（3）锚锭系统破坏。锚锭系统破坏可能是拉杆强度不够被拉断，也可能是锚锭桩失效等，使板桩在土压力作用下向前倾倒，使土体滑动，见图4-5 （c）。

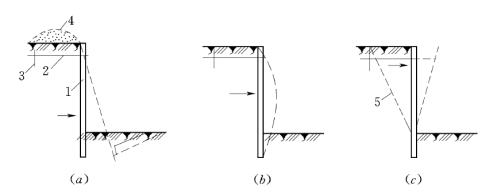

图4-5 板桩破坏情况
（a）板桩底端向外移动；（b）板桩弯曲破坏；（c）锚碇系统破坏
1—板桩；2—拉杆；3—锚碇；4—堆土；5—破坏面
此外，也可能因为软黏土发生圆弧滑动而引起整个板桩墙的破坏。
后两种破坏情况常常是由于施工时，大量弃土无计划堆置于板桩后面的地面上所引起的，尤其是在雨季施工时更容易发生这种情况，因此，要特别注意这一点。
板桩施工时要正确选择打桩方法、打桩机械和流水段划分，以便使打设后的板桩墙有足够的刚度和良好的挡水作用。对封闭式的钢板桩墙要求做到墙面平直、平面尺寸准确，封闭合拢好。打桩流水段大小的划分直接影响合拢点的数量和误差积累。如流水段长则合拢点少，而误差积累大，封闭合拢时需调整的范围就大；如流水段短，则合拢点多，积累误差小，轴线位置较准确，但封闭合拢时调整次数多。一般情况下，打桩流水段大小，要根据打桩工程规模和打桩机械的特点加以正确划分。
钢板桩的打设，通常采用下面的方法：
（1）单独打入法。此法是从板桩墙一角开始逐根打入，直至打桩工程结束。其优点是桩打设时不需要辅助支架，施工简便，打设速度快；缺点是易使桩的一侧倾斜，且误差积累后不容易纠正。因此，这种打法只适于对板桩墙质量要求一般，且板桩长度较小（如小于10m）的情况。

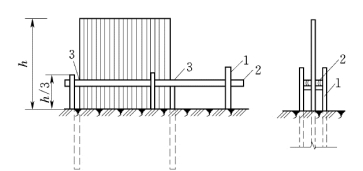

图4-6 围檩插桩
1—围檩桩；2—围檩；3—两端先打入的定位钢板桩
（2）围檩插桩法。此法是打桩前先在地面上沿板桩墙两侧每隔一定距离打入围檩桩，并在其上面安装单层围檩 （见图4-6）或双层围檩，然后根据钢围檩上的画线，将钢板桩逐根插入，并以10～20 根桩为一组，每组桩打设时，先将两端的钢板桩打入地下，作为定位板桩，而后再按阶梯状打设其他钢板桩。这样一组一组地进行打设。这种打桩方法的优点是可以减少桩倾斜误差积累，防止板桩过大的倾斜和扭转，且易于实现封闭合拢，板桩墙施工质量较好。其缺点是插桩的自立高度较大，要注意插桩的稳定和施工安全。一般情况下多采用此法打设板桩墙。如果对板桩墙质量要求很高时，可以采用双层围檩插桩法。
（三） 土层锚杆
当开挖深度大的基坑采用钢板桩、钢筋混凝土桩作坑壁支撑时，若受周围场地限制，挡土桩顶端既不能做拉锚、又不能作悬臂桩，在这种情况下，采用土层锚杆是一种比较好的方法。
图4-7 土层锚杆示意图
1—钻孔；2—拉杆；3—锚固体；4—锚头；5—挡土桩；6—主动滑动面；7—基坑；l1—非锚固段长度；l2—锚固段
土层锚杆是由锚头、拉杆和锚固体等组成，见图4-7。锚杆根据主动滑动面分为锚固段 （有效锚固长度）和非锚固段（自由长度）。施工时，先在基坑侧壁钻倾孔（沿水平线向下倾斜10°～45°），然后在孔中插入拉杆（螺纹钢筋、高强度钢丝束或钢绞线等），再灌注水泥砂浆，必要时进行预应力张拉锚固。
土层锚杆一端插入土层中，另一端与挡土桩拉结，借助锚杆与土层的摩擦阻力产生的水平抗力来抵抗土的侧压力，维护挡土桩的稳定。
土层锚杆的类型主要有以下几种：
（1）一般灌浆锚杆。用水泥砂浆 （或水泥浆）灌注入孔中，将拉杆锚固于地层内部，拉杆所承受的拉力通过锚固段传递到周围地层中。
（2）预压锚杆。它与一般灌浆锚杆不同的是在灌浆时施加一定压力，在压力下水泥砂浆渗入孔壁四周的裂缝中，并在压力下固结，从而使锚杆具有较大的抗拔力。
（3）预应力锚杆。先对锚固段用快凝水泥砂浆进行一次压力灌浆，然后将锚杆与挡土桩相连接，并施加预应力和锚固，最后再在非锚固段进行不加压力的灌浆。这种锚杆往往用于穿过松软地层而锚固在稳定的土层中，并使穿过的地层和砂浆都受有预加压力，在土压力作用下，可以减少挡土桩的位移。
（4）扩孔锚杆。一般土层锚杆钻孔直径为90～130mm，如用特制的内部扩孔钻头扩大锚固段的钻孔直径，一般可将直径加大3～5 倍，或用炸药爆扩法扩大钻孔端头，均可提高锚杆的抗拔力。这种扩孔锚杆主要用于松软土层中。
深基础施工中，采用挡土桩并加设单层或多层锚杆，以维护坑壁稳定，防止塌方，保证施工安全，改善施工条件、加快施工进度等起着很大的作用。土层锚杆是一项新技术，在我国北京、上海等地一些高层建筑深基础施工中，已成功地加以应用，并取得了良好的效果。
