如何放样坡脚线？
【摘要】：然后将经纬仪 分别安置在各里程桩上，以坝轴线端点为起点定出各断面方向，然后根据设计断面估算距离，沿断面方向测定坡脚线上点的轴距d′ 及高程H′A。各个坡脚点的连线即为坝体的坡脚线。一般坡脚处填土的位置应比现场标定的坡脚线范围要大一些，以便坡面碾压结实，确保施工的质量。
基础清理完工后，坝体与地面的交线称为坡脚线（亦称起坡线）。坡脚线是填注土石和浇注混凝土的边界线。坡脚线的测设常用以下方法。
1.逐渐趋近法
清基完工后，首先恢复坝轴线上各里程桩的位置，并测定各里程桩的地面高程。然后将经纬仪 （或全站仪）分别安置在各里程桩上，以坝轴线端点为起点定出各断面方向，然后根据设计断面估算距离，沿断面方向测定坡脚线上点的轴距d′ （里程桩至坡脚点的水平距离）及高程H′A。如图3-39 所示，图中里程桩P 点到坡脚线上A 点的轴距d 为

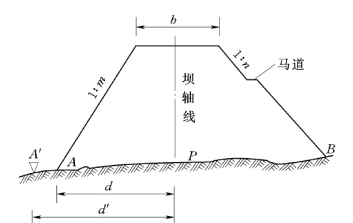

图3-39 逐渐趋近法放样坡脚线
式中 b——坝顶设计宽度；
m——坝坡面设计坡度的分母；
H0——坝顶设计高程；
H′A——立尺点A′的高程。
若实测的轴距d′与计算的轴d 不相等，说明立尺点A′不是该断面设计的坡脚点A，则应沿断面方向移动立尺点的位置，反复试测，直至实测的轴距与计算的轴距之差在容许范围内为止，这时的立尺点即为设计的坡脚点。同法测得其他断面的坡脚点，用白灰线将各坡脚点连接起来，即成为坝体的坡脚线。
2.平行线法
前面通过坝身控制测量设置了一些平行于坝轴线的直线，这些直线与坝坡面相交处的高程为
式中 Hi——第i 条平行线与坝坡面相交处的高程；
H0——坝顶的设计高程；
di——第i 条平行线与坝轴线之间的距离，即轴距；
b——坝顶的设计宽度；
m——坡面设计坡度的比例尺分母。
计算出Hi后，即在各平行线上用高程放样的方法测设Hi的坡脚点。各个坡脚点的连线即为坝体的坡脚线。一般坡脚处填土的位置应比现场标定的坡脚线范围要大一些，以便坡面碾压结实，确保施工的质量。
