【摘要】：坝轴线是土坝施工放样的主要依据，但是，在进行整个坝体细部点的施工放样时，只有一条坝轴线是不能满足施工需要的，还必须建立坝身控制测量，为细部点的测设提供依据。将坝轴线上与坝顶设计高程一致的地面点作为坝轴线里程桩的起点，称为零号桩。

坝轴线是土坝施工放样的主要依据，但是，在进行整个坝体细部点的施工放样时，只有一条坝轴线是不能满足施工需要的，还必须建立坝身控制测量，为细部点的测设提供依据。

1.平面控制测量

pagenumber_ebook=98,pagenumber_book=90

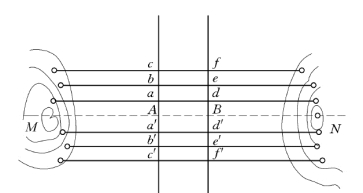

图3-35　平行于坝轴线的直线测设

（1）平行于坝轴线的直线测设。在图3-35中，M、N 是坝轴线的两个端点，将经纬仪（或全站仪）安置在M 点，照准N点，固定照准部，用望远镜向河床两岸投设A、B 两点。然后，分别在A （及B）点安置仪器，照准坝轴线端点M （或N）点后，仪器旋转90°，定出坝轴线的两条垂线PQ和RS，在垂线上按所需间距（一般每隔5m、10m 或20m）测设距离，定出a、b、c 和d、e、f 等点，那么ad、be、cf 等直线就是坝轴线的平行线。为了施工放样，还应将仪器分别安置在a、b、c 和d、e、f 等点，将各条平行线投测到施工范围外的河床两岸，并打桩标定。

（2）垂直于坝轴线的直线测设。将坝轴线上与坝顶设计高程一致的地面点作为坝轴线里程桩的起点，称为零号桩。测设零号桩的方法见图3-36：将水准仪安置在坝轴线的M 点附近，后视一已知水准点上的水准尺，读数为a，根据视线高原理，零号桩上水准尺读数应为

式中　H0——坝顶设计高程。

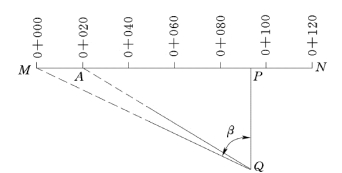

在坝轴线的另一端点N 安置经纬仪，照准M 点，扶尺员在坝轴线上（视线方向）移动水准尺，当水准尺读数为b 时，该点即为坝轴线零号桩的位置，并打桩标定。以零号桩点为起点，沿坝轴线方向，每隔一定距离设置一个里程桩，若坝轴线方向坡度太陡，测设距离较为困难，可在坝轴线上选择一个适当的P 点，该点应位于向下游或上游便于测距的地方。然后，在P 点安置经纬仪（或全站仪），测量PQ 的水平距离和水平角β角，计算MP 的距离为

pagenumber_ebook=99,pagenumber_book=91

图3-36　测设零号桩示意图

若要确定桩号为0＋020 的A 点，可按下式计算，设测设角∠AQP ＝β1

则

将两台经纬仪分别安置于M 和Q 点。M 点的仪器以坝轴线定向，固定照准部；Q 点的仪器测设β角，两台仪器视线的交点即为0＋020 点。其他里程桩可按上述方法测设。

最后是在各里程桩上测设坝轴线的垂线，在各里程桩上分别安置仪器，照准坝轴线上较远的一个端点M 或N，照准部旋转90°角，即可得到一系列与坝轴线垂直的直线。将这些垂线也投测到围堰上或山坡上并用木桩或混凝土桩标志各垂直线的端点。

2.高程控制测量

为了进行坝体的高程放样，需在施工范围外布设水准基点，水准基点要埋设永久性标志，并构成环形路线，用三等精度测定它们的高程。此外，还应在施工范围内设置临时性水准点，这些临时性水准点应靠近坝体，以便安置1～2 次仪器就能放出需要的高程点。临时水准点应与水准基点构成复合水准路线，按四等精度施测。临时水准点一般不采用闭合路线施测，以免用错起算高程而引起事故。
