纵断面的测绘、横断面图的测绘的介绍

【摘要】:中线标定后,即进行纵横断面测绘。纵断面测量是用水准测量方法进行的,高程计算采用了视线高法。纵断面图是在印有毫米格纸上绘制的。横断面测量的任务是测出中线上各里程桩和加桩处两侧的地形起伏情况,绘出横断面图。表3-3横断面测量记录横断面图的绘制。根据横断面测量的外业记录,经检查无误后,即可绘制横断面图。绘制横断面图的目的在于套绘标准断面图,计算土方量。地面线是根据横断面图测

中线标定后,即进行纵横断面测绘。纵横断面测量的目的在于了解渠道(管道)沿线具有一定宽度范围内的地形起伏情况,并为渠道 (管道)的坡度设计、计算工程量提供依据。

1.纵断面的测绘

(1)纵断面测量。纵断面测量是用水准测量方法进行的,高程计算采用了视线高法。它的任务是测出渠道(管道)中线上各里程桩及加桩的高程,为绘制断面图、计算渠道上各桩的填挖高度提供依据。

纵断面测量可分段进行,每段高差闭合差不应大于±(L 为附和水准路线长度,单位为km),若高差闭合差超限,必须返工。若符合要求则不必进行高差调整。

具体作业方法是:如图3-21 所示,该渠道每隔100m 打一里程桩,在坡度变化的地方设有加桩0+070、0+250、0+350 等。

图3-21 纵断面测量示意图

先将仪器安置于水准点BMⅡ1和0+000 桩之间整平仪器,后视水准点BMⅡ1上的水准尺,其读数为1.123,记入表中第3 栏 (见表3-2),旋转仪器照准前视尺 (0+000 桩)读数为1.201,计入表格第5 栏内,这样就可以根据水准点BMⅡ1的高程求得视线高。

视线高=后视点高程+后视尺读数

=72.123 +1.123 =73.236 (m)

将此数计入表3-2 第4 栏内,视线高减去前视尺读数1.201 得0+000 桩高程,即

73.246-1.201 =72.045 (m)

计入表格第7 栏内,但要与0+000 桩号对齐。

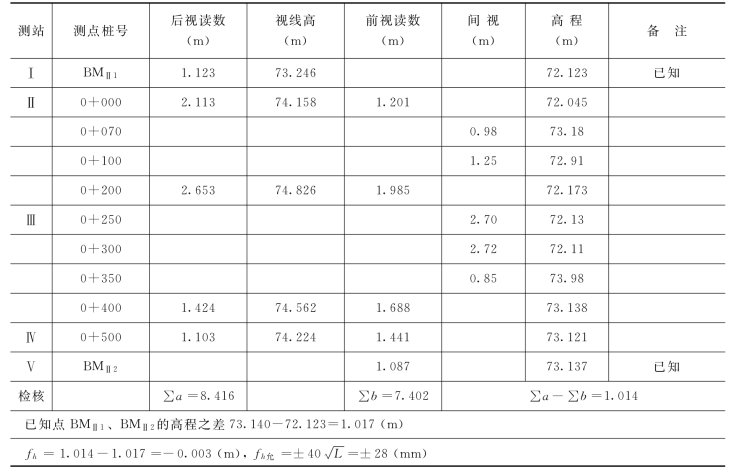

表3-2 纵断面测量记录手簿

第一站测完后,将仪器迁至0+100 桩与0+200 之间,此时以0+000 桩上的水准尺为后视尺,照准后视尺读数为2.113,记入与0+000 桩号对齐的第3 栏内,并计算视线高:72.045+2.113=74.158 (m),记入相应栏内。转动仪器照准立在0+200 桩上的前视尺,读数为1.985,记入表格第5 栏内,并与0+200 桩对齐。为了加快观测速度,仪器不迁站而是接着读0+070、0+100 桩上立的水准尺,读数分别为0.98、1.25,记入表格第6 栏内,应分别与各自的桩号对齐。前视读数由于传递高程必须读至毫米,0+070、0+100 这些桩为中间桩,不传递高程,可读至厘米,又称间视点。

前视桩0+200,中间桩0+070、0+100 的高程计算分别为

将上述高程分别计入表格第7 栏内,并与各自的桩号对齐。

依照上述步骤,逐站施测,随记随算,测至适当的距离与水准点联测,以便检查所测成果是否合乎限差要求。

(2)纵断面图的绘制。纵断面测量完成后,整理外业观测成果,经检查无误后,即可绘制纵断面图。

纵断面图是在印有毫米格纸上绘制的。绘图时既要布局合理,又要反映出地面起伏变化,为此就必须选择适当的比例尺。通常高程比例尺比水平距离比例尺大10 倍。

具体绘制方法是:先在断面图上按水平距离比例尺定出各里程桩和加桩的位置,并注上桩号;将里程桩和加桩的实测高程计入地面高程栏内 (见图3-22),按高程比例尺在相应的纵线上标定出来,根据高程、水平距离将各点定出后,把这些点连成线,即为纵断面的地面线,见图3-22。

图3-22 纵断面图的绘制

纵断面线绘好后,就可以设计渠底线(管道坑底线)和堤顶线。渠底(管道坑底)的坡度就是渠底(坑底)上两点间的高差与水平距离之比。由渠底起点的设计高程和渠底设计坡度,按式(3-20)可以推算出渠道各里程桩和终点底部的设计高程。并填入图3-22中的渠底设计高程栏内。

式中 H——待求里程桩的设计高程,m;

H0——起点桩的设计高程,m;

i——渠道底部的设计坡度,‰;

D——待求里程桩至起点桩的水平距离,m。

例如,设渠道起点(0+000)桩的设计高程为72.50m,渠道设计坡度为1‰,则0+070 桩的设计高程为

H =72.50-0.007 =72.43 (m)

根据起点和终点的渠底设计高程,在图纸上展绘它们的位置,然后连接成线即为渠底设计线。在图纸展绘出渠堤起点和终点的顶点位置连接成线即为渠堤顶设计线 (见图3-22)。

地面高程与渠底设计高程之差就是挖深和填高的数量。将各里程桩和加桩的挖深或填高的数量分别填入到挖方深度或填高栏内。

最后在图表上应绘出渠道路线平面图,注明路线左右的地物、地貌的大概情况,以及圆曲线位置和转角、半径的大小。

图3-23 横断面测量示意图

2.横断面图的测绘

(1)横断面测量。横断面就是垂直于中线方向的断面。横断面测量的任务是测出中线上各里程桩和加桩处两侧的地形起伏情况,绘出横断面图。

进行横断面测量时,首先应确定出横断面的方向,再以中心线为依据向两边施测。施测的方法很多,如花杆皮尺法、水准仪配合皮尺法、手水准法及经纬仪视距法等。现介绍水准仪配合皮尺法。如图3-23 所示,将水准仪架在0+000~0+100 桩之间,两断面方向用十字架标定。如果渠道宽度不超过50m,可用目测方法标定断面方向。0+000 桩上立尺,水准仪后视该尺,读数记入表3-3 的后视栏内。然后水准仪分别照准地面坡度变化的立尺点左1.0、左2.0、左3.0、右1.0、右2.0、右3.0等,将其读数依次计入相应的间视栏内。各立尺点的高程计算采用了视线高法,记录详见表3-3,注意:左1.0、左2.0、……表示地形点在中心桩左侧,角码表示地形点距中心桩的距离。右1.0、右2.0、……表示地形点在中心线的右侧。距中心桩的距离写在 “右”字的右下方 (即角码)。左右之分是面向水流前进方向,中心桩左边为“左”,中心桩右边为“右”。

图3-24 十字架

为了加快测设速度,架设一次仪器可以测1~4 个断面。水准仪配合皮尺法测量断面,虽说精度较高,但它只局限于平坦地区。

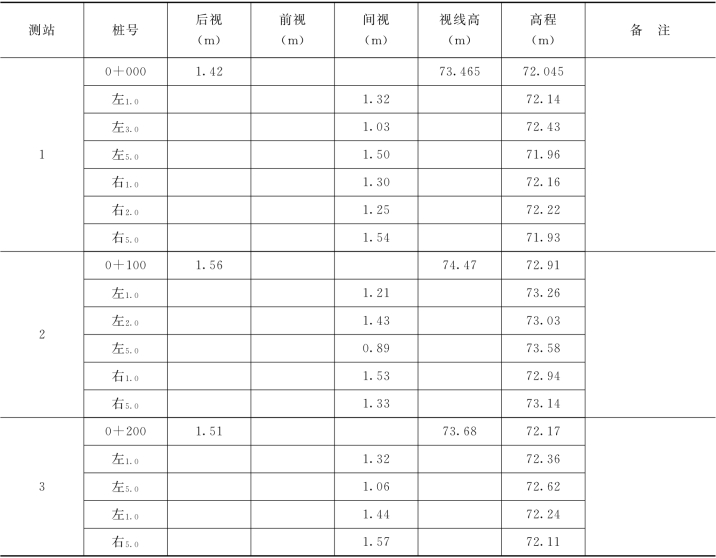

表3-3 横断面测量记录

(2)横断面图的绘制。根据横断面测量的外业记录,经检查无误后,即可绘制横断面图。绘制横断面图的目的在于套绘标准断面图,计算土方量。绘制横断面图的方法基本上与纵断面图相似,也是绘在毫米格纸上。但横断面图上高程、距离比例尺一般采用相同比例尺。常用的比例尺有:1∶100、1∶200。

图3-25 是0+000 桩的横断面图,纵横比例尺均为1∶100。地面线是根据横断面图测量测得的左右立尺点的高程及相对中心桩的距离绘制而成的。

绘制横断面图时,应使各中心桩在同一幅内的纵列上,自上而下,由左至右布局。在相邻两中心桩之间要保持一定的间距,以便于横断面的设计。
