如何进行坡度线的测设？
【摘要】：两点间的高差与其水平距离的比值称为坡度。已知坡度的测设，就是根据一点的高程位置，沿给定的方向，在该方向上定出其他一些点的高程位置，使这些点的高程位置在给定的设计坡度线上。的桩上立水准尺，只要各点水准尺的读数为i，则尺子底部即位于设计坡度线上。图3-13已知坡度的测设
两点间的高差与其水平距离的比值称为坡度。设地面上两点间的水平距离为D，高差为h，坡度为i，则
坡度可用百分率（%）表示，也可用千分率（‰）表示。
已知坡度的测设，就是根据一点的高程位置，沿给定的方向，在该方向上定出其他一些点的高程位置，使这些点的高程位置在给定的设计坡度线上。

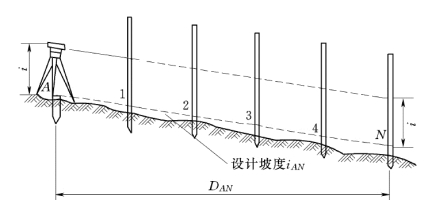

如图3-13 所示，A 点的高程为HA，A、N 两点间的水平距离为DAN，直线AN 的设计坡度为iAN，则可算出N 点的设计高程为
按测设高程的方法，在N 点测设出HN的高程位置，则A 点与N 点的设计坡度线即可定出。除了线路两端点定出外，还要在A、N 两点之间定出一系列点，使它们的高程位置能位于AN 所在的同一坡度线上。测设时，将水准仪 （当设计坡度较大时可用经纬仪）安置在A 点，并使水准仪基座上的一只脚螺旋在AN 方向上，另两只脚螺旋的连线与AN 方向垂直，量取仪高i，用望远镜瞄准立于N 点的水准尺，调整在AN 方向上的脚螺旋，使十字丝的中丝在水准尺上的读数为仪器高i，这时仪器的视线平行于所设计的坡度线，然后在AN 中间的各点1、2、3、…的桩上立水准尺，只要各点水准尺的读数为i，则尺子底部即位于设计坡度线上。
图3-13 已知坡度的测设
