如何校核架空送电线路的安全距离？
【摘要】：位处城市的架空送电线路，导线与地面、导线与街道行道树等的最小垂直距离必须满足现行国家标准《城市电力规划规范》的规定。DL/T 5092中涉及安全距离的项目，属于强制执行的内容，施工中应在架线后校核安全距离，安全距离如明显足够时无需测量。新建线路跨越铁路、高速公路等时，设计方一般会就安全距离与铁路、高速公路主管部门协商。
（1）位处城市的架空送电线路，导线与地面、导线与街道行道树等的最小垂直距离必须满足现行国家标准《城市电力规划规范》（GB 50293）的规定。现将《城市电力规划规范》（GB 50293）的规定列表（已略去110kV以下内容）备查，见表2
1
2～表2
1
5。
表2
1
2 最大计算弧垂情况下架空送电线路导线与建筑物之间的最小垂直距离
表2
1
3 最大计算风偏情况下架空电力线路边导线与建筑物之间安全（水平）距离
表2
1

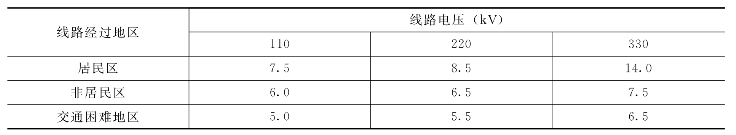

4 最大计算弧垂情况下架空送电线路导线与地面间最小垂直距离 单位：m
注 1.居民区：指工业企业地区、港口、码头、火车站、需镇、集镇等人口密集地区。
2.非居民区：指居民区以外的地区，虽然时常有人、车辆或农业机械到达，但房屋稀少的地区。
3.交通困难地区：指车辆、农业机械不能到达的地区。
表2
1
5 架空送电线路与考虑树木自然生长高度的街道行道树之间最小垂直距离
（2）非城市规划范围内架空送电线路架线后的安全距离，必须满足国家现行标准《110～500kV架空送电线路设计技术规程》（DL/T 5092）的规定（附录A）。
DL/T 5092中涉及安全距离的项目，属于强制执行的内容，施工中应在架线后校核安全距离，安全距离如明显足够时无需测量。
新建线路跨越铁路、高速公路等时，设计方一般会就安全距离与铁路、高速公路主管部门协商。
《110～500kV架空送电线路设计技术规程》（DL/T 5092）还列出非强制性条文的安全距离要求，为施工查用方便列表（表格形式略有变动）备查，见表2
1
6～表2-1
12。
表2
1
6 最大计算弧垂时导线与建筑物之间的最小垂直距离
表2
1
7 最大计算风偏时边导线与城市多层建筑物或规划建筑物之间的最小水平距离
表2
1
8 无风情况下边导线与不在规划范围内城市建筑物之间的水平距离
表2
1
9 导线与自然生长高度不超过2m时的树木之间的垂直距离
表2
1
10 最大计算风偏时导线与公园、绿化区或防护林带间树木的净空距离
表2
1
11 导线与果树、经济作物、城市绿化灌木及街道行道树之间的最小垂直距离
表2
1
12 送电线路与弱电线路的交叉角
