主板组件：等离子彩电图像信号处理的核心
【摘要】：信号处理板组件负责整机的图像、伴音信号处理，主要由高、中频电路、AV／S端子／分量／PC／HDMI输入电路、A-D转换电路、切换电路、格式变换电路、画质处理电路、MCU、音效处理电路、伴音功率放大电路等组成。图1-3 等离子彩电基本工作原理框图图1-4 长虹PS27i机心等离子彩电主板示意图
信号处理板组件是等离子电视中信号处理的核心部分，由多个大规模集成电路组成，在系统控制电路的作用下承担着将外接输入信号转换为统一的等离子显示屏所能识别的数字（LVDS）信号的任务。信号处理板组件负责整机的图像、伴音信号处理，主要由高、中频电路、AV／S端子／分量／PC／HDMI输入电路、A-D转换电路、切换电路、格式变换电路、画质处理电路、MCU、音效处理电路、伴音功率放大电路等组成。
等离子彩电基本工作原理框图如图1-3所示。图1-4是长虹PS27i机心等离子彩电主板示意图。不同的品牌、不同的机心和机型，其主板电路配置各不相同，掌握所修机型或机心的电路配置，可对所修机型做到心中有数，根据其电路配置准备相应的集成电路资料和维修数据，熟悉图像和伴音处理的信号流程，有的放矢地进行维修。
本章的机型与电路配置速查主要介绍负责图像、伴音信号处理的主板的电路配置，本章内容由于来源复杂，部分机型、机心和电路配置信息可能与实际情况有所不同，查阅时以所修机型实际电路为依据，这一点请广大读者留意。表中的空格表示没有相关电路信息；“伴音功率放大”包括音频功率放大电路、耳机放大电路；“小信号处理”包括微处理器、音视频处理、格式转换、存储器、低压供电电路等。

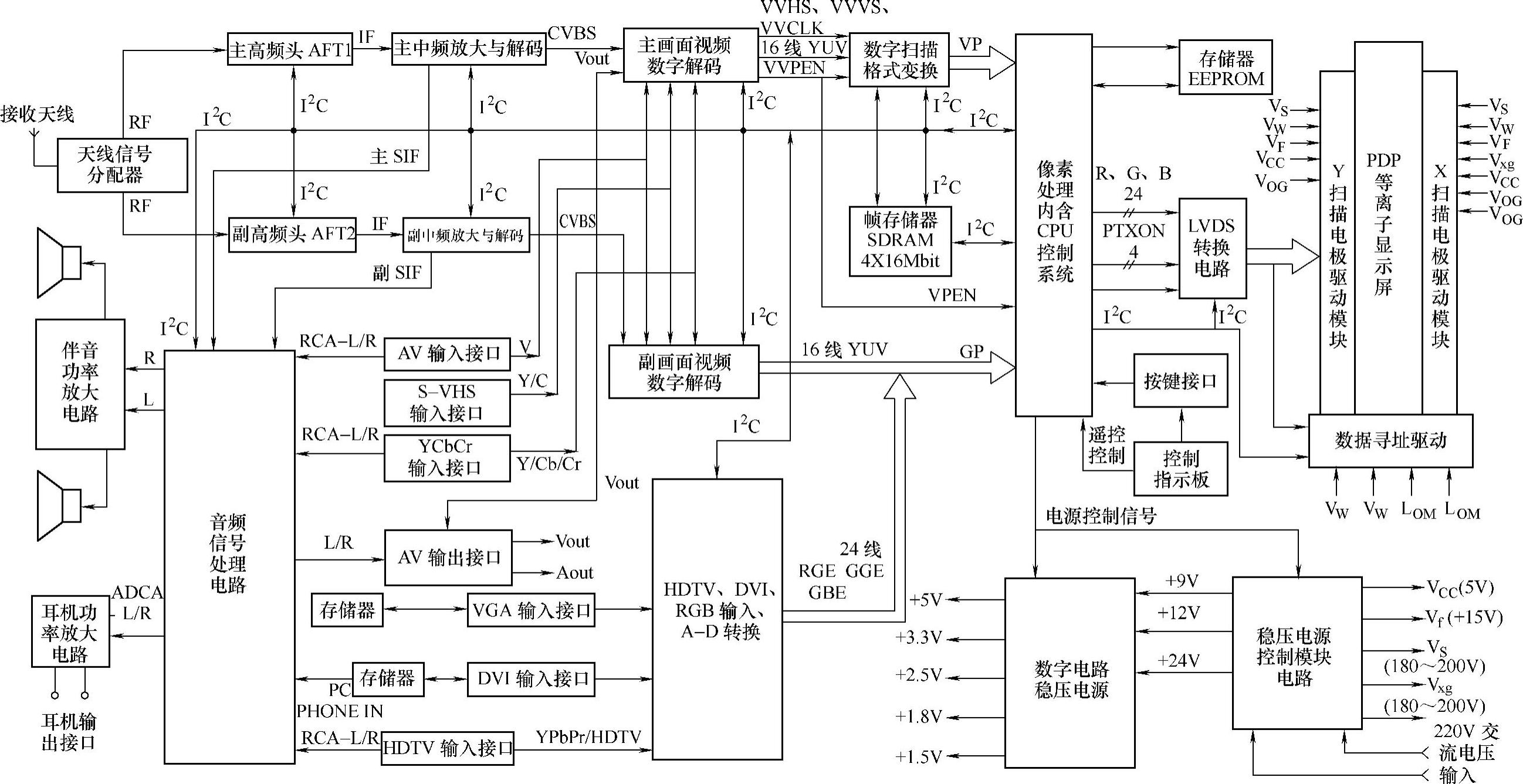

图1-3 等离子彩电基本工作原理框图

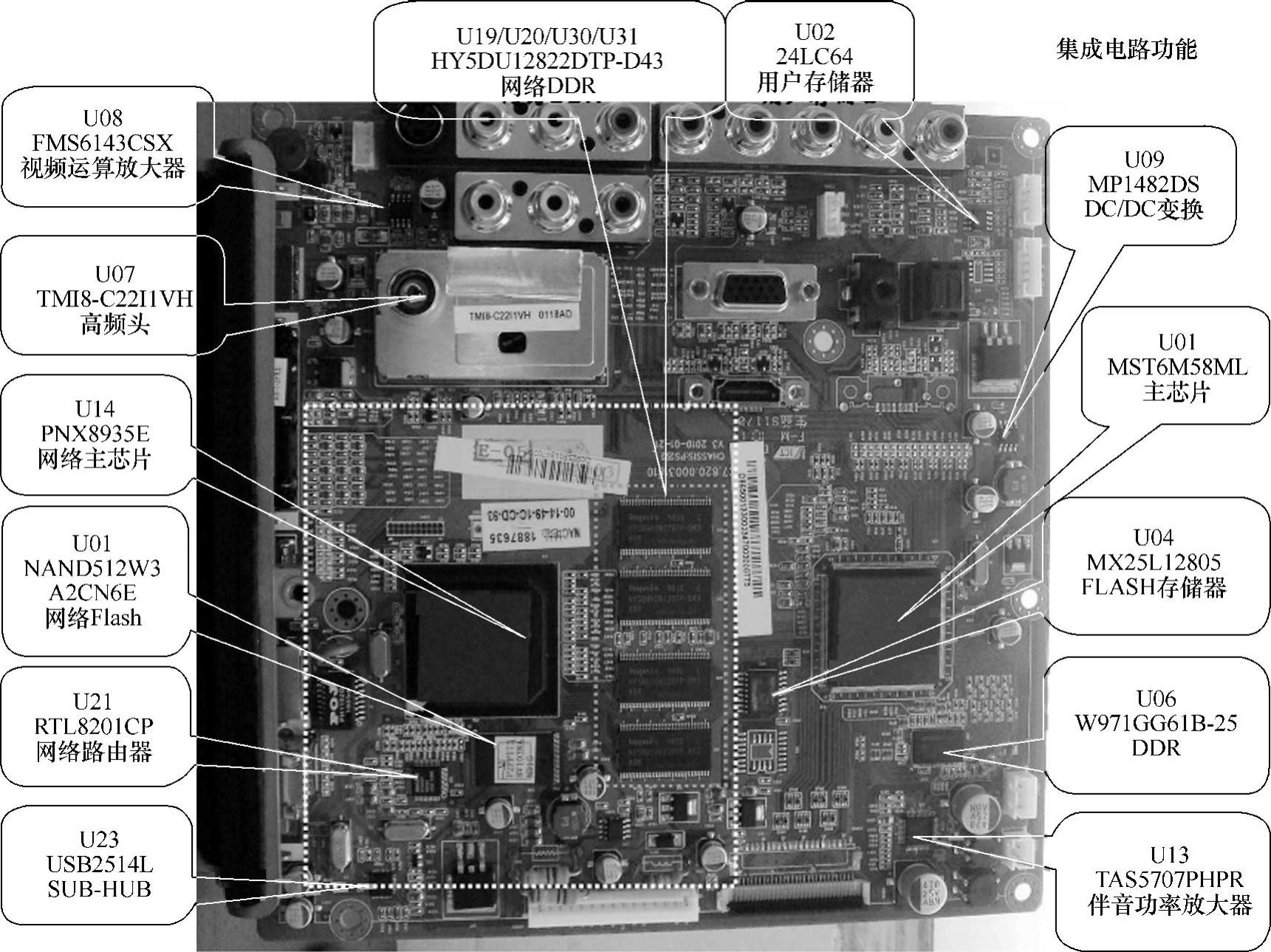

图1-4 长虹PS27i机心等离子彩电主板示意图
