页岩气钻井井场作业的安全防护模型
【摘要】：页岩气钻井、压裂过程中最重要的危险是井喷失控，井喷失控会导致页岩气大量泄漏，极易引起火灾爆炸，亦不排除可能出现硫化氢中毒。⑤ 安全防护距离的确定。边界条件① 页岩气可能泄漏的最大体积量。页岩气发生井喷事故后，喷出页岩气的量主要取决于井喷流量和井喷时间。
页岩气钻井、压裂过程中最重要的危险是井喷失控，井喷失控会导致页岩气大量泄漏，极易引起火灾爆炸，亦不排除可能出现硫化氢中毒。
1.模型建立及其边界条件
（1）模型建立
① 页岩气泄漏量的确定为
式中：Vm——页岩气可能泄漏的最大体积量，单位为m3；
q——页岩气井无阻流量，单位为m3/d；
t——页岩气井泄漏时间，单位为min。
② 蒸汽云爆炸的爆炸波伤害范围计算。
蒸汽云对爆炸冲击波有实际贡献的燃料质量为
式中：Wc——蒸汽云对爆炸冲击波有实际贡献的燃料质量，单位为kg；
Vm——页岩气泄漏量，单位为m3；
ρ——页岩气密度，单位为kg/m3。
爆源总能量为
式中：E0——爆源总能量，单位为J；
α——对蒸汽云爆炸有实际贡献的页岩气占泄漏页岩气的百分比，平均值为4%；
Wc——蒸汽云对爆炸波有实际贡献的页岩气质量，单位为kg；
Qc——页岩气的燃烧热值，单位为J/kg。
死亡区外径为
式中：R0.5——基于超压—冲量准则确定的蒸汽云爆炸死亡区外径，单位为m。
QTNT——TNT爆炸热值，可取为4.52×106J/kg。
重伤区外径为
ln(Ps)=ln44 000=10.692
式中：Re0.5——基于超压一冲量准则确定的蒸汽云爆炸重伤区外径，单位为m；
Ps——爆炸波正相最大超压，此处取值44 000 Pa；
Pa——大气压力，取1.013 25×105Pa。
轻伤区外径为
ln (Ps)=ln17 000=9.741
式中：Re0.01——基于超压—冲量准则确定的蒸汽云爆炸轻伤区外径，单位为m；
Ps——爆炸波正相最大超压，此处取值17 000 Pa；
Pa——大气压力，取1.013 25×105Pa。
③ 蒸汽云爆炸的爆炸火球伤害范围计算。
蒸汽云对爆炸火球有实际贡献的燃料质量为
式中：W——蒸汽云对爆炸火球有实际贡献的页岩气质量，单位为kg；
Vm——页岩气泄漏量，单位为m3；
ρ——页岩气密度，单位为kg/m3。
死亡半径为
式中：Rs——基于热剂量伤害准则，在瞬间火灾条件下得出爆炸火球的死亡半径，单位为m；
W——蒸汽云对爆炸火球有实际贡献的燃料质量，单位为kg。
重伤半径为
式中：Rz——基于热剂量伤害准则，在瞬间火灾条件下得出爆炸火球的重伤半径，单位为m；
W——蒸汽云对爆炸火球有实际贡献的页岩气质量，单位为kg。
轻伤半径为
式中：RQ——基于热剂量伤害准则，在瞬间火灾条件下得出爆炸火球的轻伤半径，单位为m；
W——蒸汽云对爆炸火球有实际贡献的页岩气质量，单位为kg。
④ 硫化氢扩散的毒害范围计算。
基于Pasquill-Gifford模型的硫化氢危害范围计算。
100 mg/L的H2S气体的危害半径为
300 mg/L的H2S气体的危害半径为
500 mg/L的H2S气体的危害半径为
式中：r100——100 mg/L的H2S气体危害半径，单位为m；
r300——300 mg/L的H2S气体危害半径，单位为m；
r500——500 mg/L的H2S气体危害半径，单位为m；
V——页岩气可能泄漏的最大体积量，单位为m3；
——气体中的H2S摩尔分数。
在描述气体扩散行为时，涉及扩散气体的密度大小、气体与周围环境是否发生热力学作用及扩散环境的气象、地形等等众多复杂的问题。
为了简化分析，特作如下假设：
第一，气云在平整、无障碍物的地面上空扩散；
第二，气云中不发生化学反应和相变反应，也不发生液滴沉降现象；
第三，气体的泄漏速率不随时间变化；
第四，风向为水平方向，风速和风向不随时间、地点和高度变化；
第五，气云和环境之间无热量交换；
第七，云团中心的移动速度或云羽轴向蔓延速度等于环境风速；
第八，云团内部或云羽横截面上速度、密度等参数服从正态分布。
对于连续泄漏，根据世界银行推荐的模型，给定位置的毒物浓度为
式中：c（x，y，z）——连续排放时，给定地点（x，y，z）的浓度，单位为mg/m3；
Q——连续排放的物料流量，单位为mg/s；
u——平均风速，单位为m/s；
x——下风向距离，单位为m；
y——横风向距离，单位为m；
z——离地面的距离，单位为m；
σy、σz——y、z方向扩散系数。
扩散系数σx、σy、σz的大小与大气湍流结构、离地面高度、地面粗糙度、泄漏持续时间、抽样时间间隔、风速以及离开泄漏源的距离等因素有关。
在计算硫化氢扩散导致人员中毒范围时，选取H2S气体的致死临界浓度为Cs=760 mg/m3，重伤临界浓度为CZ=300 mg/m3，轻伤临界浓度为CQ=150 mg/m3。所选取的H2S气体临界浓度与作业场所H2S最高允许浓度10 mg/m3相差较大，主要是考虑到井喷事故对周围居民的伤害，与作业场所中8小时工作时长的要求不同。
⑤ 安全防护距离的确定。
为了确保页岩气钻井井场作业人员和周围居民的安全，避免在钻井、压裂以及井下作业过程中发生井喷失控恶性事故时遭受伤害，采用安全防护距离计算模型确定其安全防护距离为
式中：Dij——安全防护距离，单位为m；
RQi——不同情况下求出的蒸汽云爆炸波导致轻伤半径RQ1、蒸汽云爆炸火球导致轻伤半径RQ2和硫化氢扩散致轻度中毒半径RQ3。
（2）边界条件
① 页岩气可能泄漏的最大体积量。页岩气发生井喷事故后，喷出页岩气的量主要取决于井喷流量和井喷时间。在井喷失控时可能达到的最大流量是页岩气井的无阻流量。无阻流量是指井底回压为大气压时的井口流出量，反映产气潜力。据不完全统计，页岩气单井无阻流量为15.3×104～155.8×104m3/d。因此，综合考虑页岩气开发实际情况，选取60×104m3/d作为页岩气单井无阻流量。
② 泄漏时间。对于含硫天然气而言，发生井喷15 min后，若无法压井成功，则要求点火放喷。因此，选取15 min作为泄漏时间进行相关计算。
③ 气象参数。模拟气象条件一般为风速1.1 m/s、2.0 m/s、5.0 m/s，稳定度为D、F（在此稳定度下，不利于扩散，有相对较大的危险性）。其中5.0 m/s为计算的最大风速，2.0 m/s为年平均风速，1.1 m/s为接近静风条件的最小风速。因此，选择风速为5.0 m/s，地面粗糙度为1 m。
2.硫化氢含量
硫化氢体积含量大于0.001 4%（20 mg/m3）的气井属于含硫气井。硫化氢体积含量在0.001 4%～0.5%的气井称为微含硫气井，硫化氢体积含量在0.5%～2.0%的气井称为低含硫气井，硫化氢体积含量在2.0%～5.0%的气井称为中含硫气井，硫化氢体积含量在5.0%～20%的气井称为高含硫气井，硫化氢体积含量大于20%的气井称为特高含硫气井，如表5-1所示。因此，选取硫化氢体积含量为2.0%作为计算参数。
表5-1 含硫气井分级
3.页岩气钻井井场安全防护距离的确定
基于边界条件，选取60×104m3/d作为页岩气单井无阻流量，15 min的泄漏时间内，由式（5-1）计算可得页岩气可能泄漏的最大体积量是6 250 m3。
鉴于页岩气的主要成分是甲烷，甲烷的密度是0.717 kg/m3，甲烷的燃烧热值Qc是55.164 MJ/kg。因此，由式（5-2）和式（5-3）计算可得蒸汽云对爆炸冲击波有实际贡献的燃料质量Wc和爆源总能量E0分别是4 481.25 kg和9.89×109J。
由式（5-4）、式（5-5）和式（5-6）可得蒸汽云爆炸的爆炸波伤害范围，如表5-2所示。
表5-2 蒸汽云爆炸的爆炸波伤害范围
由式（5-8）、式（5-9）和式（5-10）可得蒸汽云爆炸的爆炸火球伤害范围，如表5-3所示。
表5-3 蒸汽云爆炸的爆炸火球伤害范围
由式（5-11）、式（5-12）和式（5-13）可得基于Pasquill-Gifford模型的硫化氢危害范围，如表5-4所示。
表5-4 基于Pasquill-Gifford模型的硫化氢危害范围

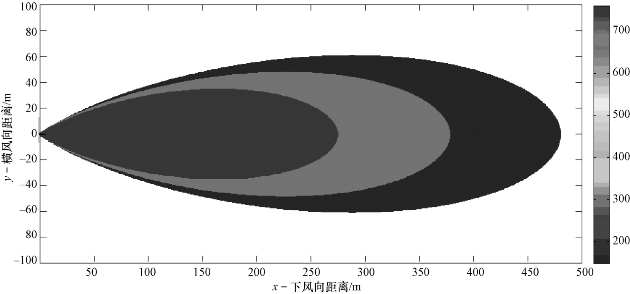

由式（5-14），利用自编程序可得页岩气（硫化氢体积含量2.0%）的硫化氢气体扩散等浓度曲线，如图5-1所示。
图5-1 硫化氢气体扩散等浓度曲线
由图5-1可以得到基于高斯模型的硫化氢危害范围，如表5-5所示。
表5-5 基于高斯模型的硫化氢危害范围
考虑到页岩气钻井、压裂过程中最重大的危险是井喷失控，井喷失控会导致页岩气大量泄漏，极易引起火灾爆炸，而出现硫化氢中毒的可能性较小，钻遇硫化氢体积含量2.0%的页岩气井可能性更低。因此，由计算得到蒸汽云爆炸波导致轻伤半径RQ1蒸汽云爆炸火球导致轻伤半径RQ2和硫化氢扩散致轻度中毒半径RQ3（基于Pasquill-Gifford模型的硫化氢危害范围），确定页岩气钻井井场作业安全防护距离为95.64 m。
