XJ01型自动自耦减压起动柜的线路设计
【摘要】：XJ01型自动自耦减压起动柜线路适用于交流50Hz、电压380V三相感应电动机在不频繁操作条件下作减压起动，并具有过载、短路及失电压保护的功能。使用XJ01型系列自耦减压配电起动器应注意以下问题：1）XJ01系列自耦减压起动器在使用前需用500V的绝缘电阻表测量导线对地电阻不小于1MΩ，并将各个接线点加以紧固。图9-6 单线远程起停控制线路图9-7 XJO1型自动自耦减压起动柜线路6）起动器如需要远距离操作，可按线路图SB1、SB4的虚线连接。
XJ01型自动自耦减压起动柜线路适用于交流50Hz、电压380V三相感应电动机在不频繁操作条件下作减压起动，并具有过载、短路及失电压保护的功能。它的外形如图9-7所示。
合上电源QF开关，红色指示灯亮，按下开关按钮SB1时，KM1和时间继电器得电吸合，同时KM1常开点闭合，松开SB1按钮，KM1自保点继续接通KM1、KT线圈回路保持继续吸合。这时，电源电压便通过自耦变压器减压后接入电动机，使电动机减压起动，经过一段时间，KT时间继电器动作，使KT延时常开点闭合，中间继电器KA得电吸合，并自保。由于KA的吸合，断开了KM1、KT的通电线圈使它们释放复位，同时在KM1释放后其控制常闭点触点闭合，接通KM2接触器，KM2接触器便投入电动机运行状态，电动机在全压下运行。同时黄灯（起动指示灯）熄灭，绿灯（运行指示灯）亮，当须停止电动机运行时，可按下“停止”按钮，电动机即停止工作。
使用XJ01型系列自耦减压配电起动器应注意以下问题：
1）XJ01系列自耦减压起动器在使用前需用500V的绝缘电阻表测量导线对地电阻不小于1MΩ，并将各个接线点加以紧固。
2）安装时，电源线、负荷电机线应从箱底部穿入，L1、L2、L3标定线接电源或接空气开关上桩头，ML1、ML2、ML3接三相电动机。
3）自耦变压器备有额定电压65%及80%的二挡抽头，在应用中可根据负荷的大小来决定使用接入抽头的位置。
4）时间继电器可在0～60s范围内调节，可根据需要调节起动电动机时间。热继电器的额定电流应根据电动机的额定电流值整定。
5）起动器一般起动时间为10～20s。如果电动机容量较大，负载较重，最长起动时间可调整到25s。

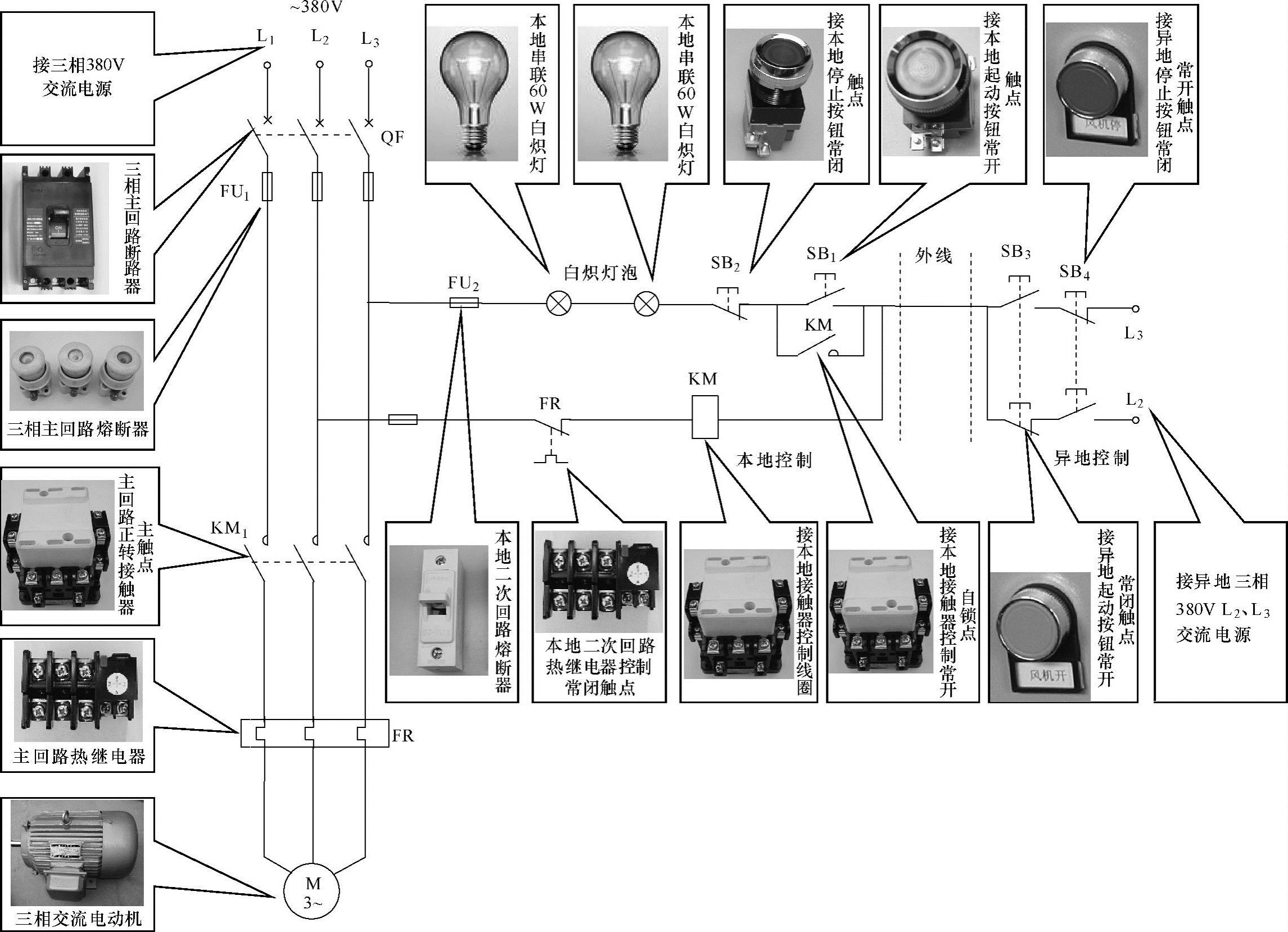

图9-6 单线远程起停控制线路

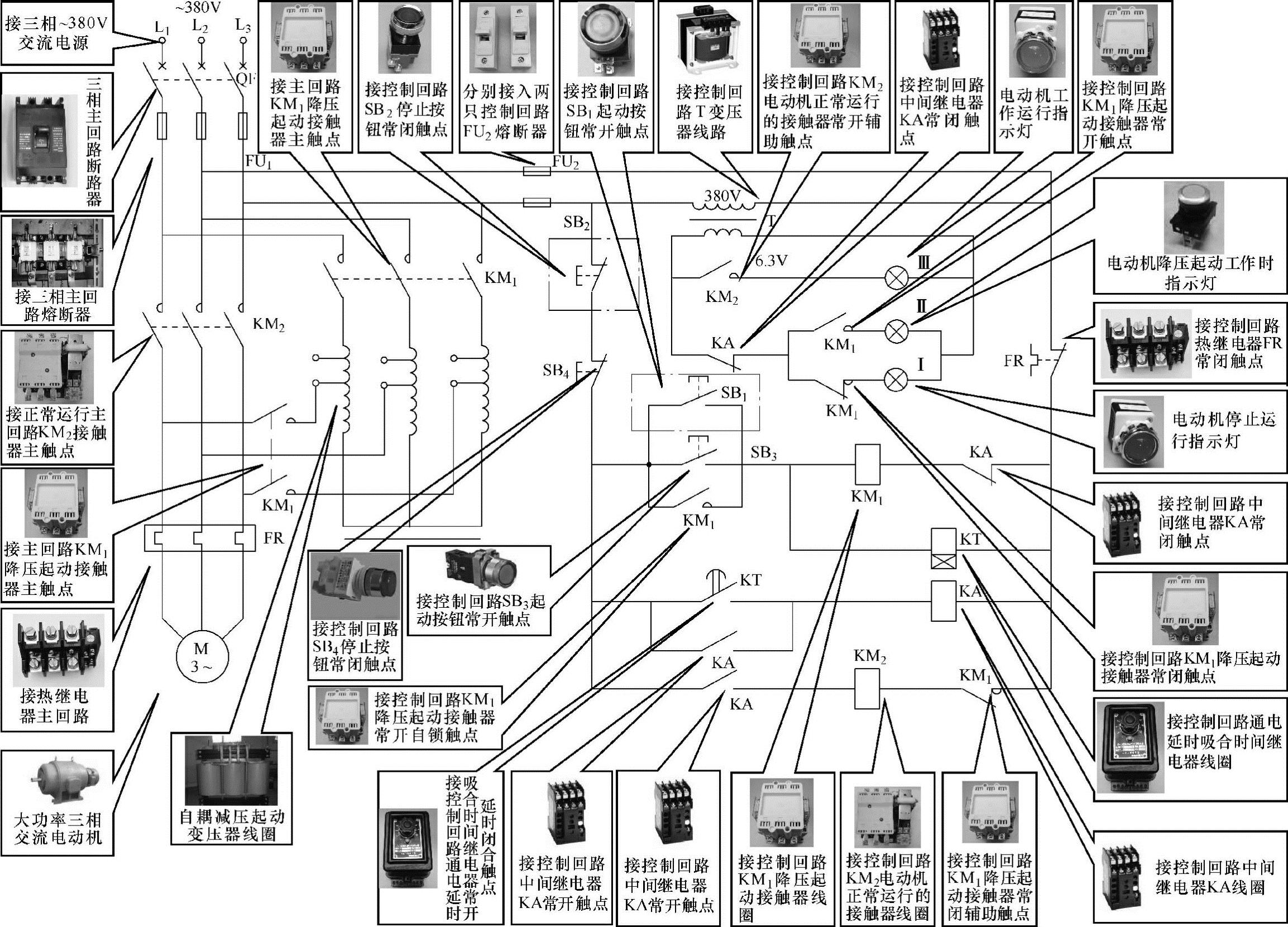

图9-7 XJO1型自动自耦减压起动柜线路（适用于交流）
6）起动器如需要远距离操作，可按线路图SB1、SB4的虚线连接。
7）在使用配电柜过程中，如热继电器发生误动作，可将热继电器的动作电流适当调大一点；如发生过载动作，则需按下热继电器“复位”按钮，方能继续使用。
8）配电柜在使用期间，要经常清除尘埃，并定期检查各电器接触部位是否接触良好，有问题要及时修理。
9）接触器在工作时，如有噪音或延时释放现象，将衔铁极面积尘或油垢擦净后，即能恢复正常。
10）检修电柜时，要检查接触器触头有无烧毛现象。如触头烧毛，应用细纹锉将触头修光。
