随着建筑工业的发展,对施工质量的要求越来越高,而施工供电的可靠性和安全性显得日趋重要。现代化建筑施工手段日趋自动化和电气化,新型电器设备不断涌现,施工工艺复杂,必须要科学化、规范化。那种盲目乱拉乱建供电线路,导致许多停电、触电事故,直接影响建筑施工质量、施工进度、投资控制和人身安全。因此,本节以一个实例,介绍有关建筑施工临时供电线路的布局和参数计算。
举例 某建筑工程,总平面图如图8-30所示,一共有三个工号。一号工程思达超市,4688m2,现场用电80kW;二号工程是集中供暖中心,268m2,现场用电36kW;三号工程是望景楼,1888m2,现场用电30kW;花园小区用电28kW;混凝土搅拌站50kW;木工场30kW;预制构件场46kW;钢筋场127kW。需要系数0.4,平均功率因数0.7,线路允许电压降5%,采用铝心橡胶绝缘线BLX导线,计算:总的用电量、视在功率、各工号的导线截面积、选择变压器和导线型号。
图8-30 建筑工程供电平面图
解:
(1)估算工程用电量
∑P=(80+36+30+28+50+30+46+127)kW=427kW
(2)视在功率
(3)选择电力变压器
根据计算出的视在功率,选择S7—315/10型电力变压器,容量315kVA大于244kVA,高压符合当地高压等级10kV的要求。
(4)变压器的定位
根据总平面图,拟选在用电负荷的中心区域,如图8-30所示。
(5)确定各条干线布局
1号线从变压器到钢筋场;2号线从变压器到木工场、混凝土搅拌站、预制构件场;3号线从变压器到北边各工号及生活区,如图8-30所示。
(6)计算各路干线的导线截面
1)1号线——从变压器到钢筋场。
按允许电流选择导线截面:
式中 Kx——需要系数,因许多负载不一定同时使用,也不一定同时满载,还要考虑电机效率η不等于1,需要打个折扣,称作需要系数;
UL——线电压;
cosφ——负载的平均功率因数。
根据表8-5选导线截面S=35mm2。

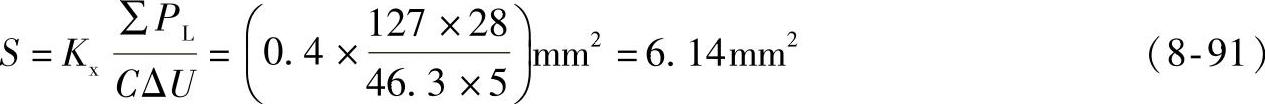

按电压降选导线截面:
式中 ΣPL——负载力矩的总和(kW·m);
C——计算系数,在三相四线制380V供电线路中,铝线计算系数为46.3,铜线的计算系数为77;在单相220V供电时,铝线的计算系数为7.75,铜线的计算系数为12.8。
公用电网一般规定允许电压降为额定电压的±5%,单位自用电源可降到6%,临时供电线路可降到8%。
二者比较,选择截面积大的BLX(3×35mm2+2×25mm2),即工作零线N和保护接地线PE均用25mm2,比相线细一号。
2)2号线——变压器到木工厂、混凝土搅拌站、预制构件场。
按允许电流选导线截面:
查表8-5得导线截面S=35mm2。

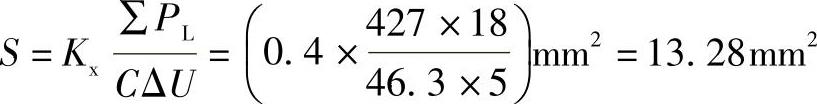

按电压降选导线截面:
最后2号线导线截面用BLX(3×35mm2+2×25mm2)。
3)3号线——变压器到北边各工号和生活区。

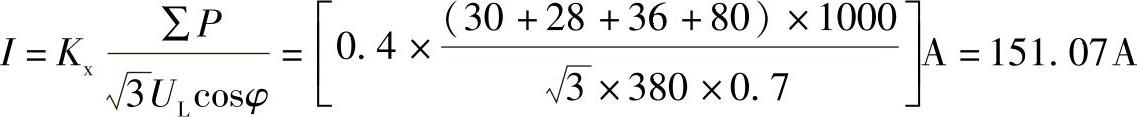

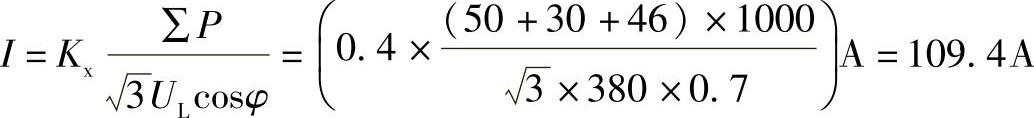

按允许电流选导线截面:
查表8-5得导线截面S=50mm2。

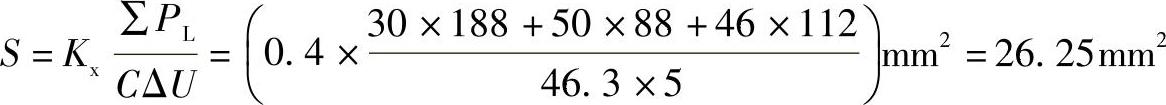

按电压降选导线截面:
最后3号线导线截面用BLX(3×50mm2+2×25mm2)。
(7)高压线的截面计算(10kV)

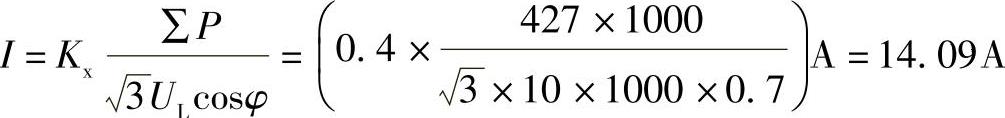

1)按允许电流选择导线截面:
查表8-5得导线截面S=2.5mm2。
2)按电压降选导线截面:
最后高压线截面按机械强度选用BBLX(3×16mm2)。

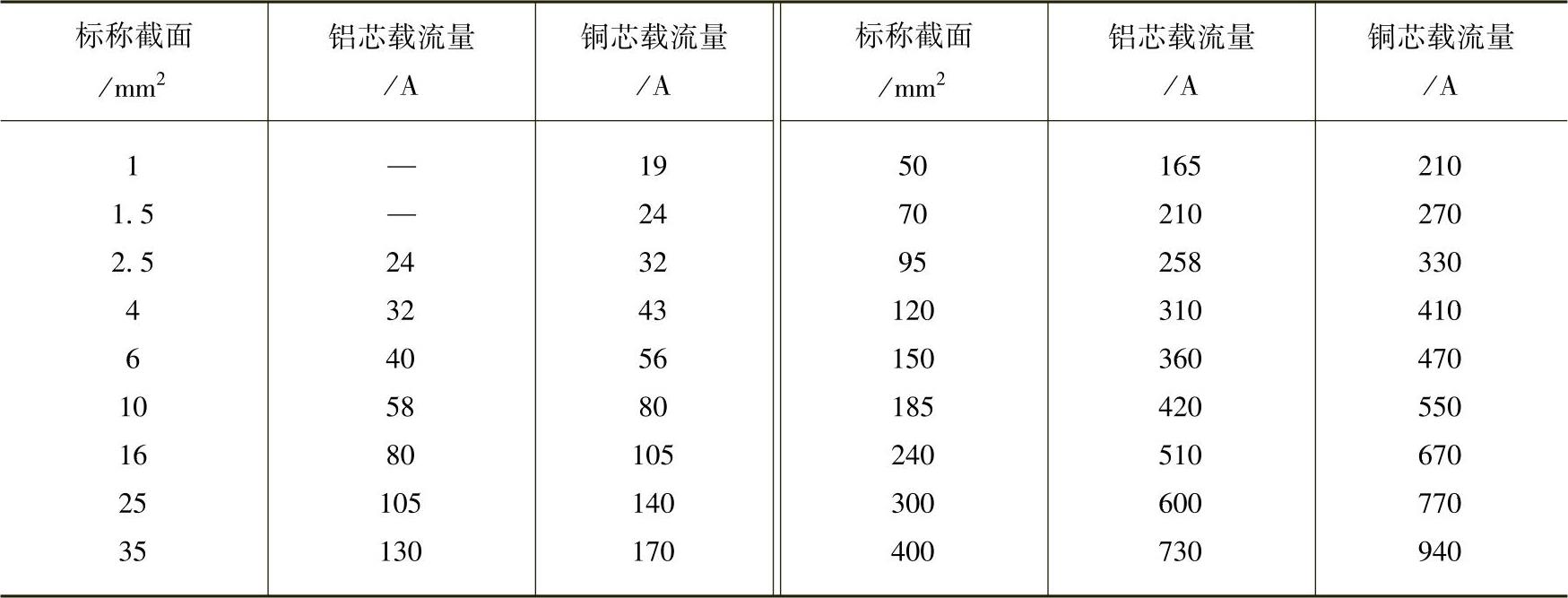

表8-5 橡胶绝缘电线空气中敷设长期负载下的载流量(允许温度+60℃)
