照明灯具的布置及注意事项
【摘要】：灯高一般不低于2.4m，否则灯具外壳应作保护接零或接地。只有合理的布灯方式，才能得到良好的照明质量，便于安装及维修灯具。如果局部照明设备与人体经常接触，则应采用安全电压照明。灯具间的相对距离可参考表8-3。当房间面积不大时可布置几盏灯消除阴影。但多管荧光灯、节日灯、花灯等回路除外。
1.平面布灯
平面布灯比较合理，具有节电特点，可以满足照度及照度的均匀度要求，减少灯具数量和眩光，便于维修，美观大方。大房间一般采用均匀布灯，例如采用正方形、矩形、菱形等形式。边灯距墙约为相邻两灯距离的一半。灯高一般不低于2.4m，否则灯具外壳应作保护接零或接地。当房间空间很大时，为了使工作面达到照度标准，可以采用局部照明和整体照明相配合。只有合理的布灯方式，才能得到良好的照明质量，便于安装及维修灯具。如果局部照明设备与人体经常接触，则应采用安全电压照明。灯具间的相对距离可参考表8-3。

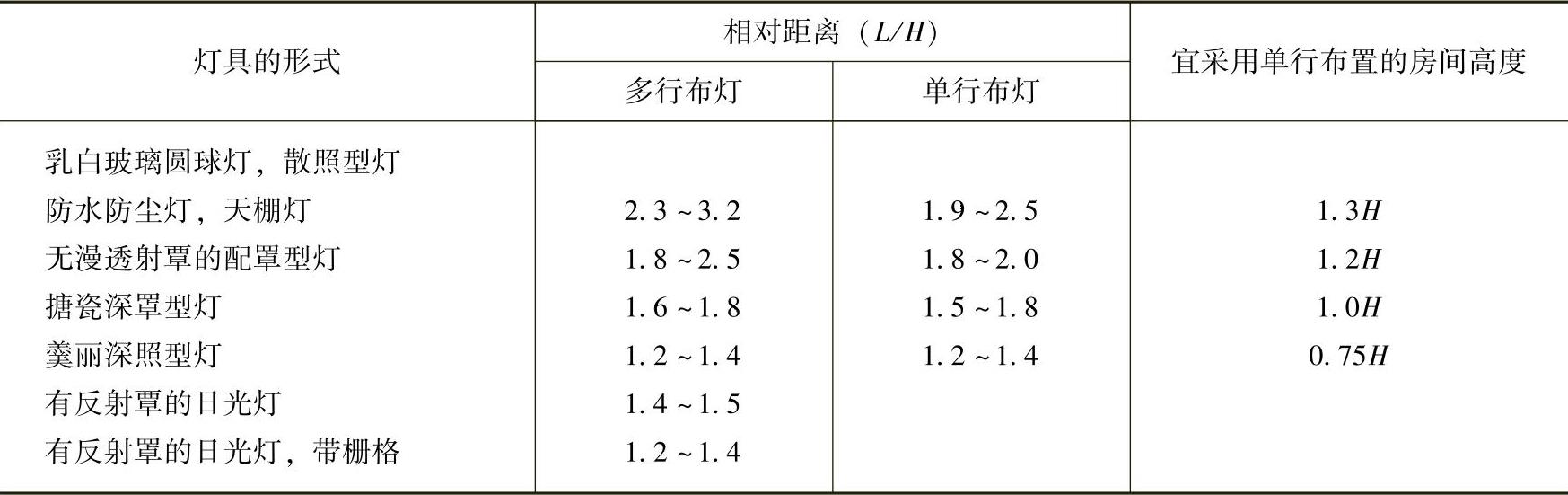

表8-3 灯具间的相对距离
注：L为两灯具之间的距离，H为灯具与地面之间的距离。
如果采用矩形或菱形布灯时，L值可按图8-23比较布灯平面尺寸。当房间面积不大时可布置几盏灯消除阴影。

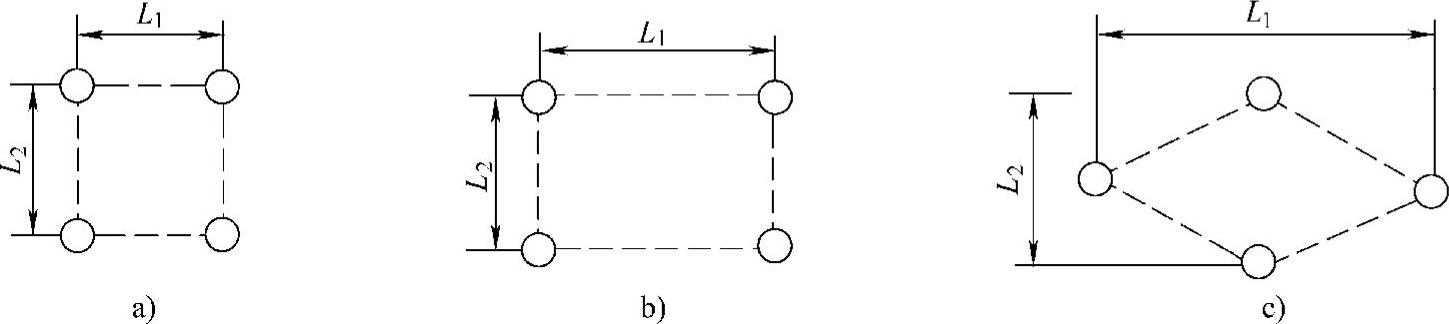

图8-23 均匀布灯平面计算值
2.灯具的高度设计计算
高大的房间布灯可以采用吸顶灯和壁灯相结合的方法以提高垂直亮度，如锅炉房及大型影剧院。一般不宜单纯用壁灯，这样会使房间显得昏暗。荧光灯安装高度计算可以参考表8-4。
3.回路灯具套数
每个回路灯具套数不宜超过25个，如果其中一盏灯具容量较大，超过10A，则最多不能超过20个，工作电流应小于15A。但多管荧光灯、节日灯、花灯等回路除外。如超过30A，应安装漏电保护开关。

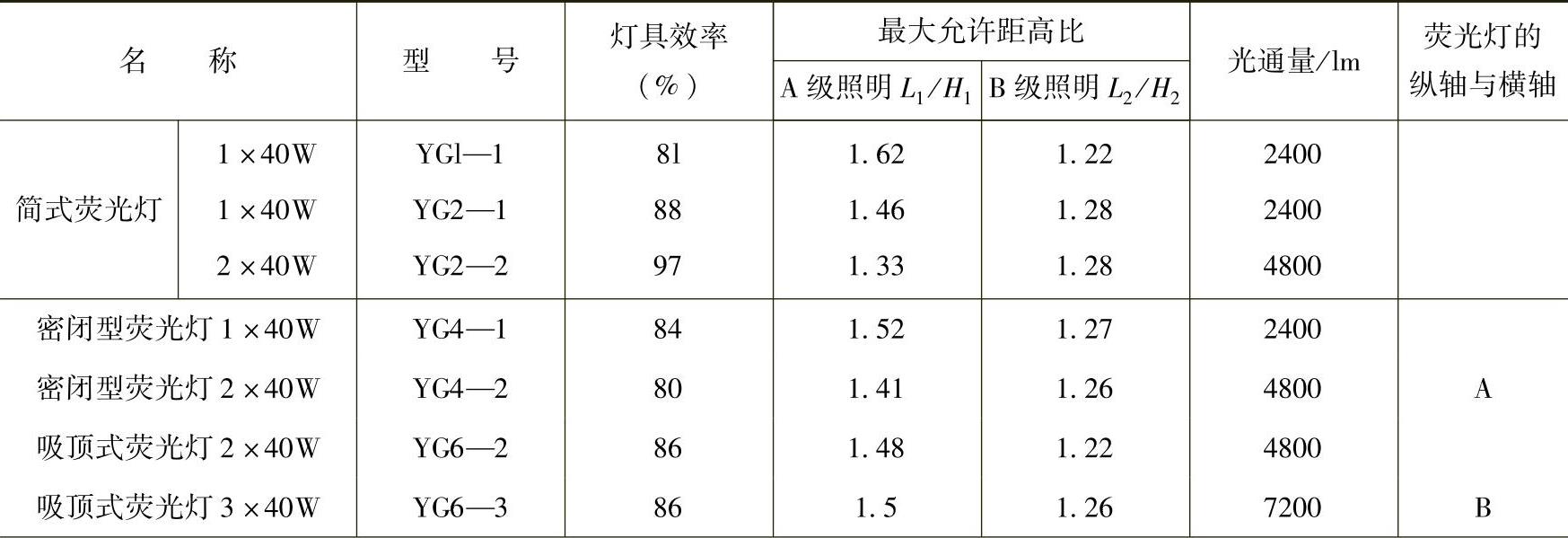

表8-4 荧光灯最大灯距与高度比值

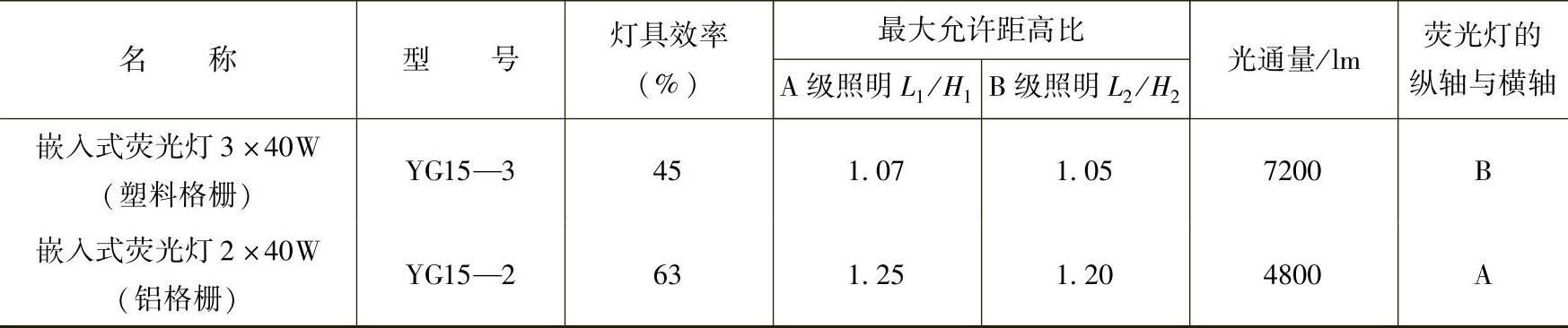

（续）
