电动机容量的选择计算方法详解

2023-06-28 理论教育版权反馈

【摘要】：电动机容量的大小决定于铁心的截面积，铁心的截面积越大，容量越大，反之则小。有关电动机容量选择计算的方法较多，这里只介绍以下两种方法。此电动机按4极使用时，其容量多大？摇臂钻床电动机功率的计算其计算公式为P=0.0646D1.19 式中 D——最大的钻孔直径。

电动机容量的大小决定于铁心的截面积，铁心的截面积越大，容量越大，反之则小。

有关电动机容量选择计算的方法较多，这里只介绍以下两种方法。

1.利用电动机转子铁心的总长和外径决定电动机的容量

其方法是先求出转子铁心外径D与转子铁心长度L的乘积数，再根据图7-4和图7-5中的曲线查对应值的纵坐标，即可找出电动机的容量值。

例如：有一台旧电动机，其转子外径15cm，转子铁心长10cm。此电动机按4极使用时，其容量多大？

先求出D×L=15cm×10cm=150cm²，再根据这一数据找图7-5中D×L一边的尺标，在数字150外沿线向上，到与第二根一线（4极）相交处，再使视线平行向左，在左标尺上找到数字为则说明此电动机在4极时的容量是7kW。

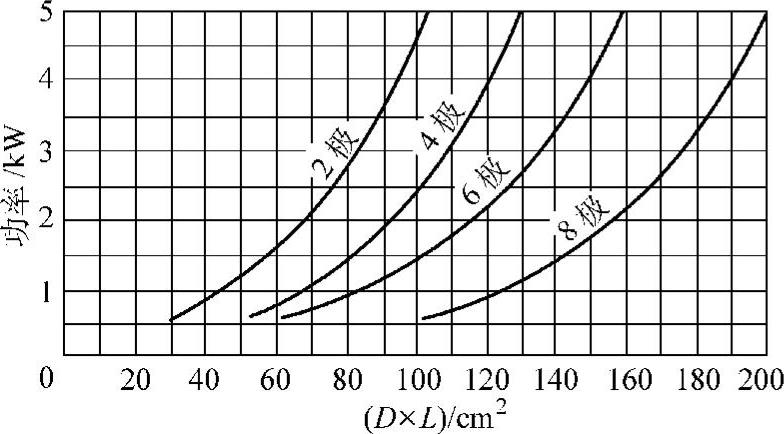

图7-4 电动机容量曲线图

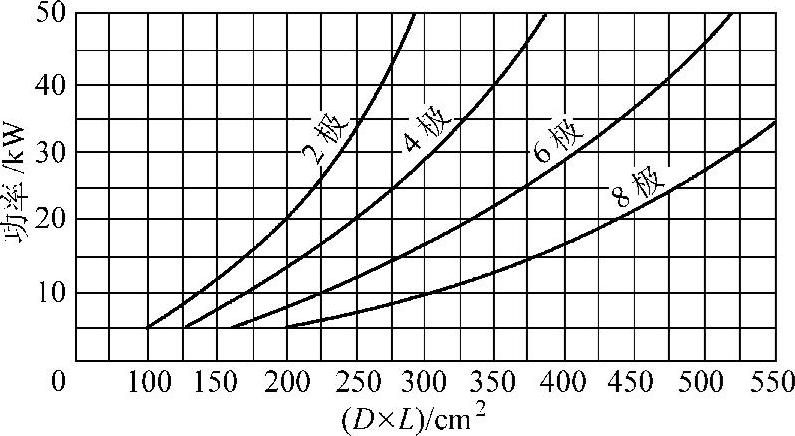

图7-5 电动机容量曲线图

说明k在决定极数时，还必须先考虑一下定子的槽数是否适合于所决定的极数，就是说槽数的多少与极数是有很大关系的。电动机的槽数多者不宜应用于高速（极数少），槽数少者不宜用于低速（极数多）。例如，不能将一台54槽的旧电动机改作2极，也不能把一台24槽的旧电动机任意改作8极。

2.恒定负载下的长期运行电动机的功率选择计算

（1）车床电动机的功率P计算

其计算公式为

式中 P₁——车床的切削功率（kW），计算公式为

式中 F——切削力（kg）；

V——切削速度（m/min）；

η₁——传动机构的效率。

根据计算出的功率P，在产品目录上选择一台合适的电动机，其额定功率应该是P_H≥P。

计算公式P=36.5D^1.54（kW）

式中 D——工件的最大直径（m）。

（2）摇臂钻床电动机功率的计算

其计算公式为

P=0.0646D^1.19（kW）（7-38）

式中 D——最大的钻孔直径（mm）。

（3）拖动泵电动机的功率计算

式中 Q——流量（m³/s）；

H——液体被压送的高度（m）；

γ——液体的密度（kg/m³）；

η₁——传动机构的效率；

η₂——泵的效率。

例：有一离心式水泵，其数据是：Q=0.03m³/s，H=20m，n=1450r/min，η₂=0.55。用笼式电动机拖动作长期运行，电动机与水泵直接连接（η₁=1）。试选用电动机的容量。

解：

选电动机额定功率P_H=14kW；额定转速n_H=1450r/min；离心水泵的电动机容量为

式中 P——离心水泵所需电动机的容量（kW）；

K——备用系数，大约1.1～1.15；

γ——水的比重，大约1020～1050kg/m；

Q——水泵排水量（m³/h）；

H——扬程高度（m）；

η_H——水泵效率，与水泵的排水量有关，如图7-6所示。

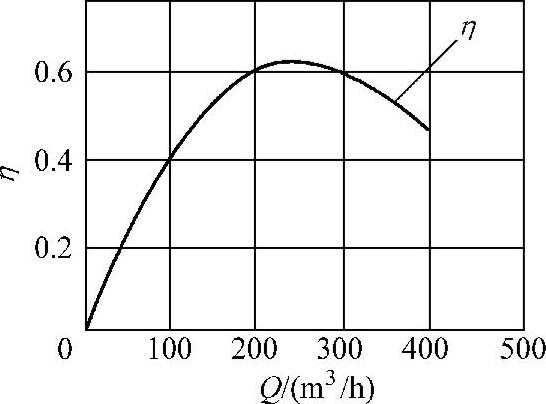

图7-6 水泵效率曲线
