光电监视断料电路原理及应用
【摘要】：光电转换部分由VT2和VT3组成，物料从光源HL1和光敏晶体管之间通过，不断地遮挡光线，使电容C3的电压来不及上升，VT4处于截止，VT5也处于截止状态，K2不能吸合。C3和RP组成延时电路用以辨别断料的真伪。
有些自动生产线需要监视传送物料的情况，有的生产过程断料算事故，有的堵料也算事故。用“暗通控制电路”或“亮通控制电路”可解决简单的物料监视问题，但是，有些生产过程物料的传送是断断续续的。这就不能用简单的“暗通”、“亮通”电路来监视了，必须采用延时电路来辨别是真断料还是假断料，在真断料时进行报警和控制。
1.断料监视电路

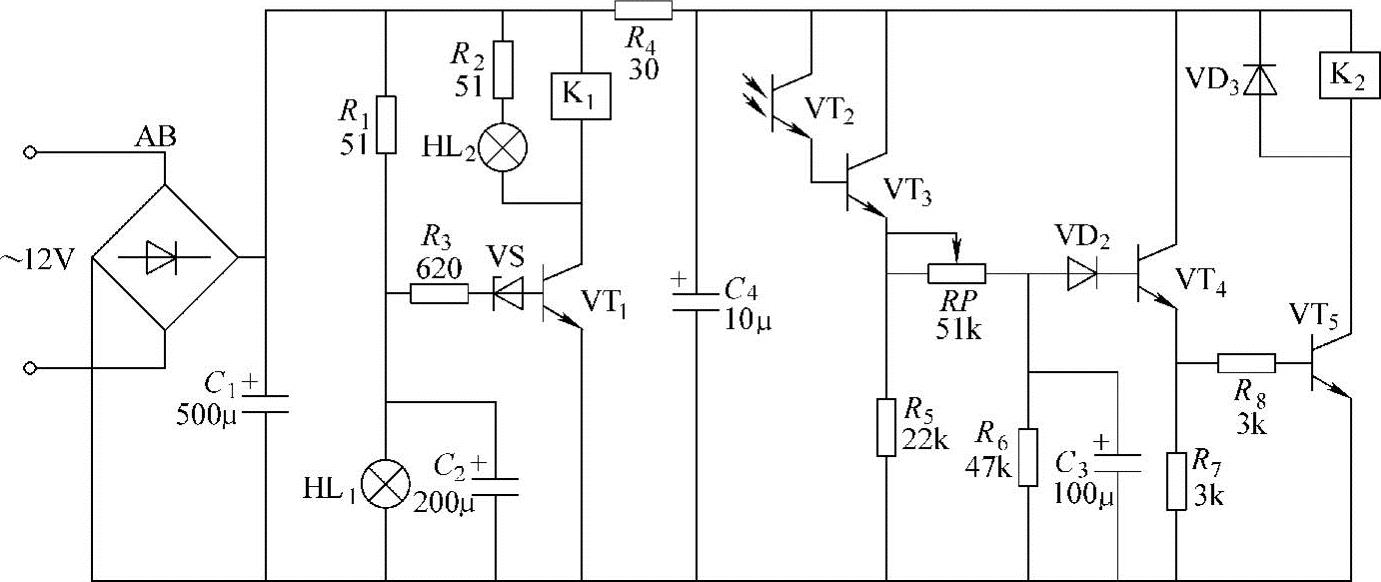

图6-70是一种断料监视电路图。光电转换部分由VT2和VT3组成，物料从光源HL1和光敏晶体管之间通过，不断地遮挡光线，使电容C3的电压来不及上升，VT4处于截止，VT5也处于截止状态，K2不能吸合。
图6-70 断料监视电路
当物料断料时，光线长期地照到光敏晶体管VT2上，VT2内阻变小，向VT3提供足够的基极电流，VT2导通，电源通过RP向C3充电，当C3上电压上升到一定值时，VT4、VT5导通，K2吸合，K2的常开触头闭合后去控制外电路或报警。C3和RP组成延时电路用以辨别断料的真伪。因为有些物料的运行是断断续续的。短时间的断料（如1～2s）是正常现象，C3上电压上升不多，达不到使VT4导通的程度。而当物料继续运行后，挡住光线，C3上的电压又通过R6放掉。调整RP可改变正常断料允许时间。
VT1组成光源切换、报警电路。HL1正常工作时，其两端电压约6V，VS的击穿电压在8V左右，所以VT1不能导通。而当HL1损坏时（灯丝断路），12V电压通过R1和R3使VD击穿导电，VT1导通，备用灯HL2点亮，达到自动切换的目的。同时K1吸合，K1的常开触头闭合后控制电铃报警，促使操作人员换指示灯。
2.元器件选择调试
VT1和VT5选3DK4，β≥60。
VT2选3DU5型光敏晶体管。
VT3和VT4选3DG8或3DG6，β≥50。HL1、HL2选用6.3V指示灯。
K1和K2选JQX—4F型12V继电器。
12V交流电可采用输出不小于20W的220V变压器获得。
调试时，如果HL1、HL2同时亮，可能由于VS稳压值较低造成的，可换稳压值较高的稳压管；如果稍一断料K2就吸合，而且调整也不起作用，可能是VT3漏电流大或β值太大造成的（光很暗时C3就能充电），可换VT3或在VT3基极对地加一个62kΩ的电阻试试。
