随着人们生活水平的提高,私家车越来越多,防盗问题极为突出,本例电路简单可靠,仅花几元钱,就可使汽车门被撬开时发出防盗报警声,并切断灯光和油路,使汽车无法启动。
1.电路工作原理分析

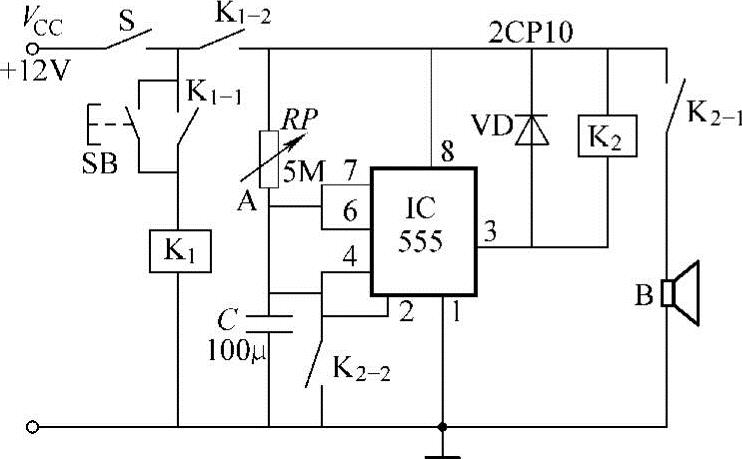

电路组成如图6-65所示,555时基集成电路作为延时振荡器。延时的作用是使报警器被触发后延迟30~60s才发声报警,这样,在主人开车门时有时间关断报警器。
当主人离开汽车后,车门被盗车者撬开时,按钮SB闭合,继电器K1得电而动作,常开触头K1-1、K1-2闭合,K1-1触头闭合使继电器自锁,K1-2触头闭合使主电路接通电源并开始工作。当A点电压升到大于等于2/3VCC时,555时基集成电路输出端3脚输出低电平,继电器K2动作,常开触头K2-1及K2-2闭合,使汽车喇叭长鸣,不停地发出报警声,同时利用继电器K2的触头,还可以关闭汽车灯光及油路系统而无法起动汽车。
图6-65 汽车防盗报警器电路图
2.元器件选择
继电器K1、K2选用高灵敏度的小型继电器,吸合电流小于30mA即可,如JRX—13F等。555时基集成电路选用NE555、5G1555等均可,其他元器件无特殊要求。电源使用车载12V蓄电池。
3.安装调试
按图6-65电路原理图,可设计自制印制电路板或自购,插好元器件,结合原理图检查无误后焊好。只要元器件质量可靠,安装焊接无误,无须调试即可工作。
