湿度报警器:用于限制湿度的仓库,发光报警

【摘要】:适用于有湿度限制的仓库,当湿度超过规定值时发光报警。当湿度升高到限定值以上时,555时基电路的触发端2脚和阈值端6脚电压升高到电源电压的1/3,其输出端3脚输出变为低电平,发光二极管发光报警。

适用于有湿度限制的仓库,当湿度超过规定值时发光报警。

1.工作原理

电路结构如图6-64所示,由湿敏电阻Rs和555时基集成电路等组成。当湿度上升时,湿敏电阻器Rs阻值下降,电阻R1上交流电压增大,经VD2整流后在电位器RP上产生的直流电压就升高。当湿度升高到限定值以上时,555时基电路的触发端2脚和阈值端6脚电压升高到电源电压的1/3(即1/3VCC),其输出端3脚输出变为低电平发光二极管发光报警。这时,应进行去湿。当湿度低于一定值时,Rs阻值升高,则R1上电压降低,555时基电路的2、6脚电压低于电源电压的1/6(即1/6VCC)时,输出端3脚输出变成高电平,发光二极管熄灭。555时基电路控制端5脚的外接电阻R3可改变555的输入电平阈值,且使5脚电压降为其电源电压的1/3左右(即1/3VCC)。555时基电路直流电源电压是由市电经变压器变压、VD1半波整流、电容C1滤波、稳压管稳压成7V左右提供。

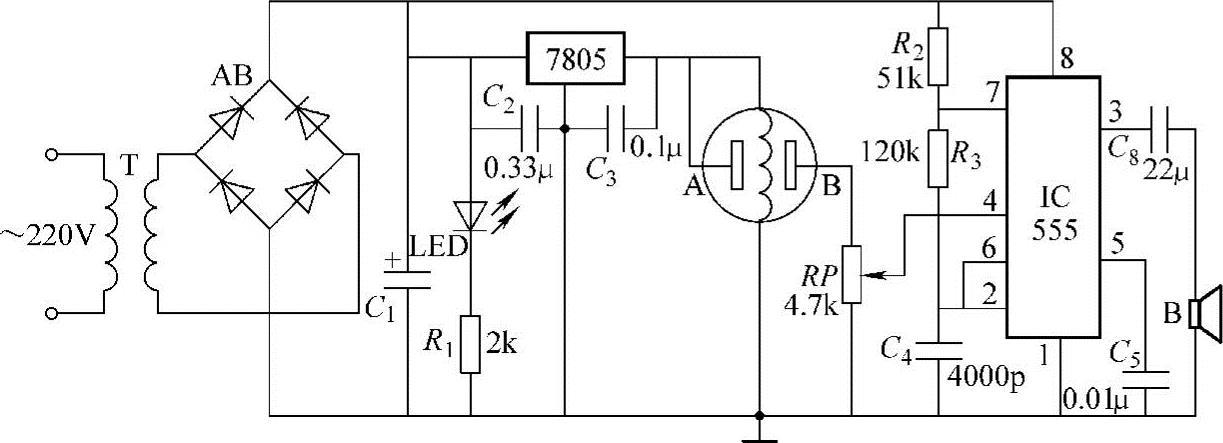

图6-63 气体烟雾检测报警器电路图

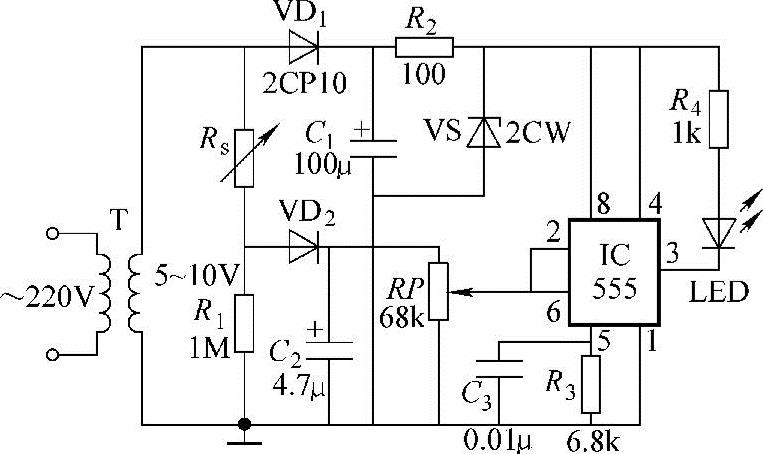

图6-64 湿度测量报警器电路图

2.元器件选择

555时基电路选用5G1555、NE555、LM555等均可;湿敏电阻器选用塑料封装的MS01—A或MS01—B(片状);稳压管用2CW1或2CW12,要求稳压为7V;发光二极管选用BT401等;变压器T用电铃变压器,要求二次侧输出为6~10V,电流50mA以上,若自制可选用厚15mm的GE1—12硅钢片铁心,一次侧用ϕ0.08mm高强度漆包线绕5500匝,二次侧用ϕ0.20mm漆包线绕240~250匝,浸清漆后烘干。

3.安装调试

购买印制板一块,装插元器件,结合电路原理图检查正确无误后,在焊接面焊好元器件。调试时,湿敏电阻Rs周围相对湿度在30%~90%变化时,其阻值会从数千欧到数百欧之间相应变化。在湿度处于上限值时,开机10min后,调节电位器RP,把其移动点调至与地电阻最大处,这时,发光二极管应发光提示。然后再把中心点慢慢下调,直至发光二极管刚好熄灭,报警湿度上限就设定好了。

为了测试方便,可把Rs制成探头形式,然后用导线连接到报警电路的盒中。
