本例介绍的节电开关,在白天或光线较亮时,节电开关是关闭状态,灯不亮。夜间或光线较暗时,节电开关是预备工作状态。当有人经过该开关附近时,脚步声、说话声、拍手声等均可把节电开关启动,灯亮,延时40~50s后,节电开关自动关闭、灯灭。如图6-60所示。

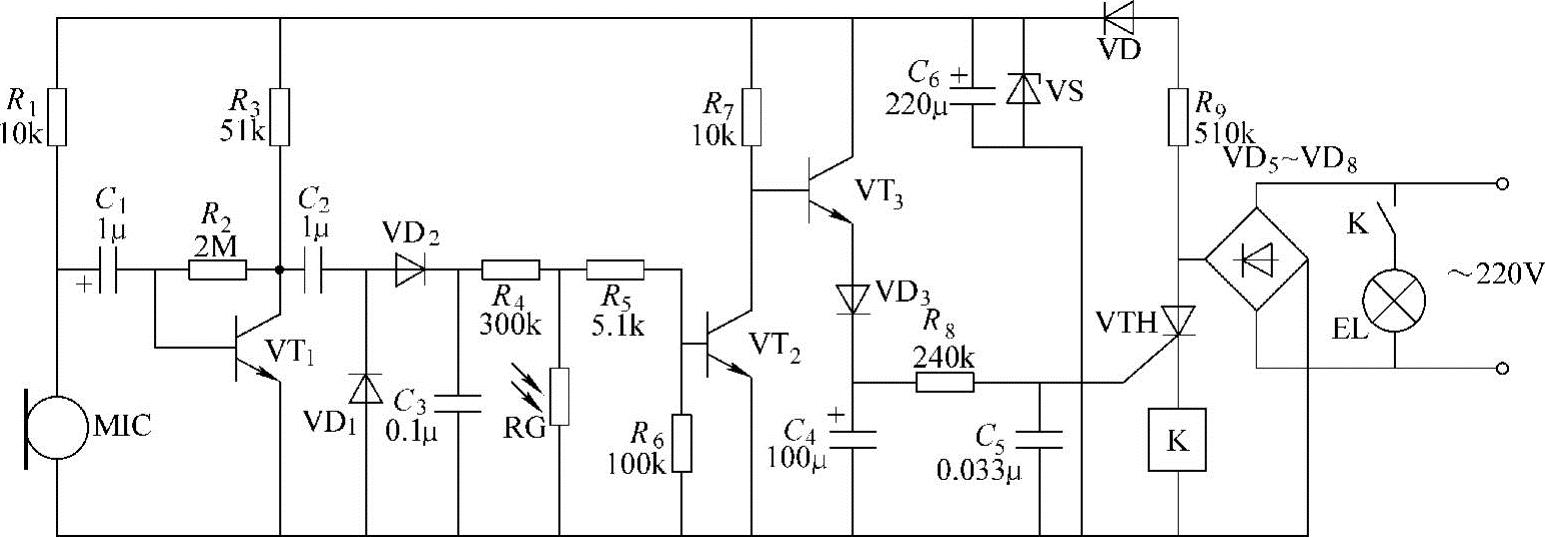

图6-60 声控节电开关电路

1.工作原理

声控节电开关电路由传声器B、声音信号放大、半波整流、光控、电子开关、延时和交流开关七部分电路组成。其电路原理如图6-60所示。话筒和VT1R1R3C1组成声音放大电路。为了获得较高的灵敏度,VT1β值应选用大于100的。话筒也选用灵敏度高的。R3不宜过小,否则电路容易产生间歇振荡。C2、VD1和VD2C3构成整流电路,把声音信号变成直流控制电压。R4R5光敏电阻器RG组成光控电路。当光照射在RG上时,其阻值变小,直流控制电压衰减很大,VT2截止。VT2、VT3R7、VD3组成电子开关。平时,即有光照时,VT2、VT3截止,C4上无电压,单向晶闸管VTH截止,灯泡EL不亮。在VS截止时,直流高压经R9、VD4降压后加到C6上端,对C6充电,当充到12V后VS击穿确保C6上的电压不超过15V。

当没有光照射到RG上时,RG阻值很大,对直流控制电压衰减很小,VT2、VT3导通,VD3也导通,C4C5开始充电,电压徐徐上升。R8C4和单向晶闸管VS组成延时与交流开关。C4通过R8将直流触发电压加到VS控制门极,VS导通,继电器线圈K得电,串在EL支路的继电器常开触头K接通,灯泡EL点亮。灯泡点亮的时间长短由C4R8的参数决定,按图中所给出的元器件数值,在灯泡点亮约40s后,VS截止,灯熄灭。C5为抗干扰电容,用于消除灯泡发光抖动现象。

2.元器件选择

VT1、VT2均选用9014晶体三极管,VT3选用9012晶体三极管,其中VT1要选用β>100。VS选用100—8单向晶闸管。VD1~VD3选用1N4148二极管,VD4选用1N4001二极管,VD5~VD8选用1N4004二极管。话筒要选用灵敏度高的。其他元器件如图6-66所示。

3.安装与调试

所有元件焊接安装在一块印制电路上,然后装入一个绝缘小盒里,光敏电阻需安装在外壳上光线容易照到的地方。本装置只要元器件选择正确,焊装无误,一般即可正常工作。若出现开关启动后不能完全熄灭,可将一只电容(容量为470pF)并接在R3上(印制板上预先应留下此位置)即可消除。若出现间歇振荡,可将C2换成0.33μF电容,或将R6减小到47kΩ左右即可消除。由于电路直接与市电连接,所以调试与使用时要小心,防止触电。使用时应注意:由于此开关负载功率最大为100W,不能超载,灯泡不能短路,接线时要关闭电源或将灯泡先去掉,接好开关后再闭合电源或装上灯泡。
