由于新装配的收音机,其各种元器件的参数误差和线路分布电容的影响,往往会使晶体管偏置电流失常和调谐回路严重失谐,使收音机不能正常工作或完全不能工作。因此,收音机装配好后,要进行仔细的电路调试,才能达到预定的性能指标,以获得良好的收音效果。晶体管收音机的印制电路板装配图如图6-58所示。调试步骤如下:

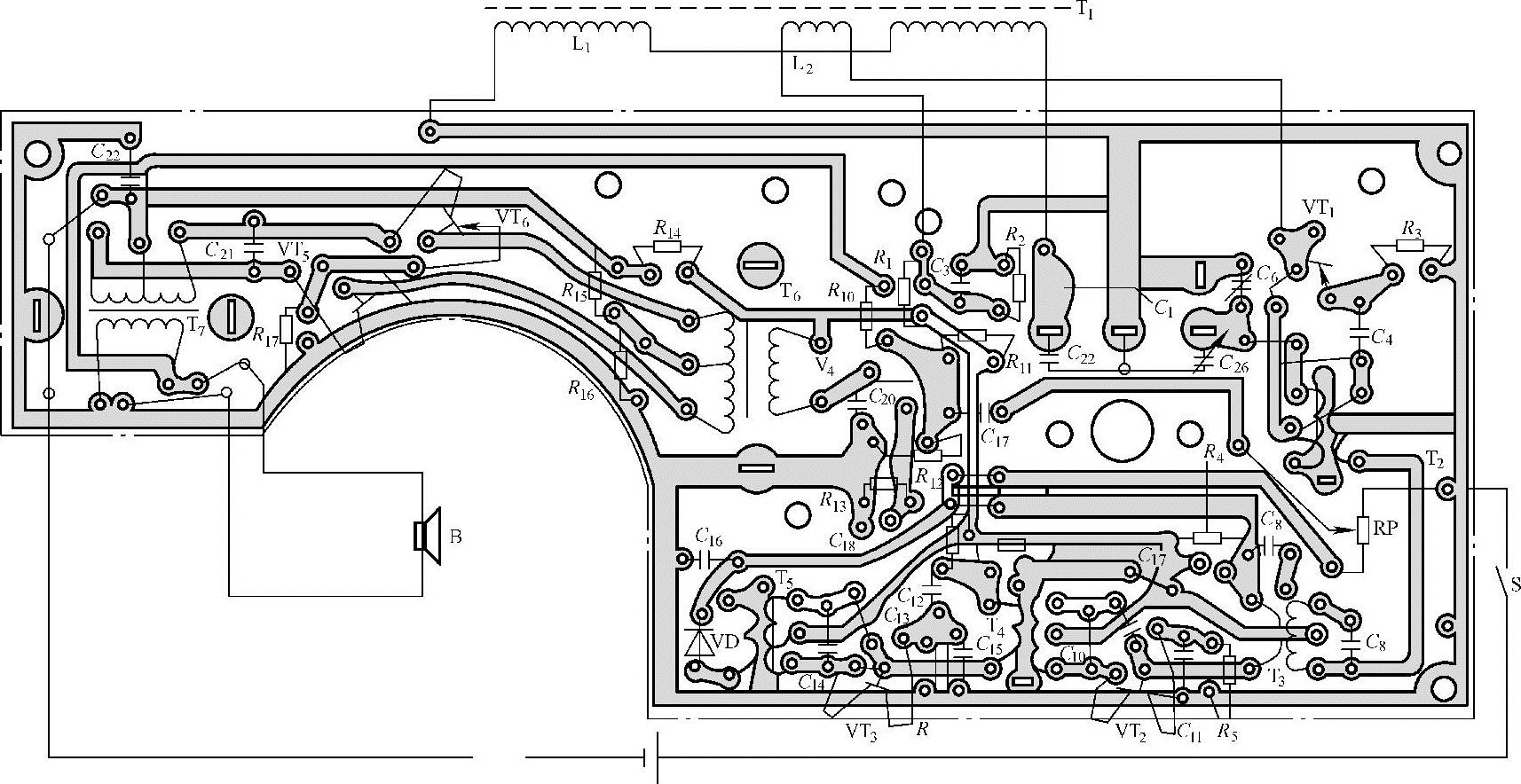

图6-58 晶体管收音机的印制电路板装配图
1.检查元器件
收音机元器件焊接完后,对照电路图按顺序检查一遍,如检查每个元器件的规格型号、参数、安装位置、引脚接线是否正确;中频变压器的安装次序和一、二次绕组的接线位置是否正确;每一个焊点是否有漏焊、虚焊和搭锡短路现象,线头和焊锡等杂物是否残留在印制电路板上;分段绕制的磁性天线线圈的安装方向是否正确;
2.测量
用万用表R×100档,测量整机电阻,阻值应大于500Ω。如阻值较小,应检查线路是否短路,晶体管电极是否接错,元器件间有无短路、断路情况,阻容元件是否合格。
3.调整各级晶体管的静态工作点
接通电源,调整各级晶体管的静态工作点。
1)测量电源电压,应在5.8~6V。
2)将双联可变电容全部旋入或旋出,找一个没有电台的位置,此时扬声器应无声。
3)静态工作点的调整,应由末级开始,逐级向前推进。防止前级有信号输入,使后级处于工作状态,误将动态电流认为是静态电流。
4)暂用一个电位器和一个保护电阻串联,代替所要调整的偏流电阻。保护电阻的阻值。通常取原电路图上给出参考偏流电阻值的一半。电位器的阻值,通常取原电路图给出的偏流电阻阻值的1~2倍。如果没有电位器,也可以用不同阻值的电阻,分别接入电路调整工作点。但要注意,每次换接电阻时,必须切断电源,以免偶然短路,烧坏晶体管。
5)将集电极电路的印制导线切开一点,串入毫安表,调节电位器,使集电极电流达到要求数值。然后将电位器及保护电阻焊下来,换上等效电阻。再检查一下集电极电流是否合适。如与要求值相差不多,就可以将测试点用锡封死,进行下一级的调整。
6)另外,也可以采用调节偏流电阻,测量发射极电阻上的电压,再计算静态工作电流的方法调整。此种方法虽然容易产生误差,但要比直接测量集电极电流方便。这种方法常在检查电路、核对静态工作电流时应用。
4.调整中频频率
中频变压器安装以后是需要调整的,这是因为它所并联的电容器的容量总有误差,底板的布线间也存有大小不等的分布电容,这些因素会使中周变压器失谐。
1)将信号发生器的频率调整在465kHz,使它发生调幅信号。将信号发生器的输出线套在收音机的磁性天线上,或将收音机靠近信号发生器。将双联可变电容器全部旋入,音量控制电位器开到最大,此时收音机应能收到信号发生器发出的调幅信号。如果收不到,可将信号发生器的输出线串联一个0.01μF的电容,接到调谐输入回路可变电容器的定片上。
2)在收音机收到的信号中,如混有电台的广播声,可用一根导线,将双联可变电容器的振荡连短路。
3)将万用表拨到50mA或100mA档,串接在末级功率放大管的集电极回路中,通过观察动态电流的变化来判断中频变压器是否调准。
4)中频变压器的调整顺序是由后向前,先调第三级再调第二级,最后调第一级。
5)调整中频变压器,使扬声器输出信号最强,电流表的读数最大。然后再调整信号发生器,使输出的中频信号减弱,以收音机刚收到信号为度。
6)再次调整各级中频变压器,使输出信号最大。在调整过程中,要随时减弱输入的中频信号强度,使收音机工作在小信号状态,以免自动增益控制电路起作用,影响对调谐点的判断。经过反复调整使各级中频变压器都调谐在中频频率上。
7)在调整过程中,如果产生自激振荡(有尖叫声或嘟嘟声),则应先设法排除故障,然后再进一步调整。
8)如果没有信号发生器,可以利用一台产品收音机,从收音机的检波器输入端引出中频信号,用1m长的双股塑料线将信号耦合到待调整的收音机中,调整产品收音机,使它收到一个电台的广播信号,利用它作信号源,调整待调收音机的中频频率。方法与采用信号发生器时相同。
9)调整中频变压器磁心要用无感工具,避免调节时产生感应现象,影响变压器的磁力线分布。调整磁心时,不要用力过猛,以防将磁心调碎。
5.调整频率范围
收音机的中波段频率范围是535~1605kHz,为满足频率覆盖,收音机的实际频率范围一般调在525~11640kHz。调整频率范围也叫对刻度,它是靠调整本机振荡频率来实现,具体步骤如下:
1)调信号发生器,输出525kHz调幅信号,并将其输出端靠近收音机的磁性天线。
2)将双联可变电容器全部旋入,调节指针对准525kHz刻度,并调节振荡线圈磁心,使收音机收到此信号。
3)调整信号发生器频率为1640kHz,将双联可变电容全部旋出,使指针对准1640kHz刻度,调整补偿电容使收音机收到此信号为止。
4)按上述步骤再复调一次,即调整完毕。
若没有信号发生器,也可以按下述方法进行:
①将双连调到最低端,调节指针对准最低刻度;找一个熟悉的低端电台,如640kHz的中央电台;旋转双联可变电容,使极片旋出1/5,调节中频振荡线圈磁心,使收音机收到这一电台广播。
②再找一个熟悉的高端电台,例如1350kHz的南阳台(双联电容极片旋出4/5时),调节中频振荡回路的补偿电容,使收音机收到这一电台广播。
③最后再复调一遍即可。
6.统调
影响收音机灵敏度和选择性的一个重要原因是:输入调谐回路与本机振荡回路谐振频率之差不是在整个频段内都为465kHz。为解决这个问题,必须调整输入调谐回路的谐振频率,使两者频率差始终等于465kHz,这一调整过程叫做统调。统调是在频率低、中、高三端各取一个频率,如600kHz、1000kHz、1500kHz,进行调整,也称三点统调。具体方法如下:
1)调整信号发生器,输出600kHz频率信号,调节可变电容器,使收音机收到此信号,然后移动调谐线圈在磁棒上的位置,使收音机输出最大。
2)调整信号发生器,输出1500kHz信号,调整可变电容器,使收音机收到这一信号,然后调节输入回路的微调可变电容,使收音机输出最大。
3)按上述方法再复调一次即可。
4)如果没有信号发生器,可利用640kHz、1370kHz附近的电台信号校准。调整方法与上相同。
5)检查三点统调中间一点是否在1000kHz左右,将信号发生器调至1000kHz,旋转并在天线连上的半可变电容器C1,若电容在原来位置上声音最响说明三点统调正确;若要加大C1才能使声音达到最大,则应加大串接在振荡线圈上的电容C5,并重新统调;若要减小C1才能使声音最大,应该减小C3,并重新统调。反复上述步骤,直到满足要求。若无信号发生器,可调至980kHz或1020kHz电台,按前述步骤进行统调。
7.试听
收音机调整好以后,就可以进行试听了,试听时可以通过与产品收音机对比,检验它的灵敏度、选择性等各项指标。
