设计无线电遥控报警器，让儿童和老人更安全
【摘要】：为此，设计一个无线电遥控器，在儿童或高龄老人身上戴上一个发射器，在监护人身上带一个接收器。接收器天线L1接收到发射器的信号后，经L2和C1调谐回路选出与发射器同频率的遥控信号，由于接收的信号很微弱，经VT1、VT2、VT3进行多级放大，推动四声集成音乐片工作，由于输出功率较小，经末级VT4放大后，使扬声器B工作，发出音乐声，提醒监护人，寻找附近的儿童或老人。
儿童和高龄老人丢失的现象时有发生，给家庭带来了巨大痛苦和经济损失；另外，也给不法分子、人贩子以可乘之机。为此，设计一个无线电遥控器，在儿童或高龄老人身上戴上一个发射器，在监护人身上带一个接收器。当儿童或高龄老人离开监护人（家长或保姆）距离3～4m时，监护人接到报警声，由于距离不远，很快可以发现，不易丢失。该装置特别适用于在节假日，商场、闹市等人群拥挤的场合。
该装置由发射器和接收器组成，其电路组成及原理分析如下：
1.发射器电路
发射器电路如图6-51所示。当VT3导通后，给VT1、VT2加上正向偏压，VT1、VT2组成自激多谐振荡器开始工作，产生频率为1600～1800kHz的高频等幅振荡信号，经L1L2和C1谐振选频回路，调整C1的大小，选取需要的发送信号频率，经磁棒天线发射出去。其中L1、L2分别用纱包线绕制80匝和40匝，微调电容C1为5～30pF，其他见图。

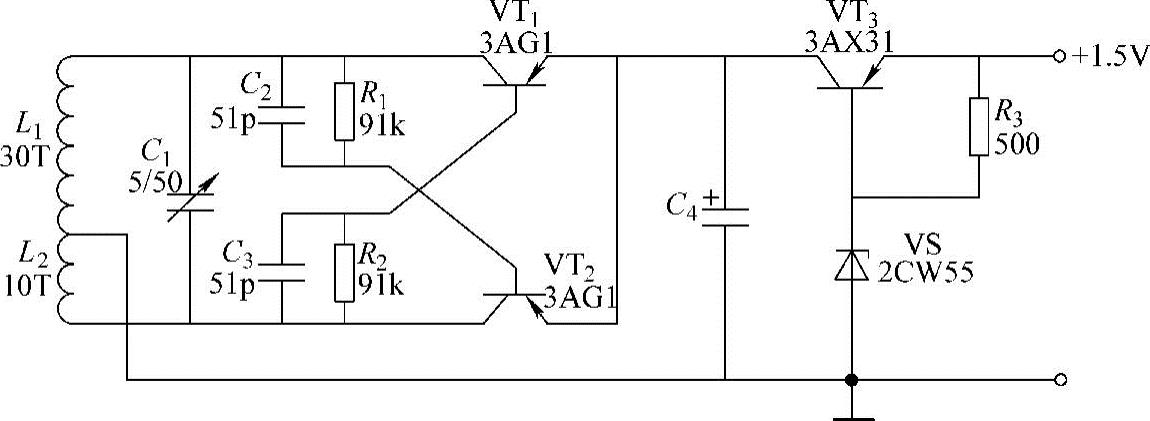

图6-51 发射器电路
2.接收器电路
接收器电路如图6-52所示。接收器天线L1接收到发射器的信号后，经L2和C1调谐回路选出与发射器同频率的遥控信号，由于接收的信号很微弱，经VT1、VT2、VT3进行多级放大，推动四声集成音乐片工作，由于输出功率较小，经末级VT4放大后，使扬声器B工作，发出音乐声，提醒监护人，寻找附近的儿童或老人。

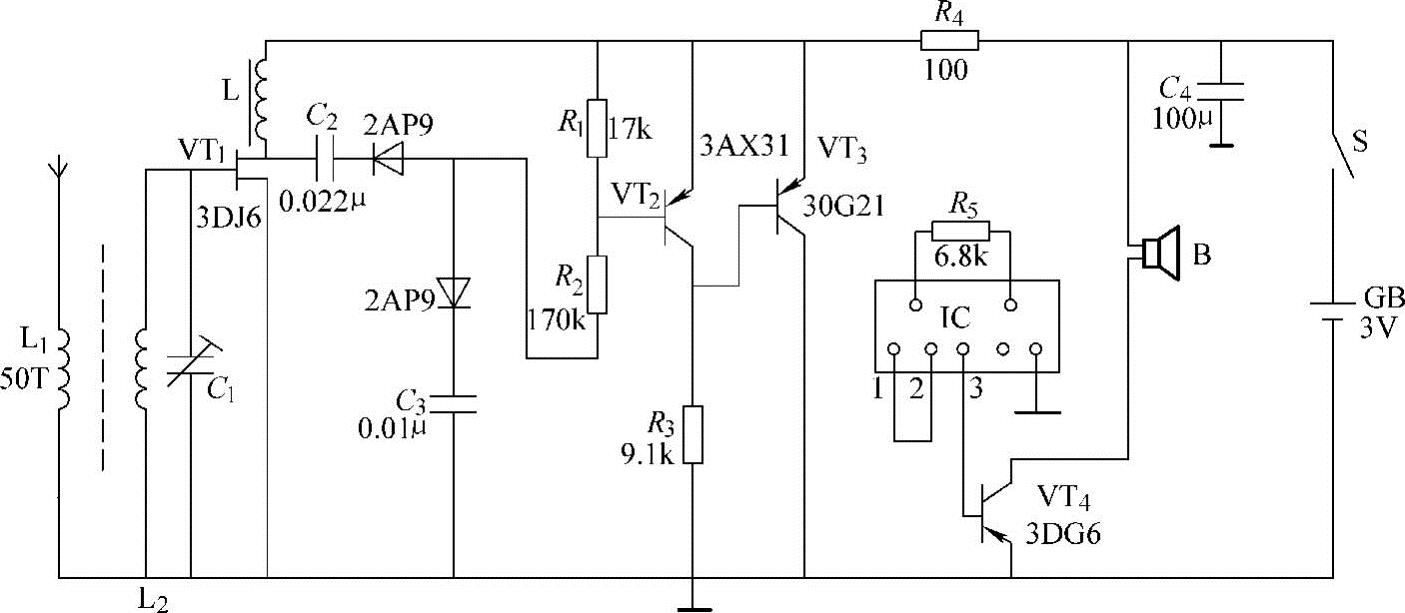

图6-52 接收器电路
