超声波遥控电路及应用分析

【摘要】:在实际应用中分直射型,主要用于遥控及报警电路;分离反射型,主要用于测距、料位测量等电路;反射型,主要用于材料的探伤、测厚等电路。图6-49 T—40—16与555构成超声波发射电路2.超声波接收电路如图6-50所示电路由R—40—16和VT1~VT7等元器件组成。由于接收到发射器发出的信号很微弱,电路采用多级放大,输出方波脉冲信号,去控制VT5、VT6及相关元件组成双稳态电路的工作状态。当VT6从截止变为导通时,VT5、VT7截止,继电器K释放并保持。

T/R—40—XX系列超声波传感器是利用压电效应工作的传感器,其振子用压电陶瓷制成,加上共振扬声器可提高动作灵敏度,当处于发射状态时,外加共振频率的电压能产生超声波,将电能转化为机械能;当处于接收状态时,又能很灵敏地探测到共振频率的超声波,将机械能转化为电能。

在实际应用中分直射型,主要用于遥控及报警电路;分离反射型,主要用于测距、料位测量等电路;反射型,主要用于材料的探伤、测厚等电路。

下面介绍利用T—40—16和R—40—16为核心元器件组成的遥控电路。

1.超声波发射电路

如图6-49所示,电路由超声波发射器T—40—16和555电路组成,调节电位器RP可改变电路的振荡频率。从555的3脚输出的40kHz的振荡脉冲驱动T—40—16工作,使之发射出40kHz的超声波信号。电路工作电压为9V,工作电流为40~45mA,控制距离大于8m。


图6-49 T—40—16与555构成超声波发射电路

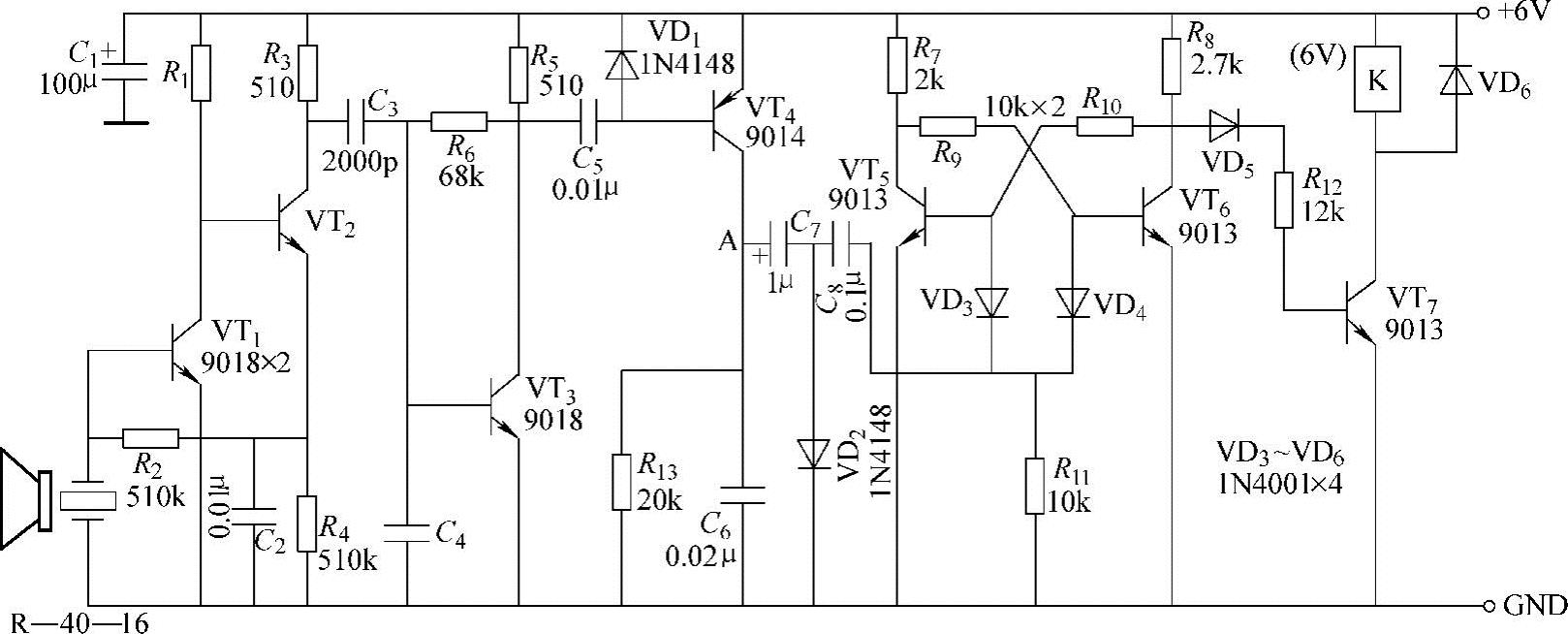

2.超声波接收电路

如图6-50所示电路由R—40—16和VT1~VT7等元器件组成。由于接收到发射器发出的信号很微弱,电路采用多级放大,输出方波脉冲信号,去控制VT5、VT6及相关元件组成双稳态电路的工作状态。VT4每导通一次(发射器发射一次)触发信号经C7C8向双稳态电

路送进一个触发脉冲,VT5、VT6反转一次。当VT6

截止变为导通时,VT5、VT7截止,电器K释放并保持。当下一个脉冲到来时,VT6导通变为截止,VT7导通,继电器K吸合,串接在负载回路中的常开触点K闭合(在被控负载上,未画出),负载(灯泡电机)开始工作。本电路可用于各种电器开关的遥控控制。


图6-50 R—40—16超声波接收电路
