家庭多路红外遥控器优化方案

2023-06-28 理论教育版权反馈

【摘要】：本电路可以同时对多路家用电器进行遥控，电路具有简单可靠、省电、制作容易等特点，遥控距离8m以上。C2、RP与内部集成电路构成76kHz振荡器。遥控器发射的编码信号经过红外接收集成电路CX20106处理，送LC2200译码后输出控制各路负载。直到再按一次遥控开关S3，C输出端重新恢复成低电平，VT2截止，K释放，用电器停止工作。

现在家庭中彩电、空调、音响的遥控器有多个，如果一个遥控器控制多台电器有多好啊！本电路可以同时对多路家用电器进行遥控，电路具有简单可靠、省电、制作容易等特点，遥控距离8m以上。

图6-47 发射电路原理图

1.发射电路

发射电路如图6-47所示，以LC2190为核心，其采用双列直插式14引脚塑封结构，内含编码器、调制器等。在发射电路中，S₁～S₆为编码开关，按下不同的开关，集成电路内部形成不同的编码方式，即能产生六种二进制码。其中S₁、S₂为连续发射方式，S₃～S₆为单次发射方式。按该图图中接法，加入VD₁、VD₂后，S₁、S₂亦成为单次发射方式。C₂为脉冲间隔定时电容，由它决定两次发射遥控信息的时间间隔。编成的二进制码进一步对内部产生的38kHz方波进行调制。调制后的编码信号由LC21901脚输出，经VT₁放大后，由红外发光二极管VL₁发出。C₂、RP与内部集成电路构成76kHz振荡器。76kHz信号经内部分频后得到38kHz信号。由此可见，调节RP可以改变载波频率。当集成电路处于发射状态时，它同时驱动发光二极管VL₂作发光指示，R₃为其限流电阻。

2.接收电路

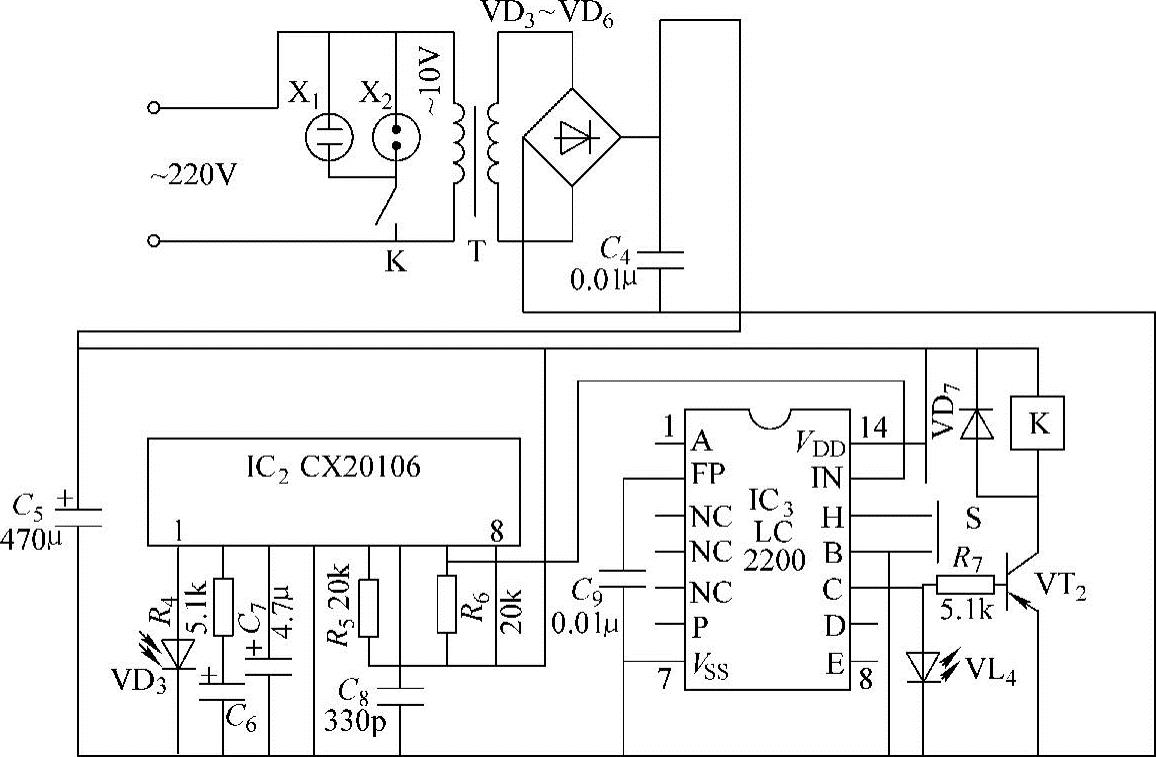

接收电路原理图如图6-48所示，接收电路以LC2200为核心。遥控器发射的编码信号经过红外接收集成电路CX20106处理，送LC2200译码后输出控制各路负载。CX20106内含限幅放大、带通滤波、检波、积分及整形等电路。LC2200内部含有限幅放大、波形整形、译码及误码识别等电路。

在接收电路，调制后的编码信号由红外接收二极管VD₃接收，并送入CX20106内部，经IC内部限幅放大、检波、积分、整形后，由CX201067脚输出与发射器相一致的去除了38kHz载波的编码信号。R₄、C₆构成内部前置放大器的负反馈回路，C₇为检波电容。C₈为积分电容，用以滤除38kHz载波信号及其谐波成分。CX201067脚送出的编码信号进入译码器LC220010脚，经过LC2200内部整形、译码后，还原成6路信号分别由A～F端输出。A～F的输出有自锁和互锁两种方式，这可利用10脚M端来选择。当M接V_DD时，为互锁方式，即同一时刻A～F只能有一路输出；当M接地时，为自锁方式，即A～F输出端各自形成独立的开关。本电路只画出一路输出，其余的输出电路完全相同。个人可根据实际需要取相应的输出路数。当C输出高电平时，该高电平驱动发光二极管VL₄发光指示，显示接收到遥控信号。同时使VT₂导通，继电器K得电吸合，常开触点闭合，电源插座有电，接在插座上的用电器开始工作。直到再按一次遥控开关S₃，C输出端重新恢复成低电平，VT₂截止，K释放，用电器停止工作。为了遥控多个电器，电源插座X₁、X₂、…、X_n，可多并联几个。

图6-48 接收电路原理图
