交流电动机的无级调速电路分析

2023-06-28 理论教育版权反馈

【摘要】：图6-39 单相电源三相交流电动机无级调速电路交流电压由桥式整流，R1限流降压，VS5削波，形成梯形波，作为触发电路的直流和同步电压。直流测速发电机TG和三相异步电动机同轴机械连接，励磁绕组由±10V供电。

1.电路原理分析

由触发线路输出尖脉冲去触发双向晶闸管使其导通，经电容将220V单相电源移相后接电动机使之运转。调整RP30W电位器则改变触发线路的输出脉冲，从而改变VTH的导通角，改变定子绕组上的电压大小，从而实现无级调速。该电路采用两套完全相同的触发电路，分别触发VTH₁、VTH₂，实现电动机的正反转控制。

触发电路由两套完全相同的电路CF₁、CF₂组成，分别触发双向晶闸管VTH₁、VTH₂。整个触发电路由同步、整流、削波、放大、RC充放电、脉冲形成和输出等环节组成。如图6-39左边所示。

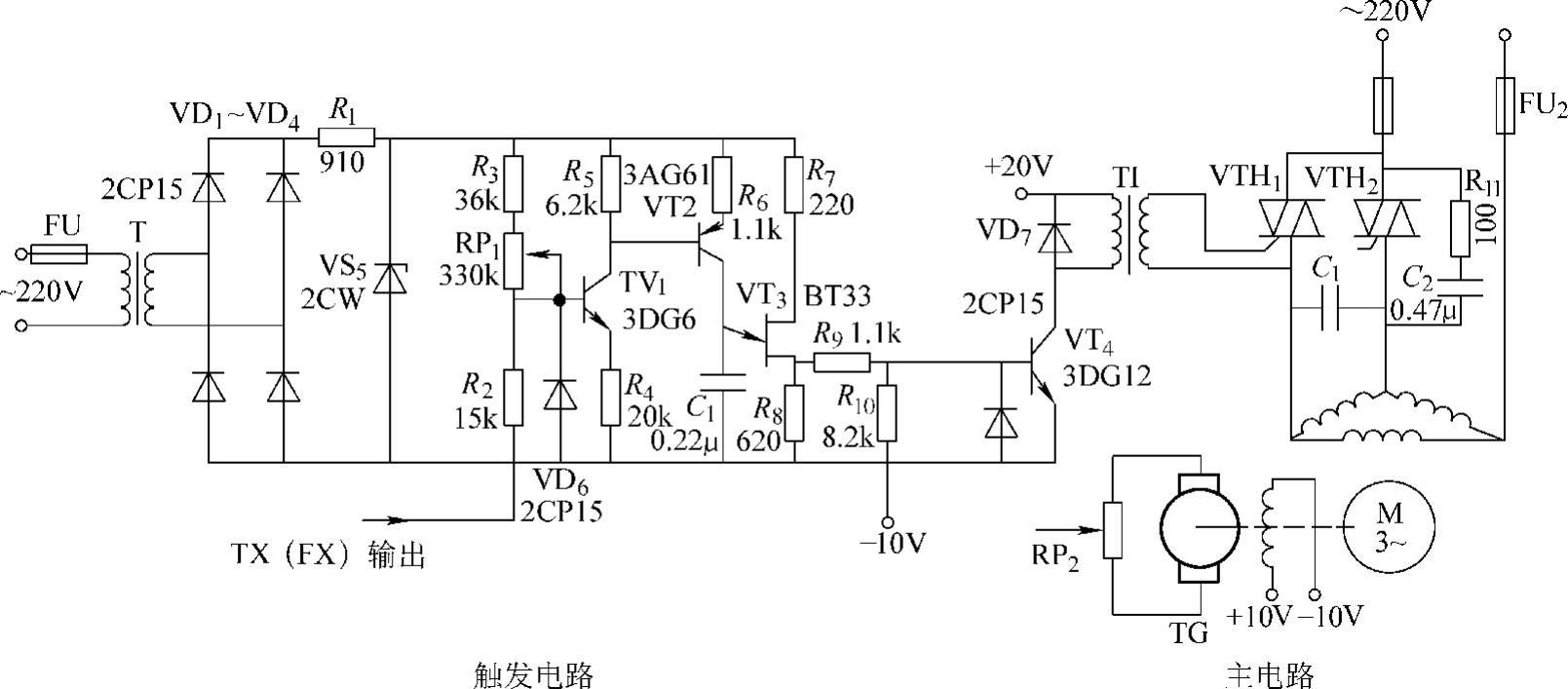

图6-39 单相电源三相交流电动机无级调速电路

交流电压由桥式（VD₁～VD₄）整流，R₁限流降压，VS₅削波，形成梯形波，作为触发电路的直流和同步电压。当VT₁基极接收到RP₁的正向电压时导通，集电极直接耦合VT₂的基极，VT₂起到可变电阻的作用，以改变对电容C₁的充电时间常数。当VT₂导通时，其集电极对C₁进行充电，当充电电压U_c≥U_p（单结晶体管的峰值电压）时，VT₃的e、b之间电阻急剧下降，而转为导通，发射极电流突然增加，C₁经R₈放电，则VT₃的b有尖脉冲输出。再经VT₄放大，由脉冲变压器TI二次侧输出脉冲触发信号，接到VTH₁的门极和阴极。VTH₁在正向电压下导通，电动机正转。调节RP₁则改变了VTH₁的导通角，即改变了电动机的电压，也就改变了电动机的转速。
