Z35型摇臂钻床线路优化方案
【摘要】：Z35型摇臂钻床可用于钻孔、攻螺纹，在企业中使用相当广泛。主要由主线路、控制线路和照明线路组成。图6-30 Z35型摇臂钻床控制电路2.原理分析当开始工作时，将十字开关SA扳向左方，左面触头闭合，零电压继电器KHV线圈得电，常开触点闭合自锁。SA向下扳，KM3线圈得电，摇臂下降，降至一定程度同样由限位开关限位。
1.电路组成
它的电气线路如图6-30所示。主要由主线路、控制线路和照明线路组成。主线路有四台电动机，其中主轴电动机为M2，由KM1接触器控制单方向开停，M3是摇臂升降电动机，由接触器KM2、KM3控制正、反方向运转。M4为主柱紧松电动机，由接触器KM4和KM5控制正反向运转，操纵主柱的夹紧与松开。M1是在工作时给切削工件输送冷却液的冷却泵电动机，它由开关SC2控制。

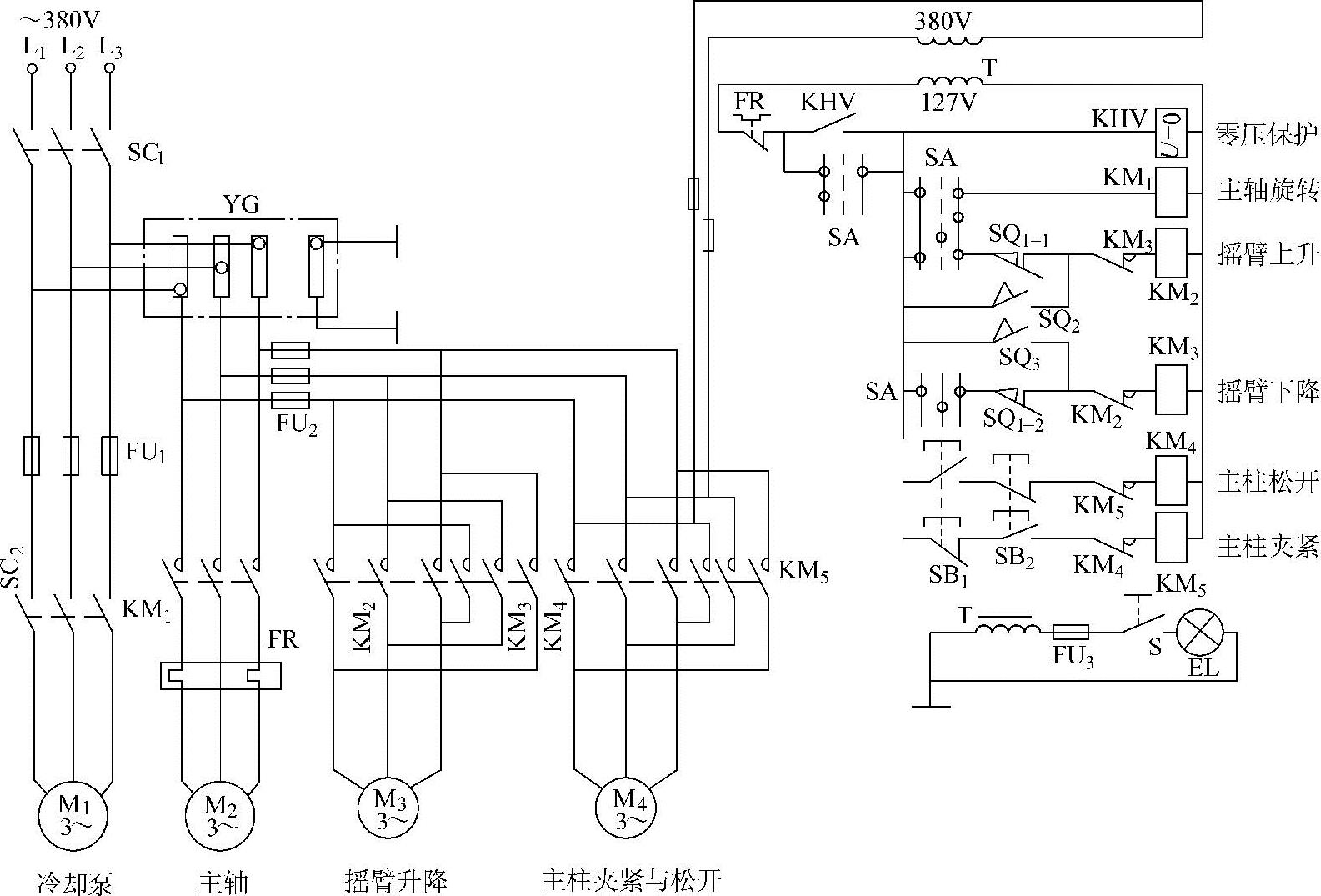

图6-30 Z35型摇臂钻床控制电路
2.原理分析
当开始工作时，将十字开关SA扳向左方，左面触头闭合，零电压继电器KHV线圈得电，常开触点闭合自锁。然后将SA扳向右方，接通KM1线圈使主轴电动机M2通电运转，运转方向由摩擦离合器手柄位置决定。摇臂升降同样由SA控制，当SA向上扳时，KM2接触器得电吸合，M3电动机运转，摇臂向上，升至一定程度时，限位开关SQ1限位，停止上升。SA向下扳，KM3线圈得电，摇臂下降，降至一定程度同样由限位开关限位。主柱夹紧与松开由复合按钮SB1、SB2来完成，按下SB1主柱松开，按下SB2主柱夹紧，当松开按钮后，主柱夹紧与松开电动机M4停止工作。
