M7120型平面磨床电气线路优化方案
【摘要】：M7120型平面磨床是企业使用较多的一种机床，它的电气线路如图6-29所示。图6-29 M7120型平面磨床控制电路主线路有四台电动机，其中M1为液压泵电动机，它起到使工作台往复运动的作用。线路中的三个热继电器FR1、FR2、FR3和欠电压继电器KUV对M1、M2、M3起到过载保护和欠电压保护作用。FU1熔断器对四台电动机进行短路保护。照明线路由变压器T2提供36V的安全电压，四个指示灯HL1～HL4分别表示M1～M4以及电磁工作台的工作状态。
M7120型平面磨床是企业使用较多的一种机床，它的电气线路如图6-29所示。
1.电路组成
主要有主电路、控制电路、照明及指示线路以及电磁工作台线路。

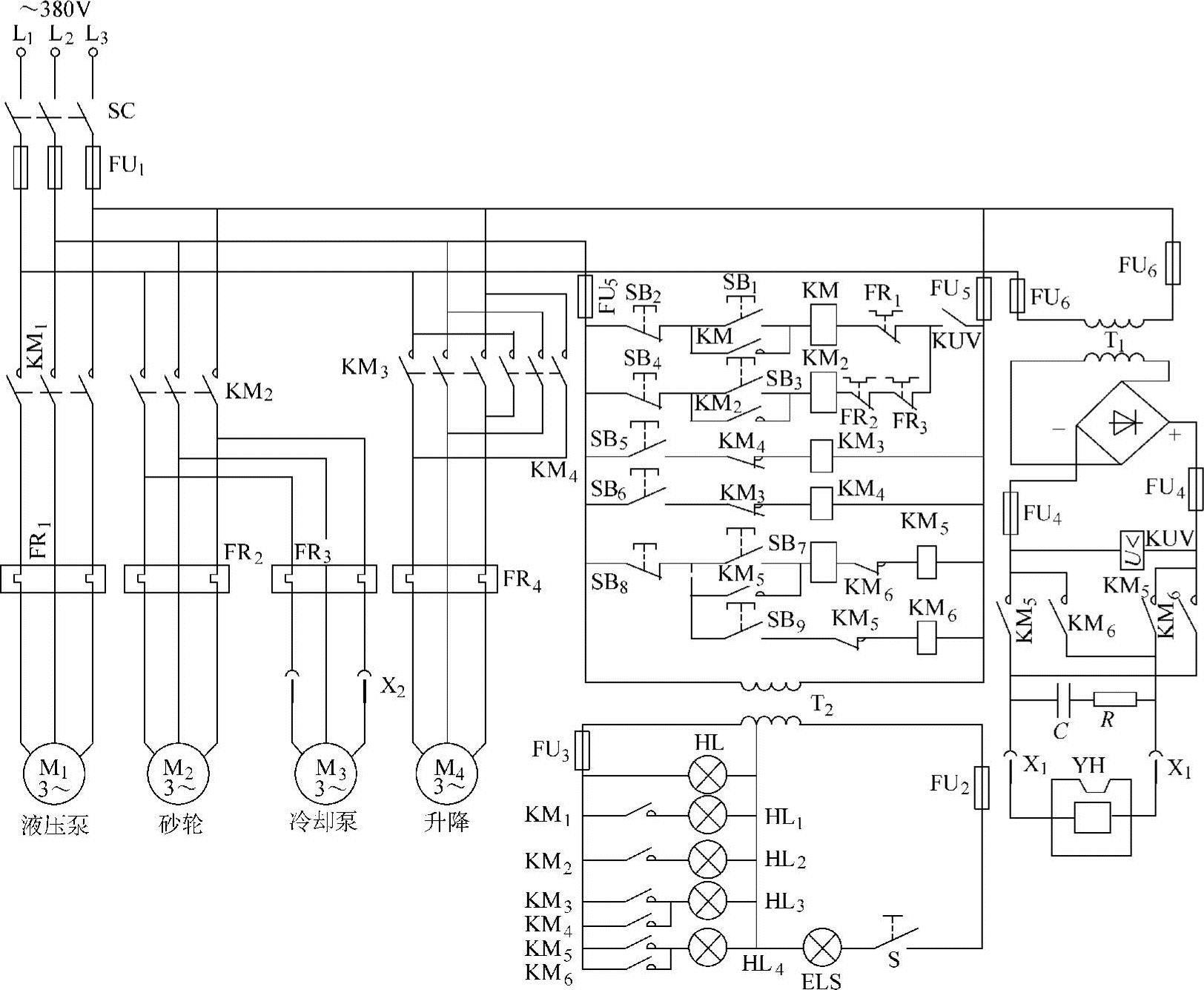

图6-29 M7120型平面磨床控制电路
主线路有四台电动机，其中M1为液压泵电动机，它起到使工作台往复运动的作用。M2带动砂轮旋转进行磨削加工。M3是冷却泵电动机，对磨削起冷却作用。M4用于砂轮机的升降调整。M1、M2、M3电动机在工作中只需要正转，其中冷却泵电动机M3在砂轮电动机M2运转时才能运转，而升降电动机M4在正、反两个方向均能工作。
线路中的三个热继电器FR1、FR2、FR3和欠电压继电器KUV对M1、M2、M3起到过载保护和欠电压保护作用。FU1熔断器对四台电动机进行短路保护。
电磁工作台线路由变压器T1变压及整流电路整流后提供110V直流电压，它的保护线路由欠电压继电器、放电电容和电阻组成。
照明线路由变压器T2提供36V的安全电压，四个指示灯HL1～HL4分别表示M1～M4以及电磁工作台的工作状态。
2.原理分析
下面叙述整个线路的工作过程：当电源接通后，如果线路无故障，欠电压继电器KUV动作，其常开触点KUV闭合，为KM1、KM2接触器吸合做好准备。当按下SB1按钮后，KM1接触器线圈得电吸合，液压泵电动机开始运转。由于接触器KM1的吸合，自锁触点自锁使M1电动机在松开按钮后继续运行。当工作完毕按下停止按钮SB2，KM1失电释放而使M1停止运行。在需要砂轮电动机和冷却泵电动机工作时，按下SB3按钮，KM2接触器得电吸合，砂轮电动机和冷却泵电动机同时工作。停止时按SB4按钮，两台电动机停转。
SB5和SB6按钮控制升降电动机的正转和反转，按下时运转，松开即停止。按下SB7按钮，KM5接触器吸合，电磁工作台带磁而把工件牢牢地吸住，按下SB8按钮，电磁工作台失去吸力。为了消除剩磁，可按下SB9按钮，使接触器KM6得电吸合，把反向电流通入工作台，退完磁后松开SB9，即可将工件取下。
