电流互感器在电能测量电路中的应用
【摘要】：当被测电路中的电流很大，而电能表的额定电流不能满足测量要求时，可以采用配电流互感器的方法进行测量。单相有功电能表测量接线的要求：1）接线前，检查电能表的型号、规格是否与负载相适应。电能表的额定电压应不低于电源电压，额定电流不应小于负载电流。
电能表（俗称电度表）是计量电能的仪表。电能表可以计量交流电能，也可以计量直流电能。在计量交流电能的电表中又可分成计量有功电能和无功电能两类电表。计量有功电能的电能表又可分成单相和三相电能表两类。
1.单相有功电能表的测量电路
将电能表连接在单相220V交流电路中，对单相负载消耗的电能进行测量，这种接线方式称为直入式接线方式。单相有功电能表的直入式接线方式一般分为跳入式接线和顺入式接线两种，分别如图6-22和图6-23所示。

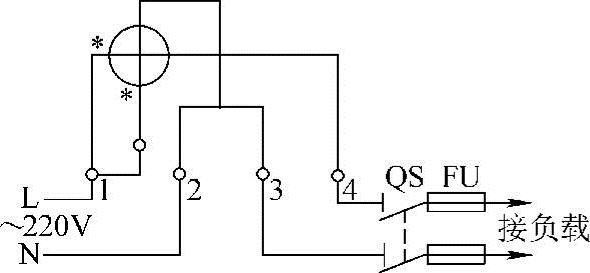

图6-22 跳入式接线

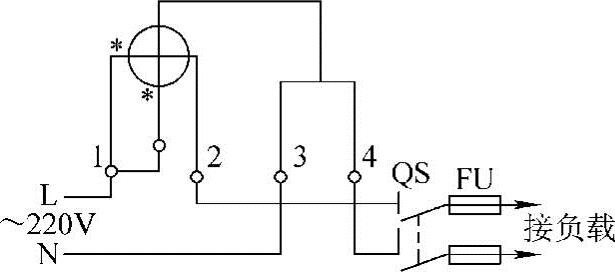

图6-23 顺入式接线
图6-22所示为跳入式接线方式。其特点是电能表的1、3号端子与电源连接，2、4号端子与负载连接。图6-23所示为顺入式接线方式。其特点是按电能表端子号依次顺序连接，即1、2号端子与电源连接，3、4号端子与负载连接。当被测电路中的电流很大，而电能表的额定电流不能满足测量要求时，可以采用配电流互感器的方法进行测量。单相有功电能表带电流互感器的接线如图6-24所示。这时电能表的电流线圈不再串在负载回路中，而是与电流互感器的二次绕组连接，电流互感器的一次绕组就是被测量的负载线（电源线）。要特别注意的是，电流互感器的两绕组的同名端和电能表两个线圈的同名端的接法不能搞错，否则可能使电能表反转。
单相有功电能表测量接线的要求：
1）接线前，检查电能表的型号、规格是否与负载相适应。电能表的额定电压应不低于电源电压，额定电流不应小于负载电流。配电流互感器时，应不小于互感器二次最大负载电流。

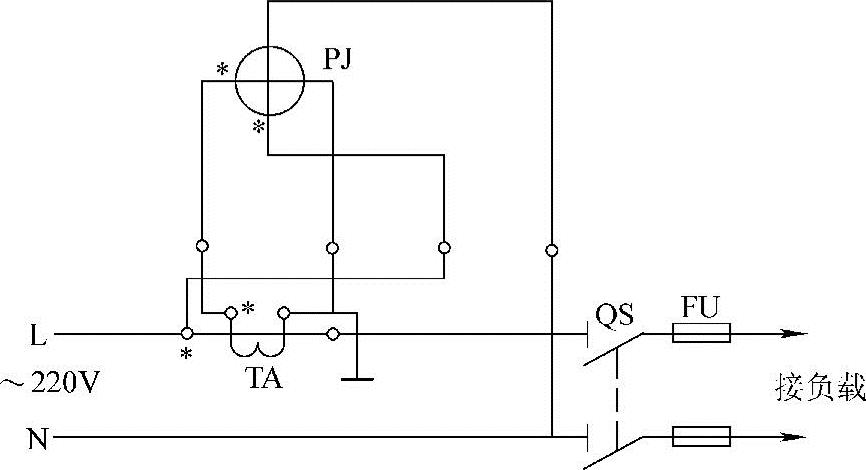

图6-24 单相有功电能表带电流互感器的接线
2）电能表的连接导线必须使用单股绝缘铜导线，对于电流回路其导线的截面积不小于2.5mm2，电压回路导线的截面积不小于1.5mm2。
3）连接电能表与其他元器件的导线，中间不允许有接头。
4）零线要从电能表的一个端子接入，再从另一个端子接出。
5）开关、熔断器应接在电能表的负载侧。
6）接线时要注意电能表的极性，即标有“∗”的电压线圈和电流线圈必须接到电源的相线上。
7）配电流互感器的接线，要将互感器的K2端与地连接。
8）电能表所有接线端子与导线连接的压接螺钉要拧紧，导线端头要有清楚明显的编号。
2.三相有功电能表直入式接线及要求
三相有功电能表直入式接线，如图6-25所示。

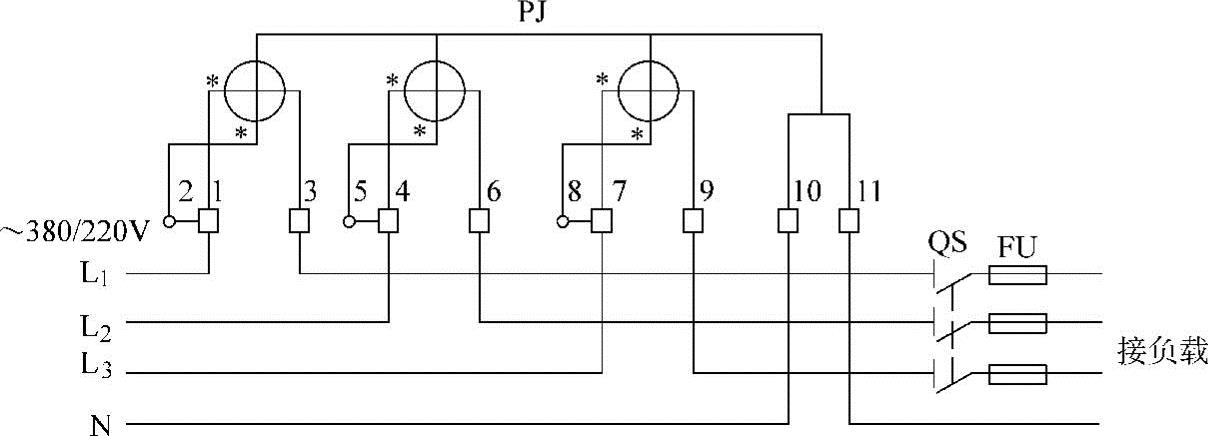

图6-25 三相四线有功电能表直入式接线图
三相有功电能表直入式接线要求如下：
1）接线前检查电能表的型号、规格及负载的额定参数，电能表的额定电压应与电源电压一致，额定电流应不小于负载电流，并检查表的外观应完好。
2）与电能表相连的导线必须使用铜芯绝缘导线，导线的截面积符合导线安全载流量及机械强度的要求，对于电压回路导线的截面积不小于1.5mm2，对于电流回路导线的截面积应不小于2.5mm2，截面积为6mm2及以下的导线应使用单股线。导线中间不得有接头。
3）极性要接对，电压线圈的首端，应与电流线圈的首端一起接到相线上。三相四线的零线必须进出电能表。
4）要按正相序接线，开关、熔断器应接在电能表的负载侧。
