【摘要】：电流互感器是一种电流变换装置，它将交流大电流变成小电流，供电气测量仪表和继电保护装置中的电流元件使用。与电流互感器相匹配的电流表量程为5A，但是在表盘上进行刻度时，一般是按一次额定电流来标示的。

测量电路中测量电流的仪表是电流表。电流表必须串联在电路中，如图6-17所示。测量直流电流时，要使用直流电流表，并且要注意电流表的正负极性与电源的极性相对应，不能接错，否则电流表的指针将反向偏转，使电流表损坏。接线方式如图6-17a所示。测量交流电流时，要使用交流电流表，没有正负极性之分，接线方式如图6-17b所示。

测量交流大电流时，一般采用电流互感器扩大电流表的量程。电流互感器是一种电流变换装置，它将交流大电流变成小电流，供电气测量仪表和继电保护装置中的电流元件使用。

图6-18 电流互感器测量电路

电流互感器的图形符号、文字符号及接线如图6-18所示。与电流互感器相匹配的电流表量程为5A，但是在表盘上进行刻度时，一般是按一次额定电流来标示的。例如，当一个电流表与电流互感器配合来测量大电流时，假定电流互感器的电流比为100/5，当一次电流为100A时，电流表流过的实际电流（电流互感器的二次电流）为5A，这时电流表的指针在满刻度，而满刻度电流值不是标示5A，而是标示100A，使电流表上指示的读数为一次电流的数值。这样可以避免测量中的电流换算。

测量电路：

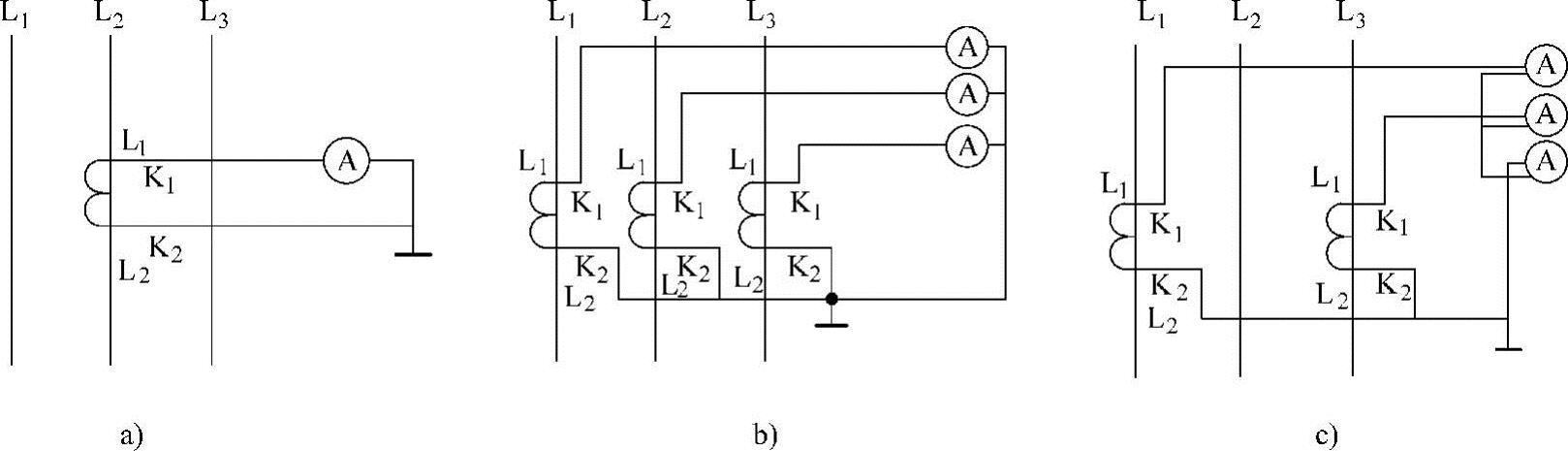

1）一个电流表与一个电流互感器的接线如图6-19a所示，这种接线方式用来测量单相负载电流或三相对称负载中的某一相电流。

2）三个电流互感器组成的星形联结（联结）接线方式如图6-19b所示。该电路使用三个电流表和三个电流互感器测量三相电力系统中每一相的电流。
