三相异步电动机的时间控制技术
【摘要】：与此同时，时间继电器KT带电，并开始计时，当达到预先整定的时间，它的延时“动断”触点KT断开，切断接触器控制电路，电动机停车。同样，用时间继电器的延时“动合”触点，可以接通接触器控制电路，实现时间控制。观察交流接触器、时间继电器和电动机的动作情况；改变时间继电器的延时时间为10s，重复上述操作。
生产中，很多加工和控制过程是以时间为依据进行控制的，例如，工件加热时间控制，电动机按时间先后顺序起动、停车控制，电动机
-△起动控制等，这类控制都是利用时间继电器来实现的。
1.时间继电器
时间继电器是一种延时动作的继电器，它从接受信号（如线圈带电）到执行动作（如触点断开或闭合）具有一定的时间间隔，此时间间隔可按需要预先整定，以协调和控制生产机械的各种动作。时间继电器的种类通常有电磁式、电动式、空气式和电子式等。时间继电器的触点系统有延时动作触点和瞬时动作触点，其中又分“动合”触点和“动断”触点。延时动作触点又分带电延时型和断电延时型。

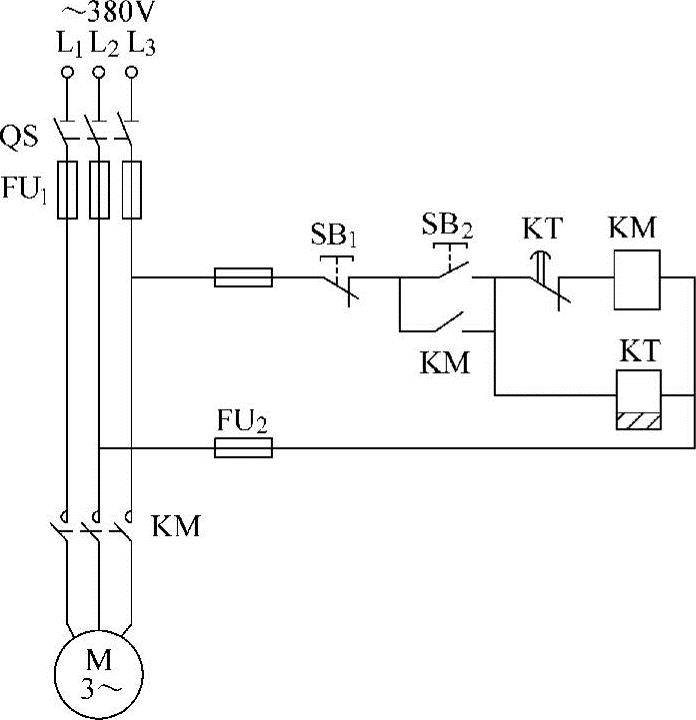

图6-4 单台电动机的延时控制
2.单台电动机的时间控制电路
电动机起动后控制运行时间的电路如图6-4所示，按起动按钮SB2，接触器KM带电，并“自锁”，电动机起动运行。与此同时，时间继电器KT带电，并开始计时，当达到预先整定的时间，它的延时“动断”触点KT断开，切断接触器控制电路，电动机停车。同样，用时间继电器的延时“动合”触点，可以接通接触器控制电路，实现时间控制。
时间继电器的延时时间根据需要进行整定。如整定为5s，检查接线正确后合上主电源。起动电动机，观察交流接触器、时间继电器和电动机的动作情况；改变时间继电器的延时时间为10s，重复上述操作。
3.两台电动机的延时控制电路
如图6-5所示，时间继电器延时时间整定为5s，检查接线正确后合上主电源开关QS，按起动按钮SB2，M1电动机起动运转；延时继电器KT延时5s后，其常开触点闭合，KM2线圈有电，接通KM2主电路，M2电动机运转。观察交流接触器、时间继电器和电动机的动作情况；改变时间继电器的延时时间为10s，重复上述操作。在实验时M2电动机可用白炽灯代替。

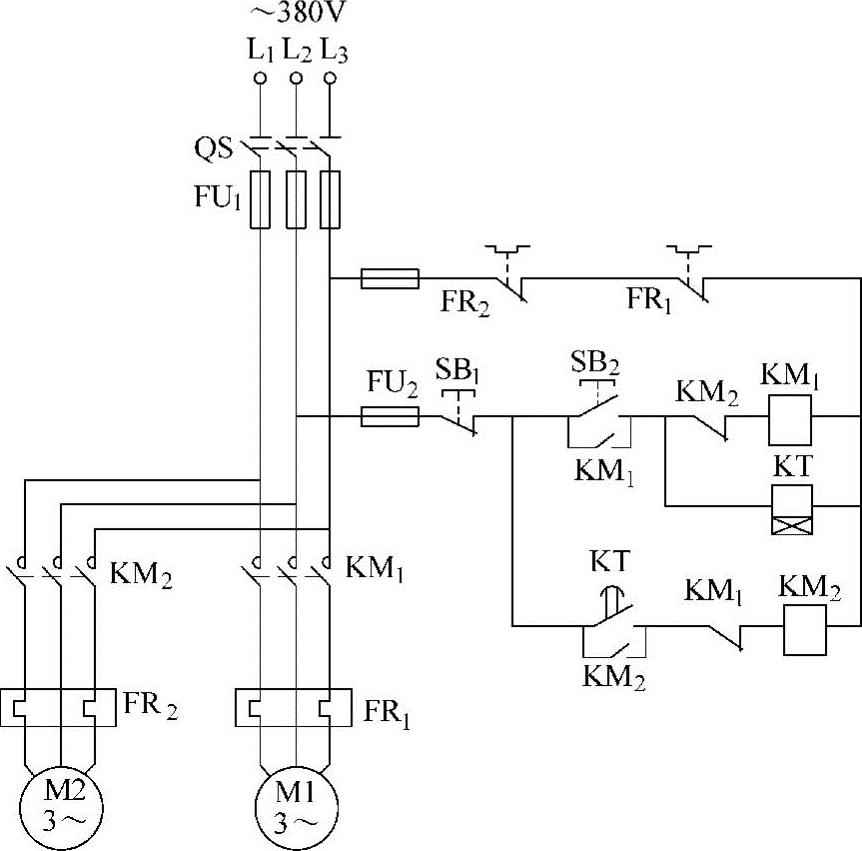

图6-5 两台电动机的延时控制
