三相异步电动机正反转控制电路优化方案

2023-06-28 理论教育版权反馈

【摘要】：生产中经常需要改变电动机的旋转方向，根据三相异步电动机的原理，要改变电动机的转向，只需将电动机接到三相电源的三根电源线中的任意两根对调，改变通入电动机的三相电流相序即可。这样，在正转接触器KM1工作时，它的动断触点KM1断开，将反转控制电路切断；相反，在反转接触器KM2工作时，它的动断触点KM2断开，将正转控制电路切断。图6-2 交流电动机的双重互锁控制电路

生产中经常需要改变电动机的旋转方向，根据三相异步电动机的原理，要改变电动机的转向，只需将电动机接到三相电源的三根电源线中的任意两根对调，改变通入电动机的三相电流相序即可。常用的控制电路可采用倒顺开关以及按钮、接触器等电气元件实现。

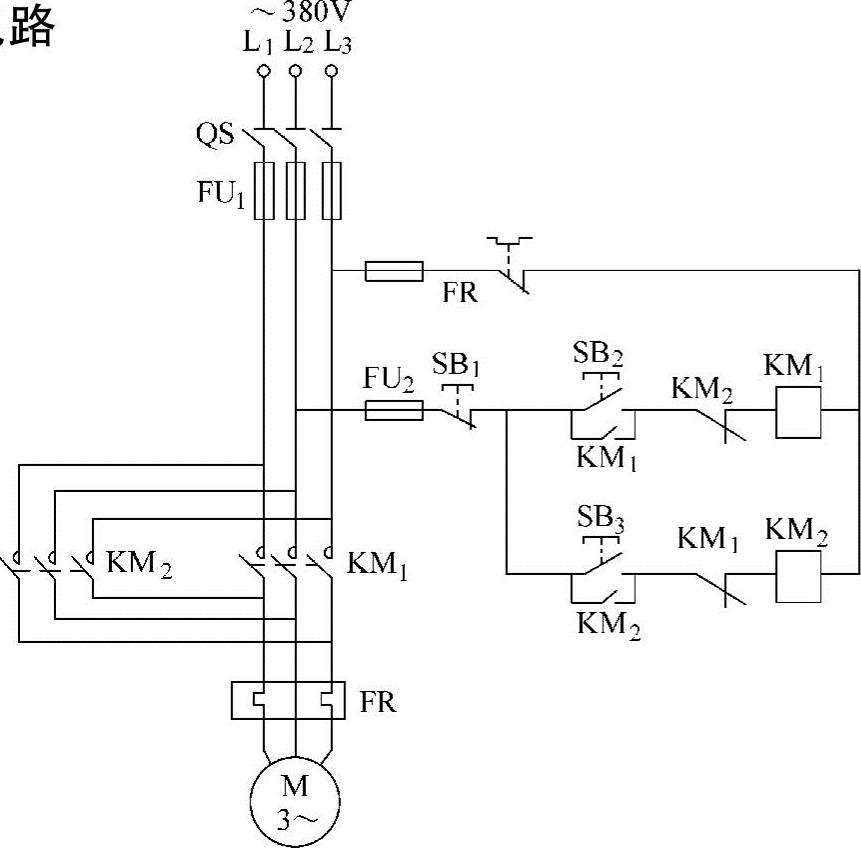

图6-1 交流电动机的正反转控制电路

1.电路组成

图6-1为两个起动按钮分别控制两个接触器来改变通入电动机的三相电流相序，实现电动机正、反转的控制电路，其中，接触器KM₁用于电动机正转控制，接触器KM₂用于电动机反转控制，从主电路可以看出，如果两个接触器KM₁、KM₂由于误操作而同时工作，六个主触头同时闭合，将造成三相电源短路，这是决不能允许的。因而，控制电路的设计，必须保证两个接触器KM₁和KM₂在任何情况下只能有一个工作，为此，在正转控制电路中串入一个反转接触器KM₂的辅助动断触点KM₂，在反转控制电路中串入一个正转接触器的辅助动断触点KM₁。这样，在正转接触器KM₁工作时，它的动断触点KM₁断开，将反转控制电路切断；相反，在反转接触器KM₂工作时，它的动断触点KM₂断开，将正转控制电路切断。这就保证两个接触器KM₁和KM₂不会同时工作，这种相互制约的控制称为“互锁”控制，辅助触点KM₁和KM₂称为“互锁”触点。

2.正、反转控制原理

操作时，按正转起动按钮SB₂，KM₁线圈通电并自锁，接通正序电源，电动机正转；当要使电动机反转时，必须先按下停车按钮SB₁，使KM₁断电，然后再按反转起动按钮SB₃，KM₂线圈通电并自锁，实现电动机的反转。

3.双重互锁控制电路

图6-2所示的正、反转控制电路，是在图6-1控制电路的基础上增加了复合式按钮的机械“互锁”环节。这种电路的优点是：如果要使正转运行的电动机反转，不必先按停车按钮SB₁，只要直接按下反转起动按钮SB₃即可；当然，从反转运行到正转，也是如此。这种电路具有电气和机械的双重“互锁”功能，不但提高了控制的可靠性，而且既可实现正转—停止—反转—停止的控制，又可实现正转—反转—停止的控制。

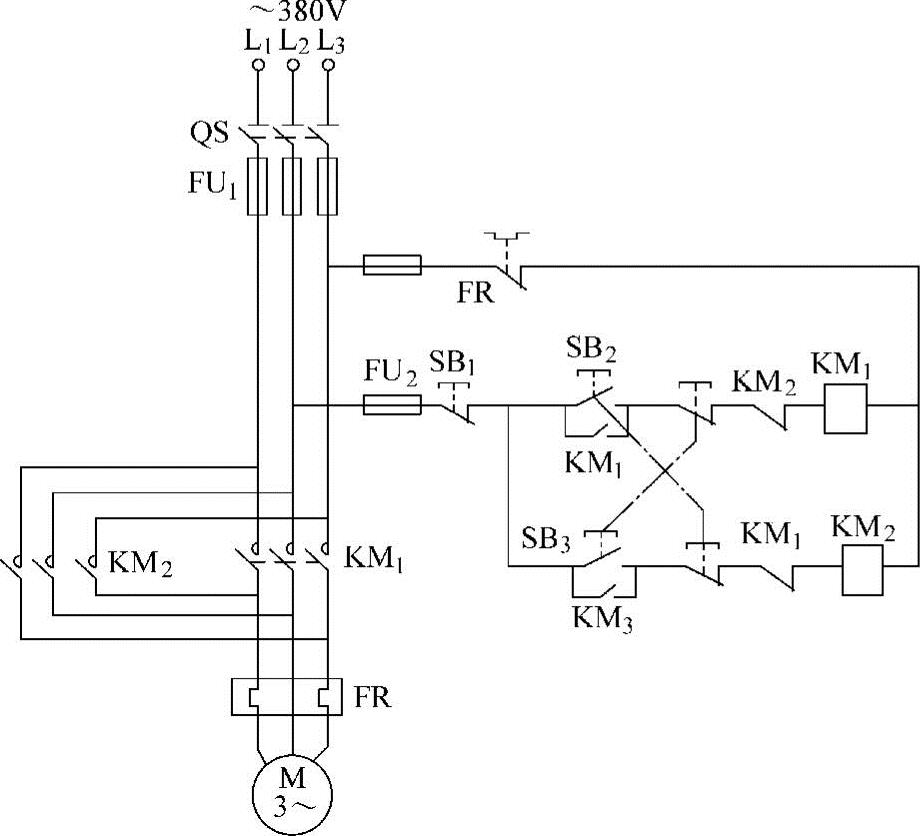

图6-2 交流电动机的双重互锁控制电路
